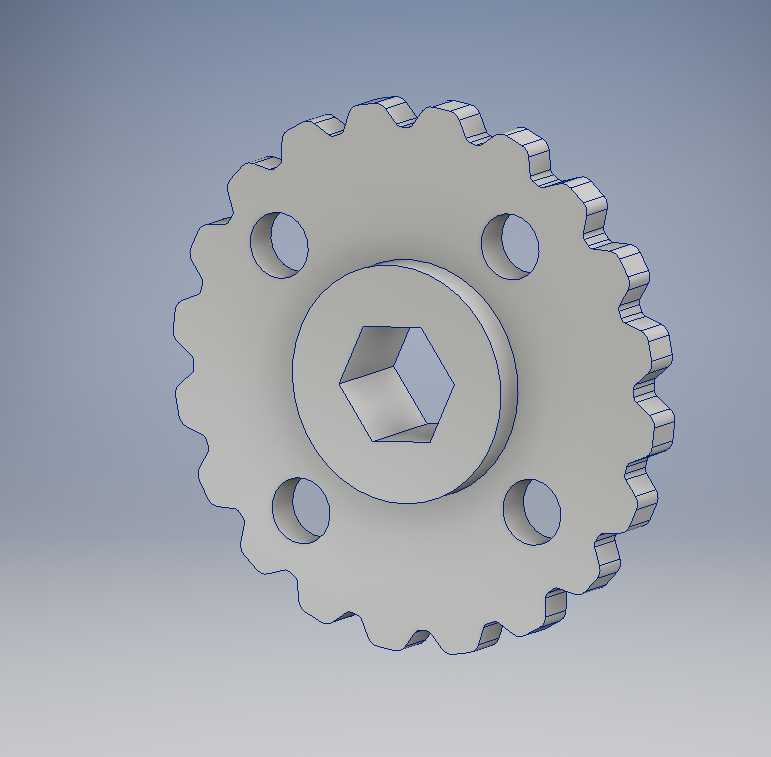

这款薄型齿轮的设计初衷,是适配小安装空间下的定比传动场景,常见于小型自动化输送线的动力传递单元、桌面级工装夹具的驱动模组,以及部分轻型电动工具的减速输出端,这类场景普遍对传动件的轴向安装厚度有严格限制,同时要求传动过程无明显侧隙,保证动力传递的同轴精度。从结构设计来看,齿轮采用渐开线齿形,齿顶与齿根的过渡圆弧做了优化处理,能有效降低啮合过程中的应力集中,减少长期运转下的齿面磨损,提升连续作业的使用寿命。中心位置采用内六角安装孔设计,区别于传统的圆孔键槽连接,这种结构可以直接与对应规格的六角轴配合,无需额外加装键销,既简化了装配工序,又能在有限的径向尺寸内传递更大的扭矩,避免轴孔配合处出现打滑空转的问题,尤其适合轴端空间紧凑、无法加装锁紧挡圈的安装场景。齿轮盘面上均匀分布四个圆形通孔,这类孔位并非单纯的减重设计,一方面可以降低齿轮自身的转动惯量,让启停阶段的动力响应更迅速,减少驱动端的负载冲击;另一方面在部分需要穿设走线、或者预留润滑通道的设备中,这些均匀分布的孔位可以作为辅助过孔使用,无需额外在周边结构上开孔避让,优化整体设备的布局空间。从安装边界来看,这款齿轮的轴向厚度较薄,安装时需要注意配合轴的轴向定位精度,保证齿轮啮合时的齿面接触面积达到设计要求,避免出现偏载导致的齿面局部磨损;齿顶圆的径向尺寸需要与啮合配对齿轮的中心距严格匹配,安装前需确认中心距公差在允许范围内,防止出现啮合过紧导致的运转卡滞,或是侧隙过大带来的传动回差。在实际应用中,这类齿轮常与同模数的直齿轮配对使用,组成一级定比传动结构,也可作为链轮、同步带轮的替代传动件,在传动比要求固定、中心距较小的工况下,齿轮传动的传动效率更高,同步精度更稳定,不会出现带传动的打滑丢转问题。设计过程中对齿面的粗糙度做了控制,齿面无需额外做淬火硬化处理即可满足轻载工况的使用需求,若应用在负载稍大、运转频率更高的场景,可在建模阶段直接调整齿面硬度参数,匹配对应的热处理工艺要求,无需改动整体安装尺寸,具备较好的场景适配性。
- 上一篇:同步带轮与传动齿带组合传动结构
- 下一篇:简化矩形结构工业执行机器人
- 全部评论(0)
- 模板大小: 424.62 KB
- 售价:5金币
- 下载次数: 32
- 系统要求: Autodesk Inventor,Rendering
- 软件分类: 齿轮
