北阳URG-04LX激光传感器垂直安装固定支架

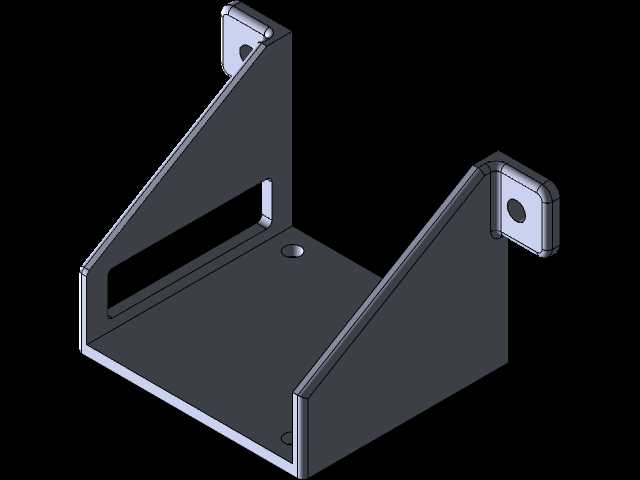

在移动机器人导航、AGV避障、工业视觉检测工位的搭建过程中，激光传感器的安装精度直接决定了测距数据的可靠性，这款针对Hokuyo URG-04LX激光传感器设计的垂直安装支架，正是为了解决常规安装方式下传感器位姿偏移、调试效率低的实际工程问题。从结构设计来看，支架采用双侧三角加强筋的L型主体构型，底板作为承载基准面，两侧立板向上延伸形成传感器安装位，三角筋结构在不额外增加整体重量的前提下，大幅提升了支架的抗扭刚度，避免设备运行过程中因振动导致的传感器角度偏移，保证激光扫描平面的水平度始终处于设计公差范围内。安装边界方面，传感器端采用M3规格螺栓适配传感器本体的安装孔位，设备固定端采用8-32英制螺栓适配主流工业铝型材、设备安装面板的预装孔位，两个固定安装孔的中心间距为2.6英寸，刚好匹配多数移动机器人底盘、检测工位支架的标准孔距，安装时无需额外打孔适配，可直接完成对位锁紧。实际应用场景中，这款支架可将激光传感器垂直固定在设备侧方或顶部位置，让激光扫描平面平行于地面，实现360度范围内的障碍物距离检测，在AGV小车的运行路径上，可精准识别货架、人员、临时堆放的工件等障碍物，为导航系统提供实时的距离数据；在工业视觉检测工位上，也可配合视觉相机完成工件到位检测、尺寸预检的辅助测距，弥补视觉检测在距离维度上的精度短板。设计过程中充分考虑了安装调试的便利性，底板上预留的长条形让位槽，可在安装时小范围调整支架的前后位置，抵消安装面的加工误差，保证传感器的扫描中心与设备的设计基准重合；两侧安装位的凸台结构做了沉孔设计，螺栓锁紧后头部不会突出安装面，避免与传感器本体产生干涉，同时安装面的平面度公差控制在0.1mm以内，保证传感器安装后不会出现俯仰角度的偏差。不同于市面上通用的平板式安装支架，这款支架的双侧支撑结构可承受更大的冲击载荷，即使在移动机器人急停、快速转向的工况下，也不会出现支架变形、传感器移位的问题，长期使用无需反复校准位姿，可大幅降低现场设备的维护工作量。
