带止动槽双面密封深沟滚珠轴承结构

项目分类:3D模型 发布时间:2021-09-27 ID:291124
  • 带止动槽双面密封深沟滚珠轴承结构
  • 带止动槽双面密封深沟滚珠轴承结构
  • 带止动槽双面密封深沟滚珠轴承结构
  • 带止动槽双面密封深沟滚珠轴承结构
  • 带止动槽双面密封深沟滚珠轴承结构

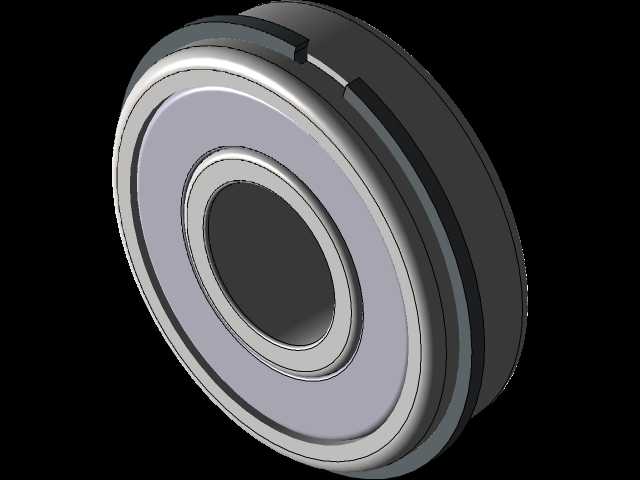

这类小尺寸带止动槽的双面密封滚珠轴承,在小型传动机构、家用电机、办公自动化设备、精密仪器的旋转支撑场景中应用极广,很多设计人员在做紧凑型传动布局时,会优先选用这类带止动环槽的结构,省去额外设计轴承轴向定位挡圈的空间,能有效压缩安装位的轴向尺寸。从结构设计逻辑来看,该轴承采用深沟滚道构型,可同时承受径向载荷与一定比例的双向轴向载荷,适配多数中小载荷的旋转轴支撑需求,双面带接触式密封盖的设计,能在出厂时预填长效润滑脂,使用过程中无需定期补充润滑,同时可阻挡外部粉尘、碎屑、水汽进入滚道区域,大幅降低日常维护频次,适配不便拆解维护的封闭安装场景。尺寸边界上,该轴承内圈孔径为10mm,适配直径10mm的旋转轴安装,外圈外径为26mm,对应安装座的孔位需按基轴制配合要求加工,带止动槽的外圈结构可配合标准止动环使用,实现轴承在安装孔内的轴向限位,避免轴系运转过程中轴承出现轴向窜动,相比传统的孔用挡圈定位方式,止动环配合外圈槽的定位结构占用轴向空间更小,更适合空间紧凑的轻量化设备布局。建模过程中需重点关注滚道的曲率半径与钢球直径的匹配关系,通常深沟球轴承的滚道曲率半径取钢球直径的0.515-0.53倍,既保证钢球与滚道的接触应力处于合理区间,又能控制运转过程中的摩擦阻力;密封盖与内圈密封槽的配合间隙需控制在合理范围,间隙过大会降低密封效果,间隙过小则会增大运转时的摩擦扭矩,造成不必要的功率损耗。实际选型应用时,需注意该类轴承的极限转速受密封结构限制,相比开式轴承会有一定幅度降低,不适用于超高速旋转的轴系场景,同时安装过程中禁止通过敲击内圈的方式将轴承压入座孔,避免钢球承受冲击载荷造成滚道压痕,提前引发运转异响与寿命衰减。
