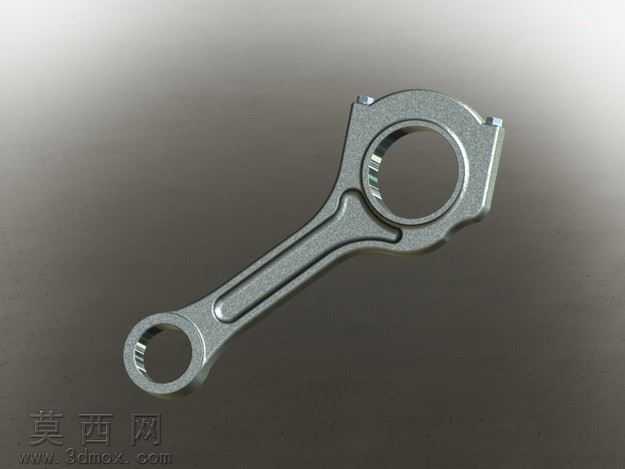

本作品为内燃机核心传动部件连杆的三维建模成果,建模过程依托三维参数化设计逻辑完成,首先梳理连杆的实际工况受力特征,确定整体结构分为大头端、杆身、小头端三个核心功能区段,建模初始阶段先绘制各段的基准草绘截面,严格匹配连杆实际工作中的尺寸比例关系,大头端对应曲轴连接位做环形加厚结构设计,预留轴瓦安装的配合公差空间,小头端对应活塞销连接位做等径环形结构,边缘做圆角过渡处理避免应力集中,杆身部分采用工字形截面设计,在保证整体结构强度的前提下尽可能降低构件自重,适配内燃机高速往复运动的轻量化需求。建模过程中对所有棱边做不同半径的圆角过渡处理,完全规避直角锐边结构,还原实际机加工零件的工艺特征。材质渲染阶段采用磨砂金属材质模拟锻钢连杆的真实质感,调整材质的金属度、粗糙度参数匹配锻件表面的亚光金属效果,大头端与小头端的环形内孔做轻微的高光处理,模拟轴瓦配合面的精加工表面质感,渲染场景采用简洁的灰白渐变背景,搭配柔和的三点布光方案,主光从侧上方打亮连杆主体结构,勾勒出杆身工字形截面的轮廓线条,辅光补全暗部细节避免结构阴影死黑,轮廓光从后方打亮连杆边缘,强化金属构件的体积感。设计过程中参考了实际连杆的受力计算逻辑,虽然最初为教学演示用途搭建模型,未完全匹配某款量产引擎的精准尺寸,但完整还原了连杆的核心结构特征,包括大头端的螺栓连接位凸台结构、杆身与大小头端的过渡圆弧结构,所有结构的连接位置都做了平滑过渡处理,符合机械零件的结构设计规范,能够直观展示连杆的传动工作原理,可用于机械原理教学、结构演示等场景,模型的各部分结构均为独立参数化特征搭建,支持后续根据实际需求调整尺寸参数,适配不同排量内燃机的连杆设计参考需求。
