带皮带传动结构的二级圆柱齿轮箱

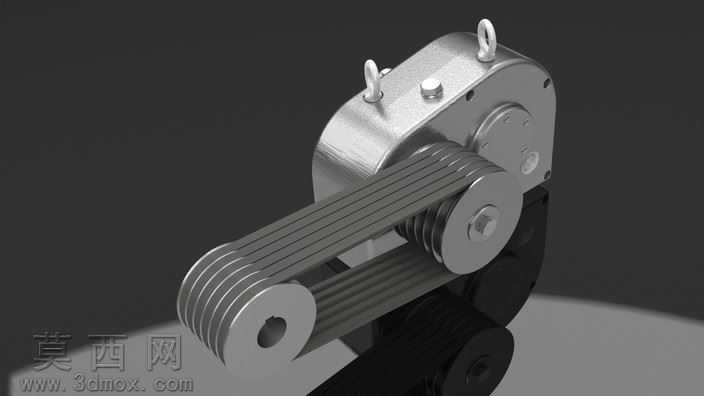

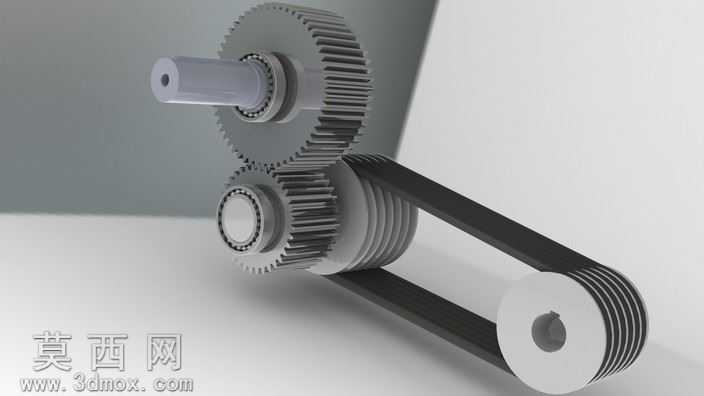

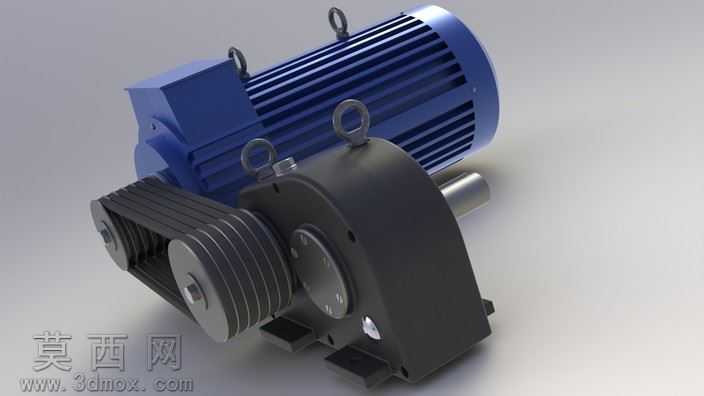

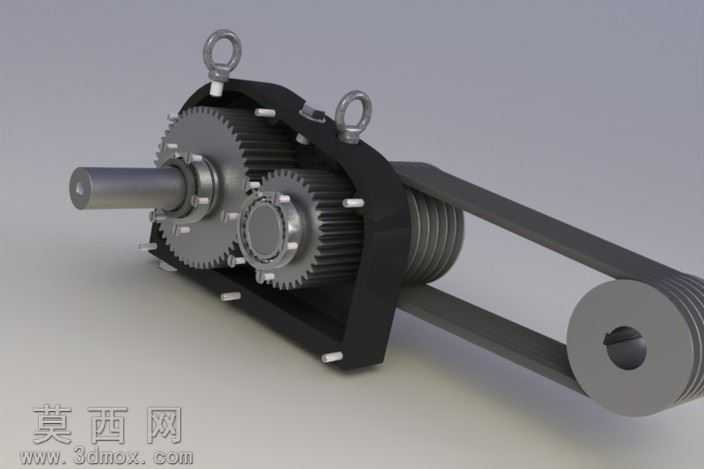

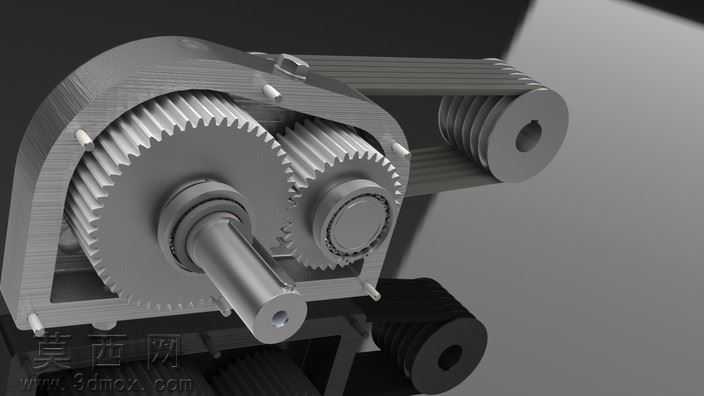

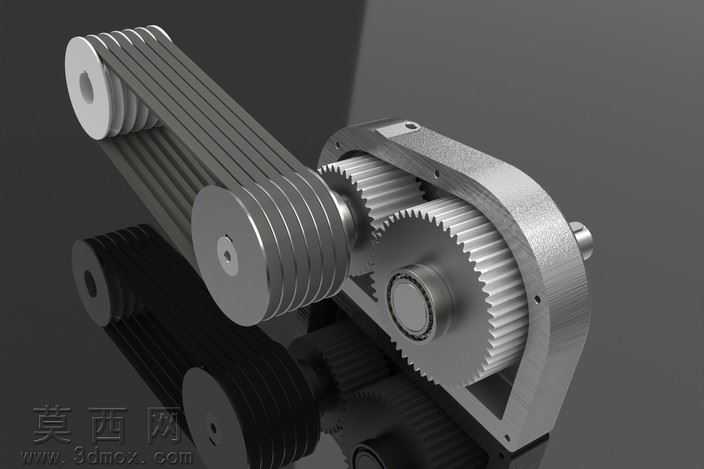

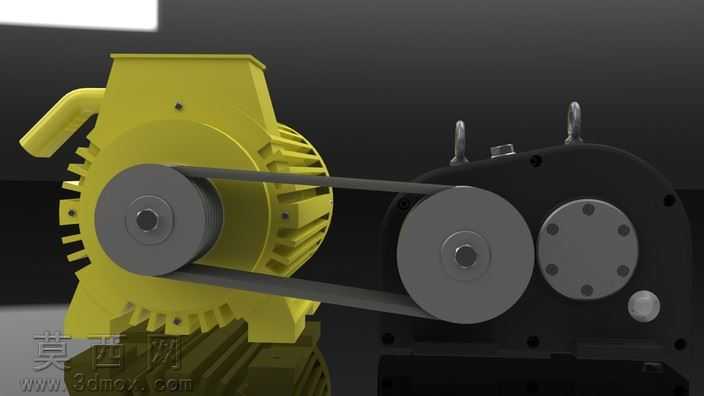

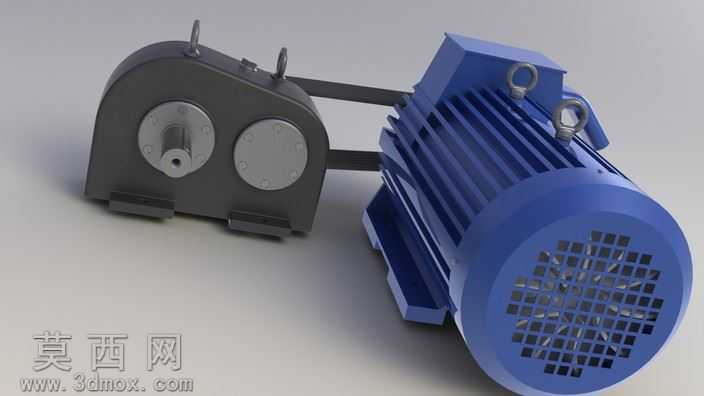

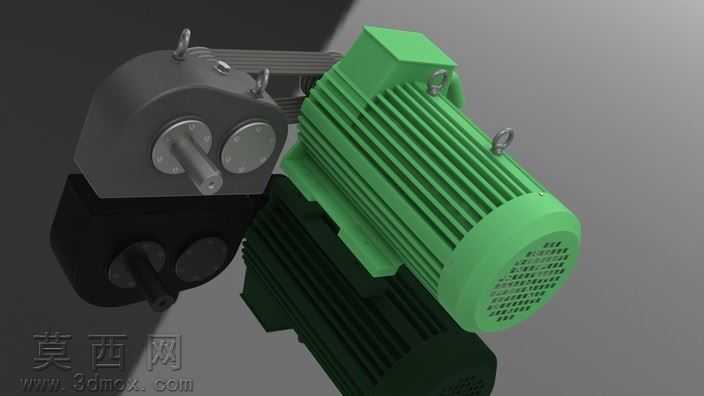

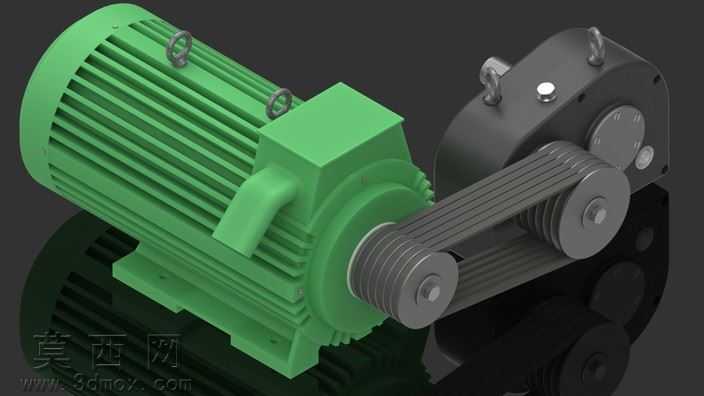

该齿轮箱为典型的机械传动类三维建模作品，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计强度计算规范，所有零件尺寸均经过严谨的力学校核，确保结构设计的合理性与工程实用性。模型完整还原了二级圆柱齿轮减速搭配皮带轮输入的传动结构，包含两根平行布置的传动转轴、两个啮合传动的渐开线圆柱直齿轮、配套的深沟球轴承、输入侧多楔带带轮以及箱体支撑结构，各零件间的装配关系完全符合实际机械装配逻辑，不存在干涉错位问题。渲染环节采用哑光金属材质模拟齿轮、转轴与带轮的金属质感，对轴承滚动体、齿轮齿面做了细微的材质粗糙度区分，皮带部分采用黑色橡胶材质还原真实皮带的哑光弹性质感，背景采用简洁的浅灰色渐变环境，通过柔和的侧光打光突出齿轮啮合部位、轴承安装位与皮带张紧结构的细节，让整体渲染效果清晰展现传动结构的层级关系。设计思路上，该作品以毕业阶段课程设计要求为核心，围绕减速传动的实际工况需求，先完成传动比分配、齿轮模数齿数计算、轴的强度校核、轴承寿命计算等前期理论设计环节，再逐步完成单个零件的三维建模，按照装配约束关系完成总装，整个设计建模过程累计耗时约90小时，完整覆盖了从理论计算到三维模型落地的全流程。模型中齿轮的齿形采用标准渐开线轮廓生成，保证啮合传动的运动仿真准确性，带轮的多楔带槽尺寸符合通用标准件规格，轴承采用标准件参数化建模可直接替换同型号标准件模型，转轴上的轴肩、键槽等定位结构完全满足零件轴向、周向固定的设计要求，整体模型既可以作为机械设计课程的教学参考案例，也可用于后续的工程图导出、运动仿真分析、有限元强度校核等后续设计环节，具备较高的工程参考价值。
