双推杆直线针灸作业设备结构设计

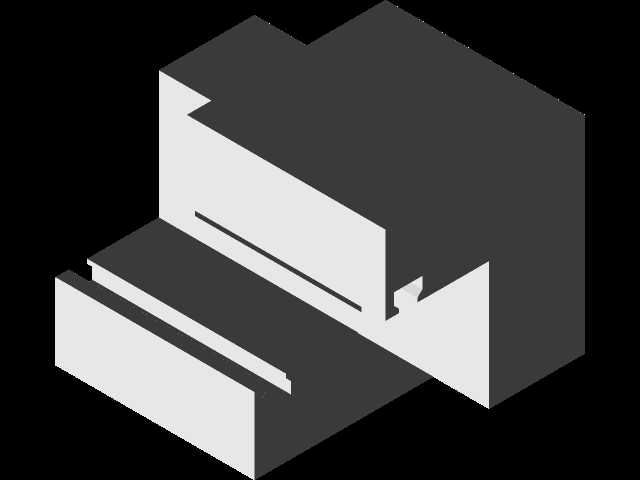

这款双推杆直线针灸作业设备，主要面向中医理疗、临床针灸辅助作业场景设计，可替代人工完成标准化的直线进针、行针动作，适配中医馆、康复理疗科、针灸临床研究等场景的标准化作业需求，能有效降低人工操作的手法误差，保证进针深度、行针轨迹的一致性。从结构设计逻辑来看，设备采用分层堆叠的箱体式布局，上层为驱动控制集成舱，内置双推杆直线驱动模组，两套推杆对称布置在舱体内部两侧，通过同步联动控制实现输出端的平稳直线往复动作，避免单推杆驱动容易出现的偏载、卡滞问题；中层为作业执行通道，预留了针具安装位与行程导向槽，导向槽采用窄缝式设计，既可以对推杆的运动轨迹做径向约束，减少运动过程中的径向窜动，也能避免外部杂物进入驱动舱影响内部传动结构的运行稳定性；下层为抽拉式置物与耗材收纳舱，可放置一次性针具、消毒耗材等作业配套物品，抽拉结构采用内嵌式滑轨设计，完全收拢后与设备外轮廓齐平，不会额外占用安装空间。设备的外形采用方正切角设计，所有外露棱边均做了小尺寸倒角处理，避免日常操作过程中的磕碰划伤，整体外轮廓无突出的外挂结构，安装时仅需预留设备本体长宽尺寸外100mm的操作维护空间即可，无需额外的固定安装基座，放置在平整的工作台面即可正常作业。从功能特性上看，双推杆的驱动设计可以实现两种作业模式的切换，单推杆独立动作可完成单穴位的精准进针作业，双推杆同步动作可完成相邻穴位的同步行针刺激，直线运动的行程范围覆盖常规针灸作业所需的进针深度区间，运动速度可根据实际作业需求做无级调整，适配不同体质人群、不同穴位的作业参数要求。设计过程中充分考虑了医疗场景的清洁需求，设备外表面采用平整无凹槽的一体式外壳设计，没有容易积灰的缝隙结构，日常使用时可直接用消毒试剂擦拭外表面，不会出现清洁死角；驱动舱与作业通道之间设置了密封挡片，可阻挡消毒过程中的液体渗入内部电路与传动结构，提升设备在医疗场景下的环境适配性。设备的进出线接口全部布置在箱体后侧，布线时可沿工作台后侧走线，不会干扰正面的作业操作，整体重心落在设备几何中心偏下位置，推杆做最大行程伸出动作时不会出现设备前倾的问题，无需额外加装配重结构。
