多舵机驱动小型四自由度机械臂结构

项目分类:工业机器人 发布时间:2022-04-11 ID:607235

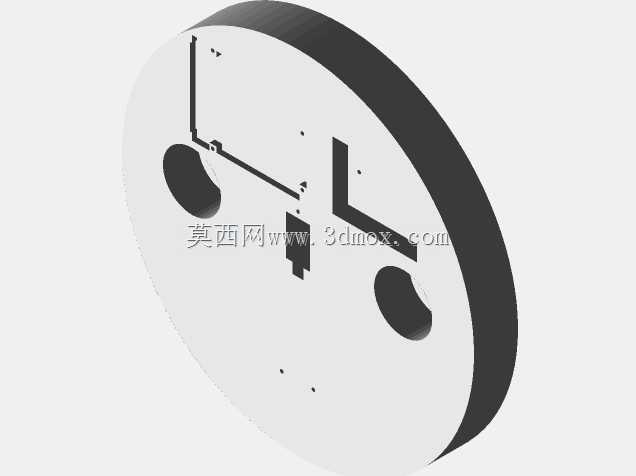

  • 多舵机驱动小型四自由度机械臂结构

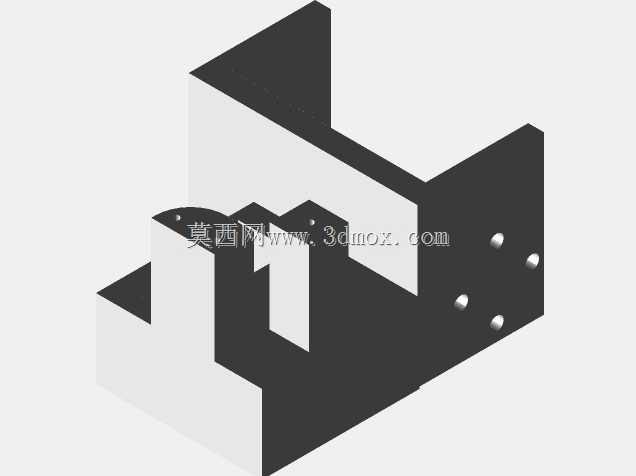

  • 多舵机驱动小型四自由度机械臂结构

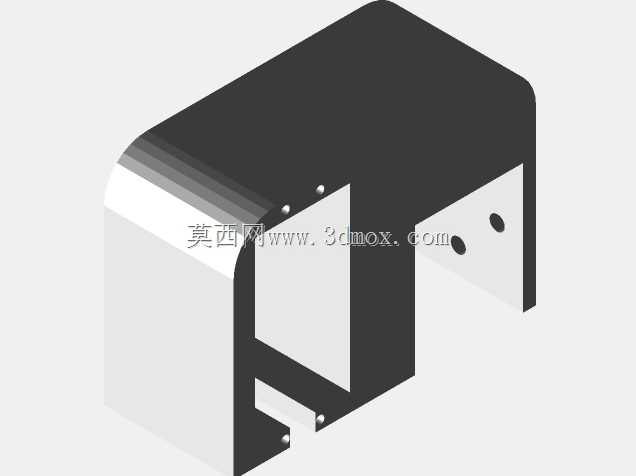

  • 多舵机驱动小型四自由度机械臂结构

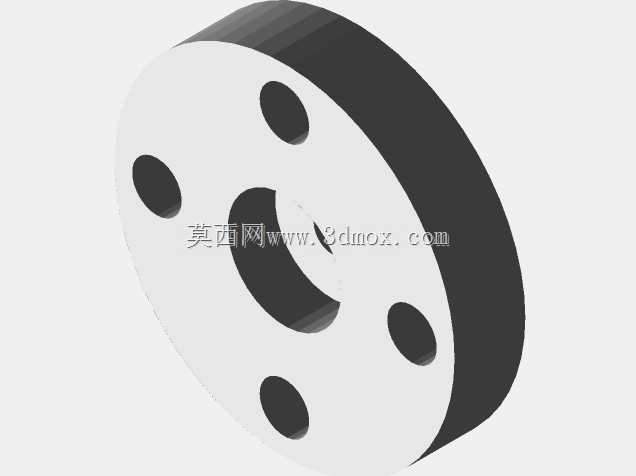

  • 多舵机驱动小型四自由度机械臂结构

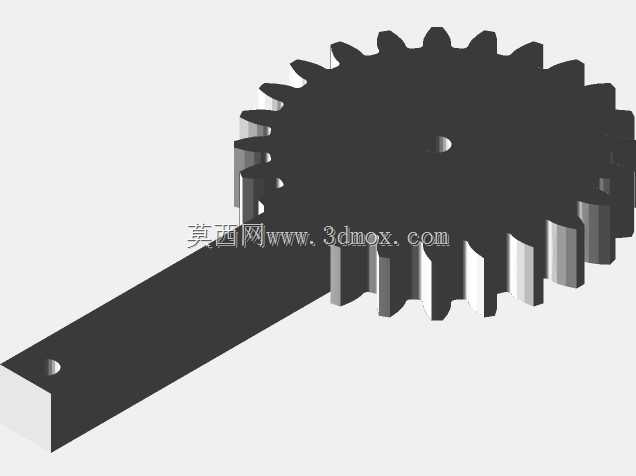

  • 多舵机驱动小型四自由度机械臂结构

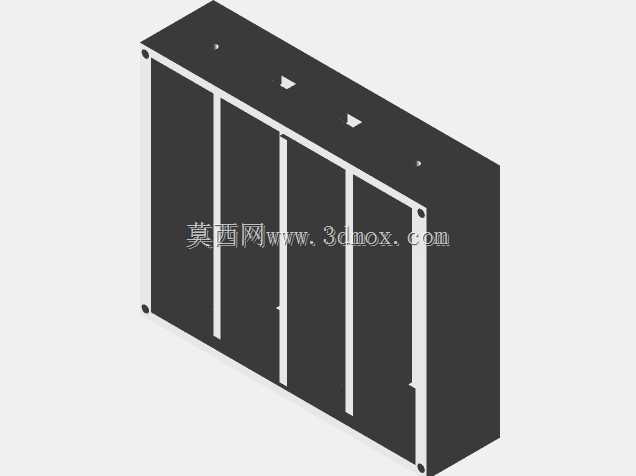

  • 多舵机驱动小型四自由度机械臂结构

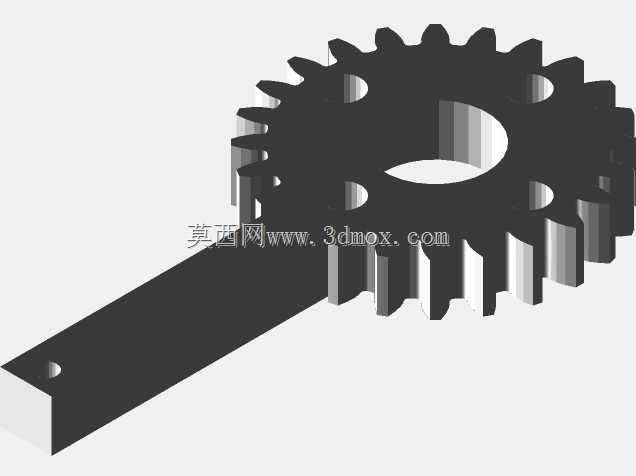

  • 多舵机驱动小型四自由度机械臂结构
  • 多舵机驱动小型四自由度机械臂结构
  • 多舵机驱动小型四自由度机械臂结构
  • 多舵机驱动小型四自由度机械臂结构
  • 多舵机驱动小型四自由度机械臂结构
  • 多舵机驱动小型四自由度机械臂结构
  • 多舵机驱动小型四自由度机械臂结构

  在桌面级轻载作业场景中,这类采用小型舵机构成的多自由度机械臂,常被用于教学实验台的物料分拣演示、小型电子元件的工位转运,或是文创产品制作环节的轻量夹持操作,适配实验室、创客空间、小型教学实训线这类对负载要求不高,但对动作灵活性、结构紧凑度有明确要求的使用场景。整套结构的动力配置选用三个9g规格微型舵机搭配一个mg995舵机,不同扭矩规格的舵机对应不同关节的负载需求,靠近末端夹持器的关节采用小规格9g舵机,降低末端运动惯量,提升动作响应速度,承担大臂摆动、基座回转这类负载更大的关节则采用扭矩更高的mg995舵机,保证关节动作的稳定性,避免带载时出现关节下垂、定位偏差的问题。从结构设计逻辑来看,整套臂体采用串联式关节布局,

  四个自由度分别对应基座水平回转、大臂俯仰、小臂俯仰、末端夹爪开合,各关节的转动范围经过限位校核,既保证作业覆盖范围满足桌面半径内的操作需求,也避免关节转动超程导致舵机堵转、结构干涉的问题。连接法兰部位采用周向均布的安装孔设计,也就是图中展示的带孔圆盘结构,这类法兰结构一方面用于关节之间的刚性连接,保证臂体连接的同轴度,另一方面均布孔位可以适配不同规格的舵机摇臂安装尺寸,不需要额外加工转接件就能完成关节装配,降低零件加工与装配的复杂度。安装边界方面,整套机械臂的基座安装面采用标准孔位布局,可以直接固定在厚度10mm以内的铝型材工作台面、木质实训台或是3D打印的配套底座上,

  基座回转中心到末端夹爪完全展开的最大水平作业半径控制在200mm以内,竖直方向的作业高度范围覆盖基座平面以上50mm到180mm区间,完全适配桌面级作业的空间范围,不会出现作业时超出桌面边界、碰撞周边设备的问题。末端夹爪采用平行开合结构,夹持行程适配直径5mm到30mm的小型工件,夹持面预留了防滑垫安装槽,装配防滑硅胶垫后可以稳定夹持光敏树脂打印件、小型电子模块、塑料零件等不同材质的轻量工件,不会出现夹持打滑、工件脱落的情况。结构件的设计充分考虑了轻量化需求,臂体零件在保证结构刚性的前提下做了减重槽设计,在舵机额定负载范围内尽可能降低臂体自重,减少舵机的无效负载消耗,提升关节的有效带载能力。各关节的走线槽沿着臂体内部预留的通道布置,

  避免舵机连接线外露在臂体外侧,防止机械臂运动过程中连接线被关节拉扯、剐蹭周边设备,提升整套结构运行的可靠性。在实际装配调试环节,法兰连接部位的孔位公差按照H7级精度设计,装配时不需要反复修配就能保证关节转动的同轴度,减少关节转动时的卡顿、偏心问题,舵机安装位预留了0.2mm的装配间隙,既可以抵消3D打印或是机加工带来的零件尺寸误差,也能避免舵机安装时出现过定位导致的应力变形。整套结构的运动学解算难度低,四个舵机的转动角度与末端位置的对应关系清晰,不管是采用开源控制板做简单的点位动作演示,还是搭配视觉模块做简单的识别抓取作业,都能快速完成调试,不需要复杂的参数标定过程,非常适合入门级机器人教学、创客项目开发这类场景使用。
