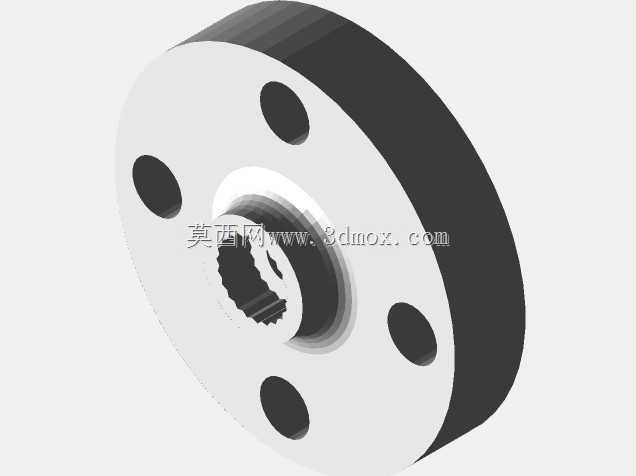

带1.75mm螺孔的9g伺服圆形喇叭结构件

　　在桌面级小型自动化执行机构、航模舵机改装、微型教具传动单元的设计场景里，这类适配9g规格伺服的圆形喇叭输出件，是连接伺服输出轴与末端执行负载的核心转接部件，很多刚接触小型传动结构的设计者容易忽略这类转接件的安装匹配度，往往在装配阶段才发现孔位不对、轴孔配合间隙过大导致传动回差超标，直接影响整套小型机构的动作精度。

　　从实际使用场景来看，这类圆形伺服喇叭主要用在对安装空间径向尺寸有严格限制的微型设备里，比如小型仿生机器人的关节转角输出、桌面迷你机械臂的末端法兰转接、航模舵面的角度传动、小型自动化工位的拨杆驱动等场景，和常见的一字型、十字型伺服摇臂不同，圆形法兰式的结构能让负载的安装受力更均匀，不会出现单侧摇臂受力导致的输出轴偏载问题，尤其适合需要在输出端周向均匀布置多个安装点位的场合，四个周向均布的安装孔可以适配不同角度的负载固定需求，不用反复调整摇臂的初始安装角度就能实现多位置负载挂载。

　　设计这类结构件的时候，首先要匹配9g伺服的标准输出齿形，市面上主流9g模拟、数字伺服的输出轴都是20T左右的细齿结构，轴孔的内齿廓要和输出齿完全契合，不能出现齿侧间隙过大的问题，否则伺服正反转切换的时候会出现明显的空程，在做角度定位的场景里会直接导致定位误差超差。这次的结构特意在中心轴孔位置做了1.75mm半径的螺孔，也就是适配M3.5左右的锁紧螺钉，装配的时候可以通过中心螺钉把喇叭件牢牢压在伺服输出轴的端面上，避免伺服频繁正反转、带负载启停的时候，转接件从输出轴上松脱，很多低成本的伺服喇叭没有做中心锁紧结构，用久了齿位磨损就会出现打滑丢步的问题，这个中心螺孔的设计刚好解决了这个长期使用的可靠性问题。

　　从外形尺寸和安装边界来看，整个圆形法兰的外径是和9g伺服的输出端安装位匹配的，不会超出伺服本体的径向轮廓太多，在紧凑安装空间里不会和周边的结构件产生运动干涉，周向四个安装孔的孔位是按照标准9g伺服摇臂的安装孔距设计的，兼容市面上绝大多数微型连杆、小型负载支架的安装尺寸，法兰的厚度控制在合理范围，既保证了足够的结构强度，带负载转动的时候不会出现法兰变形，又不会因为厚度过大增加不必要的转动惯量，毕竟9g伺服本身的输出扭矩有限，转接件的重量如果太大，会白白消耗伺服的输出扭矩，降低末端带负载的能力。

　　结构细节上，法兰的安装孔做了沉台设计，固定螺丝的头部可以完全埋入法兰端面内，不会突出表面刮蹭到周边的结构，中心的齿孔部分做了局部加厚，因为这个位置是扭矩传递的核心受力区，加厚处理可以避免频繁带载转动的时候齿根位置出现应力断裂，法兰的外边缘做了小倒角处理，没有尖锐的棱角，装配的时候不会划伤操作人员的手，也不会在转动过程中勾扯到周边的导线或者薄壁结构件。

　　实际选型使用的时候，要注意这个转接件的适配边界，它是专门匹配标准9g规格伺服的输出齿形，不能直接用在更大扭矩的MG996等标准舵机上，否则齿形不匹配根本装不上去，周向的安装孔适合用M2或者M2.5的小螺丝固定末端负载，锁附的时候扭矩不要过大，不然会把塑料材质的安装孔撑裂，中心的锁紧螺钉锁附的时候要对准伺服输出轴的中心端面，不要偏斜，不然会导致转动的时候法兰出现端面跳动，影响传动的平稳性。在做三维结构装配的时候，可以直接把这个模型导入到装配体里，和9g伺服的模型做配合约束，提前模拟转动过程中的干涉情况，检查周边结构的预留间隙是否足够，不用再自己从头绘制伺服转接件的模型，能大幅缩短小型传动机构的设计周期，尤其是做学生创新竞赛、桌面级小型自动化装置的设计时，这类标准化的转接件模型可以直接复用，减少重复建模的工作量，也能避免自己建模时出现的齿形错误、孔位偏差问题，降低后续打样装配的出错率。
