打孔通风式赛车制动刹车盘结构

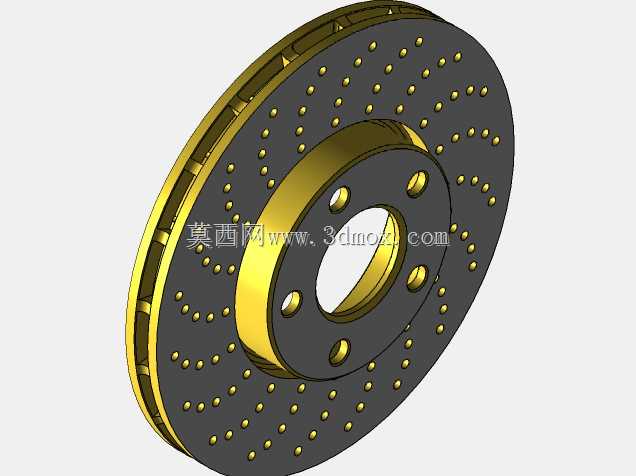

　　这款打孔通风制动盘主要面向高性能乘用车辆与场地赛车的制动系统配套场景，在连续高强度制动工况下，可通过结构设计快速带走摩擦产生的热量，避免制动效能热衰退，保障车辆在高速过弯、连续重刹时的制动稳定性。从结构设计逻辑来看，制动盘采用双层通风腔体结构，两层摩擦面之间布置有径向导流筋，车辆行驶时轮辋带动的气流可顺着导流筋从盘心向盘缘快速流通，带走摩擦副产生的大量热量；摩擦工作面上均匀排布的圆形通孔，一方面可以破除制动片与盘面间在高速制动时形成的气膜，提升制动片与盘面的贴合度，另一方面也能在雨天快速排走盘面水膜，缩短湿滑路面的制动响应距离，同时还可均匀导出摩擦产生的粉尘，减少粉尘在盘面的附着堆积，维持摩擦系数稳定。

　　安装端采用中心定位凸台配合周向均布的螺栓孔设计，中心凸台的轴向高度与轴头安装位的深度匹配，可保证制动盘安装后与轮轴的同轴度，避免高速转动时出现端面跳动引发制动抖动；周向螺栓孔的孔位分度圆直径、孔径均按照对应车型的轮毂轴承安装基准设计，安装时螺栓可均匀穿入锁紧，保证制动盘在大制动力矩下的连接可靠性。摩擦工作面的外径尺寸匹配对应规格的制动片摩擦面积，可保证制动时单位面积压力处于合理区间，既避免压强过大导致制动片异常磨损，也防止压强不足导致制动力矩不够。盘面的打孔排布经过受力校核，所有孔位均避开摩擦面的应力集中区域，不会降低制动盘的整体结构强度，在频繁承受制动片挤压、冷热交替冲击的工况下，可有效降低盘面开裂的风险。

　　双层结构的通风道截面经过气流走向优化，相比普通实心制动盘，连续制动时的盘面最高温度可降低近三成，能适配赛道日驾驶、山路激烈驾驶等高强度使用场景。安装时需注意制动盘与轮毂结合面的清洁度，避免杂质夹入导致安装偏斜，锁紧螺栓需按照对角顺序按规定扭矩紧固，保证盘面的端面跳动量控制在合理范围内，避免制动时出现方向盘抖动的问题。
