巴哈赛车防滚笼车架结构设计

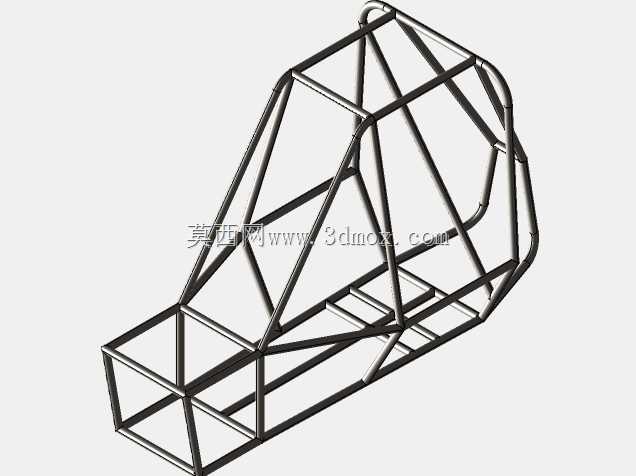

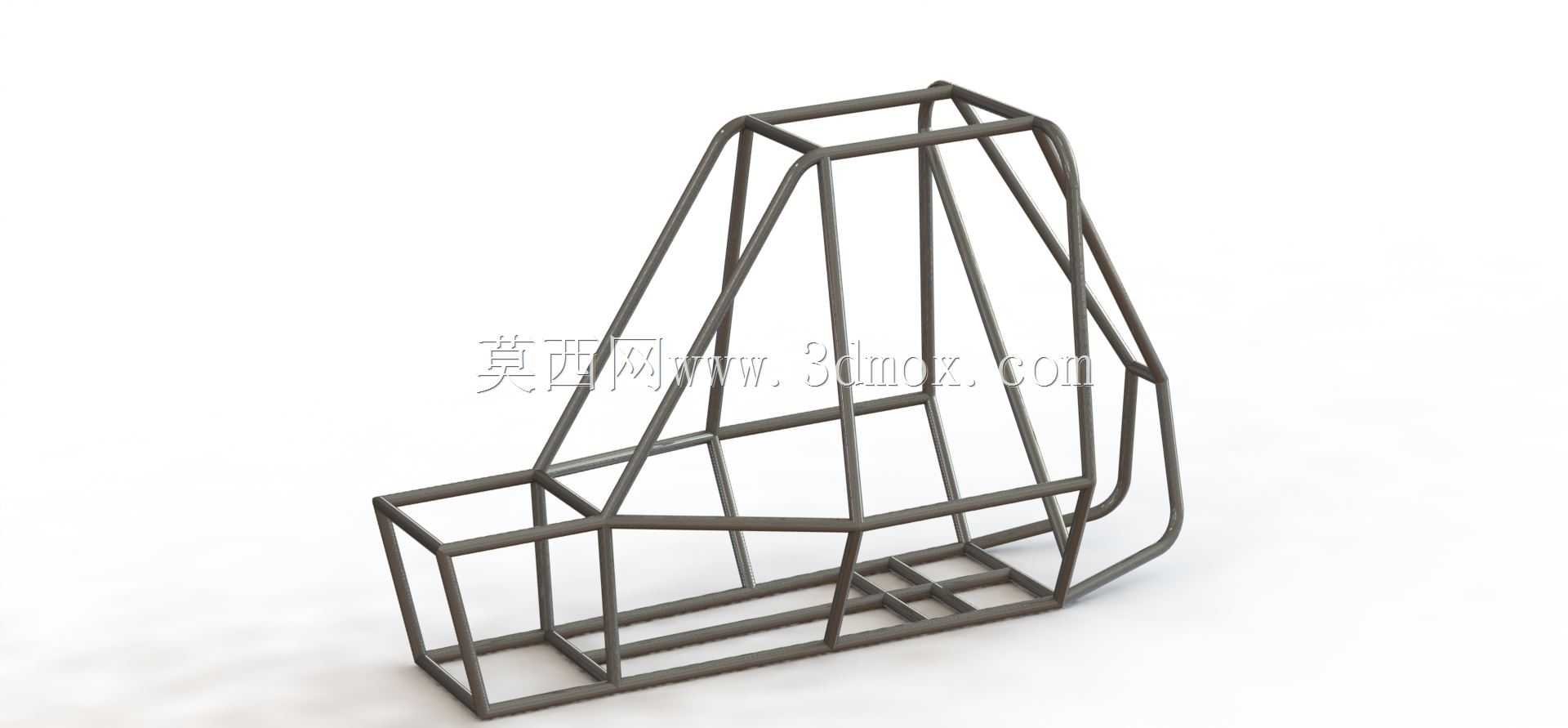

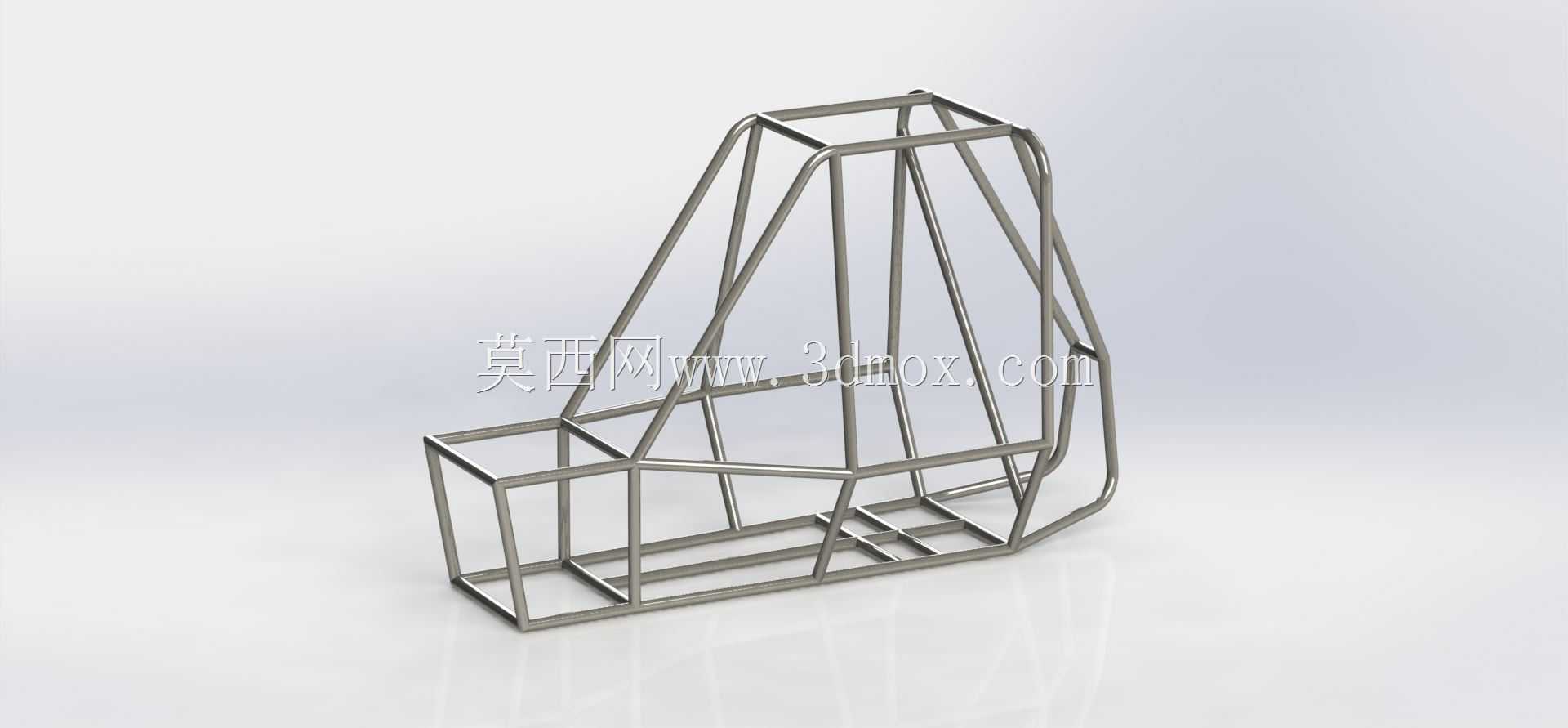

这套防滚笼结构是巴哈越野赛车的核心安全承载部件，主要应用于非铺装路面越野赛事场景，承担着车辆碰撞、翻滚工况下的乘员舱防护功能，同时也是整车动力系统、行走机构、覆盖件的安装承载基体。设计阶段首先围绕赛事规则划定的乘员生存空间边界展开，所有主环、前环、侧边防撞杆的布局都严格预留了驾驶员佩戴头盔、穿戴赛车服后的操作空间，避免极限工况下结构变形侵入乘员区域。主承力钢管采用连续弯折的空间桁架布局，相邻杆件的节点位置都做了应力集中规避，没有出现锐角交汇的薄弱结构，斜向支撑的排布充分考虑了翻滚时的多向载荷传递路径，不管是正面撞击、侧面柱碰还是整车倒扣落地，冲击力都能通过多根杆件分散到整个车架结构，避免局部应力过载导致焊缝开裂或者杆件断裂。从安装边界来看，防滚笼底部的纵梁预留了悬架安装点、发动机固定支座的安装平面，前部的延伸结构直接承接前防撞梁与转向机构的安装位，后部的桁架结构预留了油箱、后置减震器的安装空间，所有安装位的孔位同轴度、平面度都在建模阶段做了公差匹配，避免后期装配出现干涉。侧边防撞杆的高度刚好对齐驾驶员躯干位置，在车辆发生侧面碰撞时能第一时间承接冲击力，不会让外力直接作用到乘员舱内部，顶部的主环结构做了加强斜撑，倒扣落地时能承受整车数倍的冲击载荷，保证乘员舱的生存空间不会出现塌陷。整个桁架结构的杆件排布还兼顾了整车轻量化需求，非主承力区域的杆件采用等强度变径设计，在保证结构刚度的前提下尽可能减少冗余重量，所有焊缝位置都预留了焊接坡口的建模余量，方便后续加工时保证焊接强度，杆件之间的连接间隙也符合钢管焊接的工艺要求，不会出现无法满焊的死角。
