汽车车轮总成配套转向节结构设计

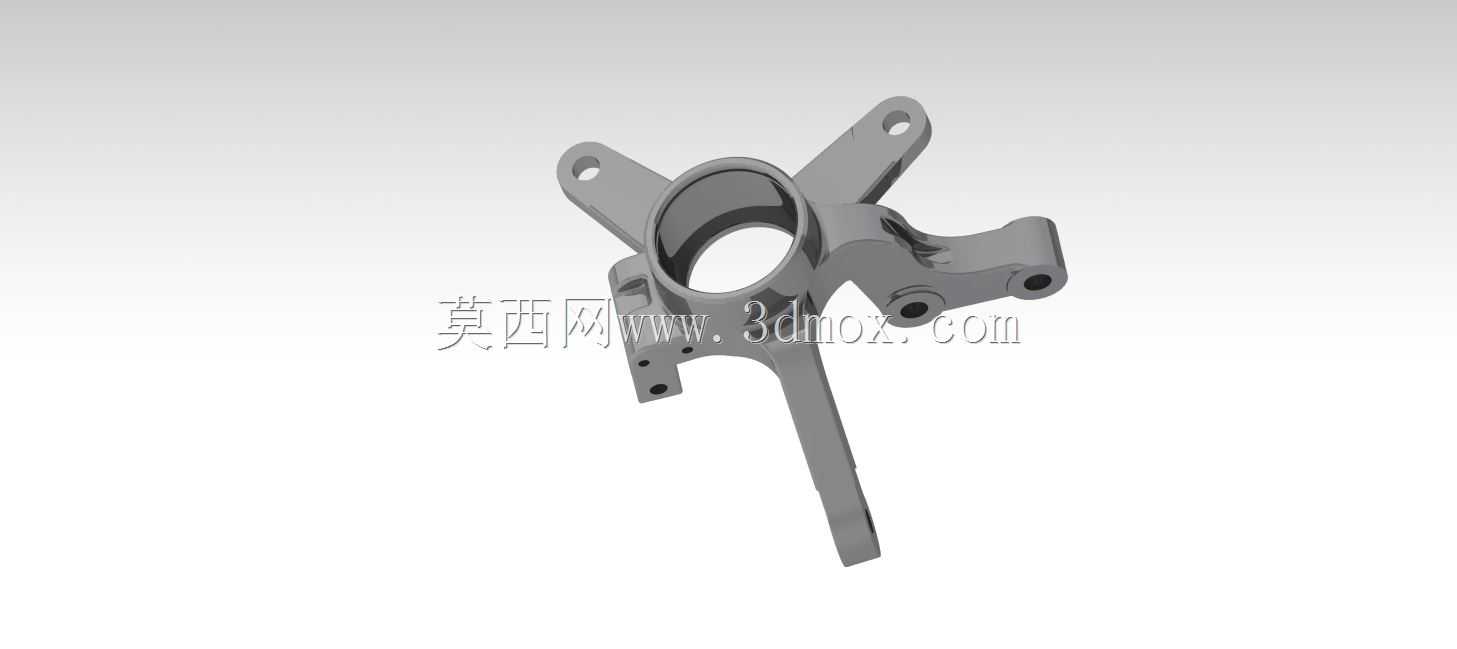

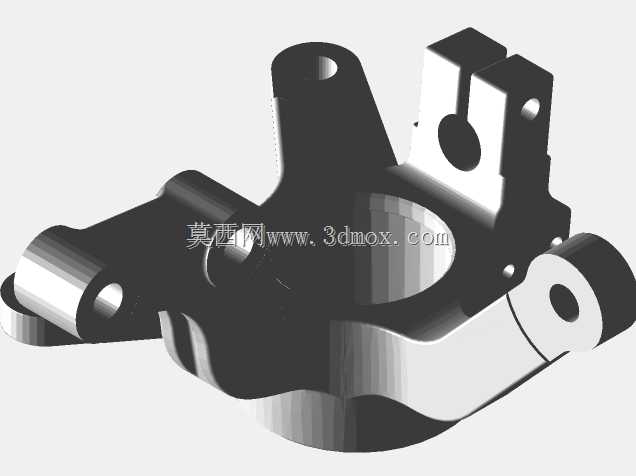

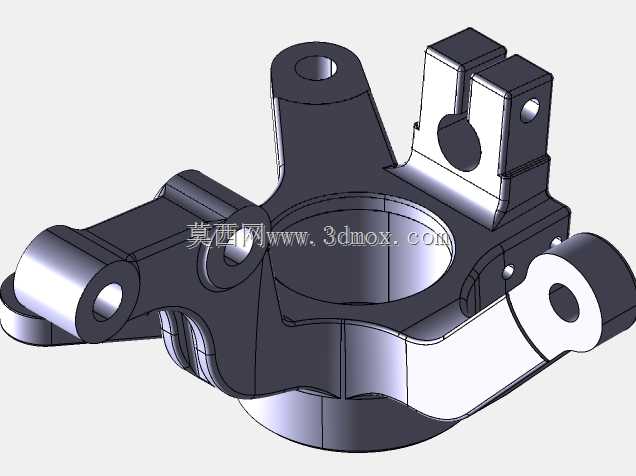

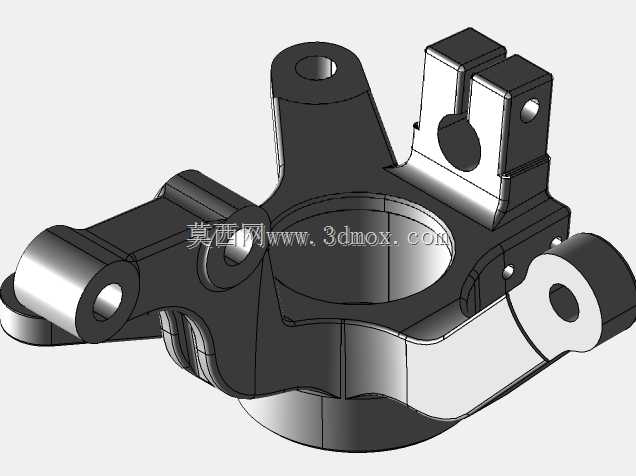

在整车底盘行走系统的设计环节中，转向节是承担载荷传递、转向动作执行的核心受力部件，这款配套车轮总成的转向节，主要适配巴哈越野赛车及小型乘用车辆的前桥装配场景，日常行驶过程中需要同时承接来自车身的垂直载荷、转向时的横向力矩，以及非铺装路面颠簸带来的纵向冲击，对结构强度和安装适配性有极高要求。从结构设计逻辑来看，该转向节采用一体化铸造成型后机加工的工艺路线，主体中心的大孔径轴承位用于匹配轮毂轴承的外圈安装，加工时严格控制孔位的圆柱度与同轴度公差，避免轮毂转动时出现偏摆旷量。上部伸出的两个带孔支耳为减震器安装位，孔位间距与减震器下吊耳的安装尺寸完全匹配，装配时通过贯穿螺栓实现刚性连接，同时预留了减震器下摆的活动余量，避免极限压缩行程下出现结构干涉。侧方延伸的摇臂结构为转向拉杆连接位，锥面孔位的设计匹配转向拉杆球头的安装锥度，保证转向力矩传递过程中无松脱间隙，转向动作响应无虚位。下部的纵向支臂为下摆臂连接位，与悬挂控制臂通过球铰连接，配合上部减震器形成完整的悬挂支撑几何，保证车轮跳动时的定位参数处于设计区间内。从安装边界来看，该转向节的各安装孔位坐标严格对应整车底盘的硬点设计，中心轴承位的轴向尺寸匹配轮毂单元的装配厚度，转向摇臂的力臂长度经过力矩核算，匹配转向机的输出力矩范围，保证转向时的手力处于合理区间，不会出现转向过重或路感过于模糊的问题。结构上在各支耳与主体的连接位置做了圆弧过渡处理，避免应力集中导致的疲劳断裂，同时在非受力区域做了适量的减重挖除设计，在保证结构强度满足冲击载荷要求的前提下，尽可能降低簧下质量，提升悬挂的响应速度与整车行驶的操控表现。实际装车验证中，该结构能够承受越野路面连续冲击下的载荷循环，各连接位无变形松脱问题，转向动作顺畅无卡滞，轮毂转动无偏摆，完全满足整车行走系统的使用需求。
