视错觉立方体管道框架创意结构设计

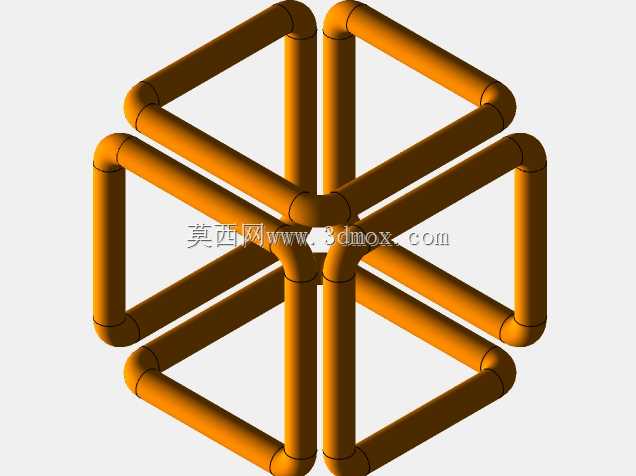

在日常的结构设计工作中，我们接触的大多是符合常规空间逻辑的构件，但这类基于视错觉原理打造的管道框架结构，往往能在展示装置、创意展陈、公共艺术装置领域找到独特的应用场景。很多人第一次看到这个结构时，会下意识用常规三维空间的连接逻辑去判断管道的走向，顺着某一段管道路径追踪，很快就会发现路径在转角处违背了常规的空间透视关系，这正是这类结构最核心的设计巧思——利用等径圆管的弯折半径一致性、框架棱边的等长设计，结合人眼对直角立方体的视觉认知惯性，在固定视角下营造出不可能存在的空间闭环。

从实际设计落地的角度拆解这个结构，首先要明确它的核心应用边界：这类结构并不承担重载受力功能，更多是作为视觉展示载体存在，比如科技展馆的互动装置、创意园区的景观小品、商业空间的美陈构件，部分文创产品的结构原型也会参考这类视错觉造型。设计过程中，首先要确定单根管道的外径参数，所有组成框架的管道必须保持完全一致的截面尺寸，弯折处的弯曲半径也要统一，一旦某一段管道的管径或弯折半径出现偏差，固定视角下的视觉错位感就会被打破，观众能很轻易识别出结构的拼接破绽。

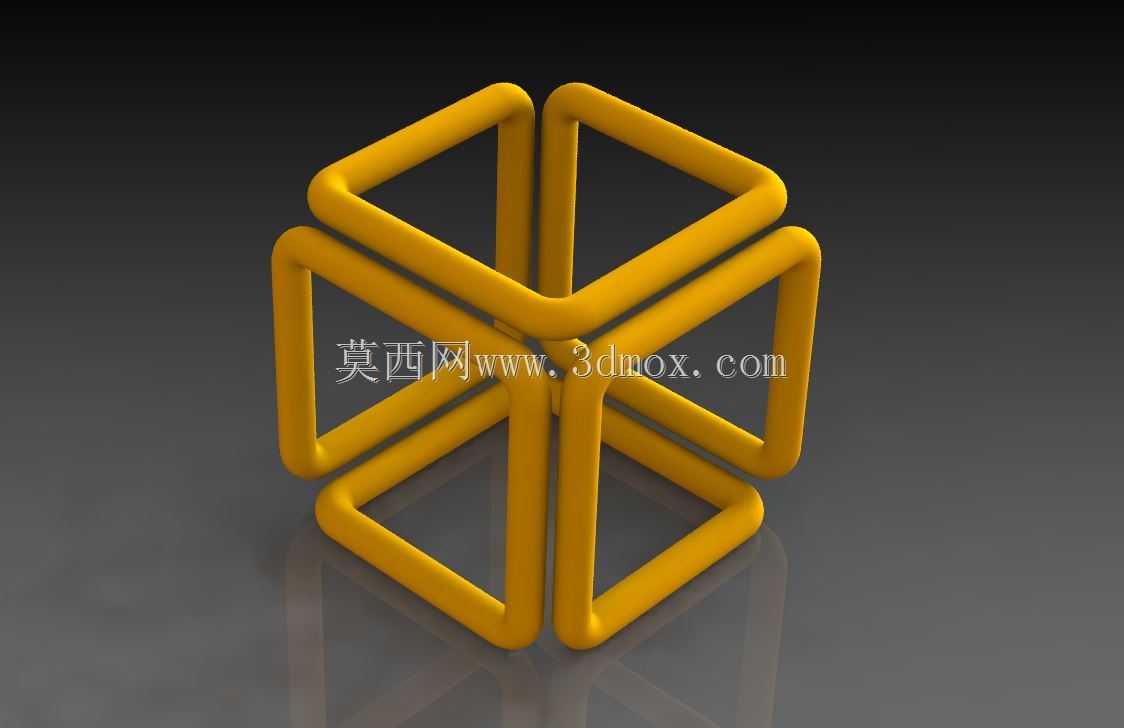

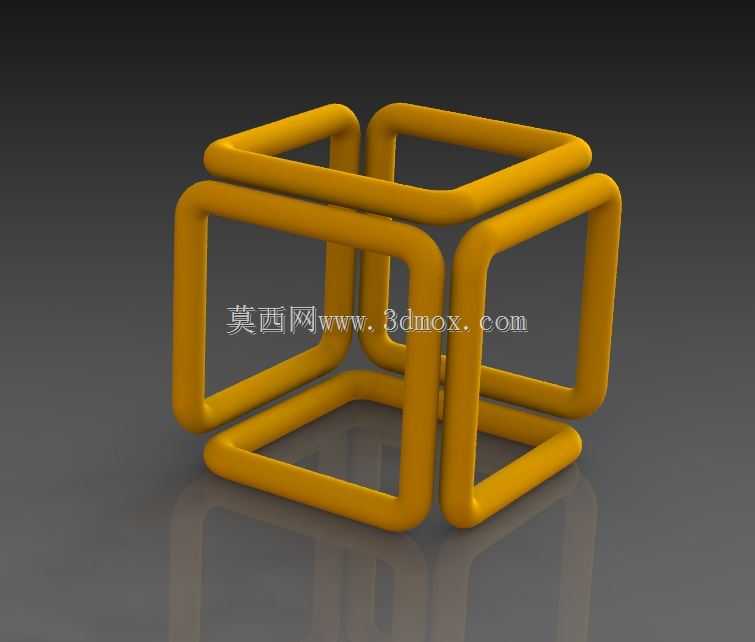

在管道的连接处理上，常规的正交框架会采用90度直角对接，但这个结构的“矛盾”转角处，需要通过空间扭转的弯管段来实现视觉上的衔接，建模阶段需要反复调整每一段弯管的空间角度，确保在预设的主观察视角下，相邻管道的轮廓线能够完全对齐，形成视觉上的连续感，而偏离这个视角之后，就能看到管道实际的空间错位关系，这也是这类视错觉结构的共性设计逻辑——所有的视觉欺骗都建立在特定观察点位的透视匹配上。

关于安装边界的考量，这类框架结构如果作为落地装置使用，底部需要设置隐藏的支撑脚，支撑点要避开主观察视角的视线范围，通常会布置在结构后侧的管道下方，支撑件的截面尺寸要小于主管道的管径，避免干扰整体的视觉完整性。如果是作为悬挂式展陈构件，吊点同样要设置在结构的非视觉主面，吊索采用细钢丝尽可能弱化存在感。结构的整体尺寸没有固定标准，需要根据应用场景调整：作为桌面文创摆件时，整体外轮廓尺寸通常控制在100mm到200mm之间，方便手持观察不同角度的结构变化；作为室内展陈装置时，外轮廓尺寸可以做到800mm到1200mm，适配普通人站立时的视线高度；如果是户外大型景观装置，整体尺寸可以放大到2m到3m，这时候管道的壁厚需要相应增加，提升户外抗风、抗形变的能力，避免长期使用后管道变形破坏视错觉的呈现效果。

从建模实现的角度来说，很多新手在尝试搭建这类结构时，容易陷入“先做闭合立方体再抽壳”的误区，实际上这个结构并不是一个完整的实心立方体框架，而是由多段独立的圆管通过空间排布组合而成，每一段管道的端点并没有真正和其他管道形成三维空间上的闭合连接，只是在特定视角下投影重合。建模时可以先搭建一个标准立方体的线框作为参考，在主视角平面上绘制出视错觉效果的轮廓线，再将轮廓线分段映射到三维空间中，给每一段轮廓赋予圆管截面，之后逐段调整弯管的空间角度，反复切换到主视角检查轮廓的对齐度，直到所有管道在主视角下形成连续的矛盾闭环。

这类结构的表面处理通常会采用高饱和度的纯色涂装，比如明黄色、亮红色，一方面是高饱和度的颜色能强化轮廓的视觉存在感，让视错觉效果更突出，另一方面统一的纯色可以掩盖不同管道段之间的拼接缝隙，避免接缝破坏视觉连续性。如果是金属材质的落地装置，表面可以做喷塑处理，提升耐磨耐候性；如果是3D打印的小型摆件，可以采用光敏树脂打印后整体喷漆，减少层纹对视觉效果的干扰。在实际布展时，主观察点位要设置明显的标识引导观众站在最佳视角位置，同时可以在侧面设置辅助观察位，让观众能够对比不同角度下结构的形态差异，强化互动体验感。
