印度陆军伞兵突击队巴尔丹徽章立体结构设计

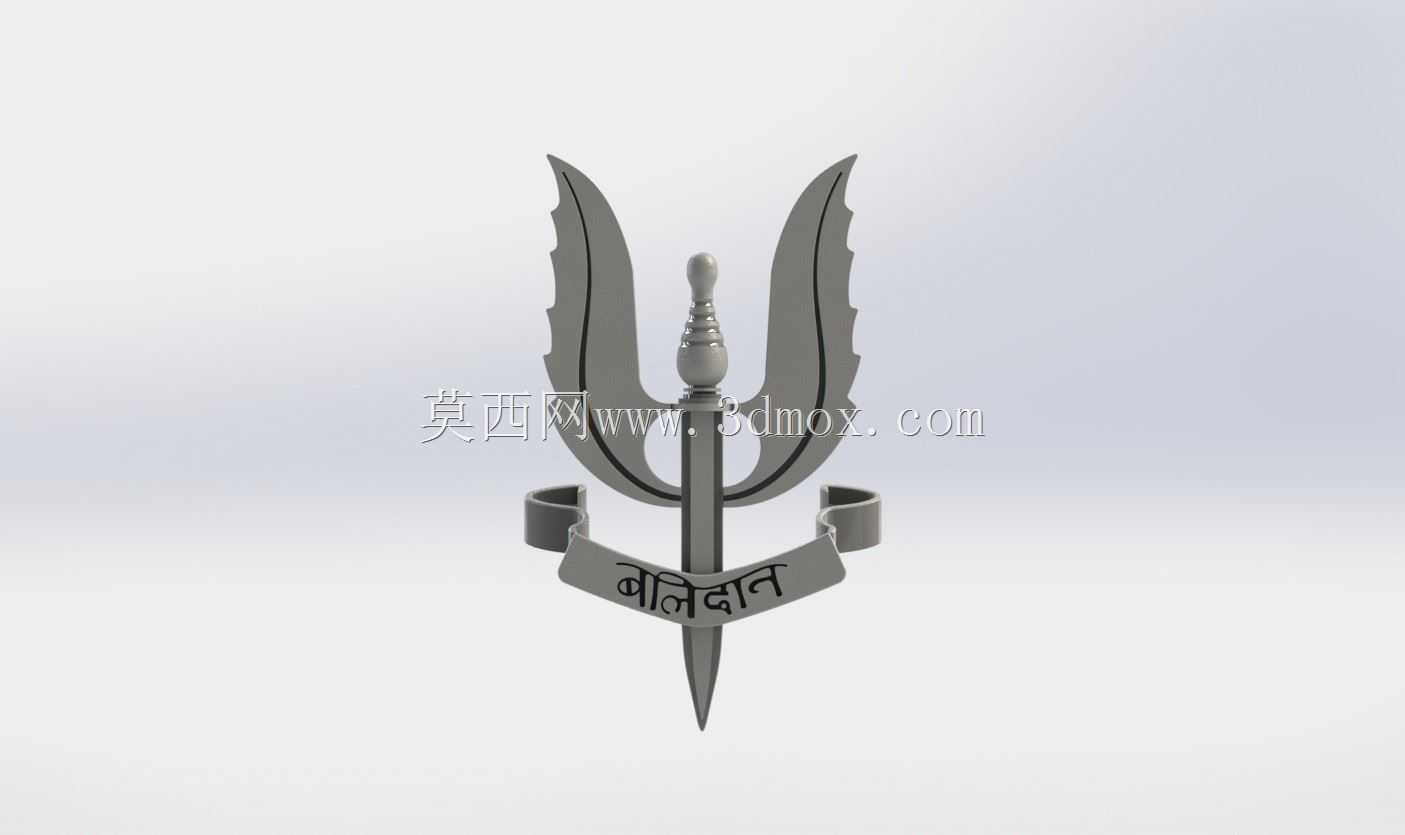

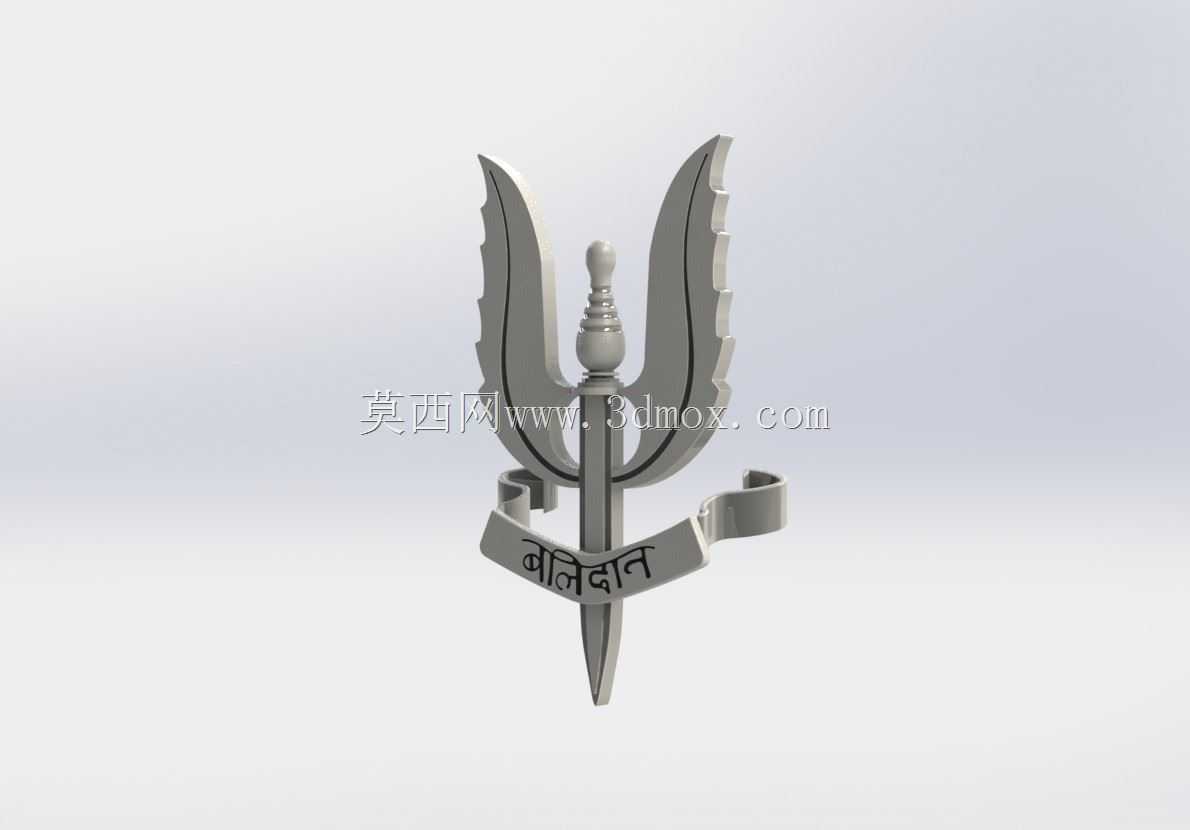

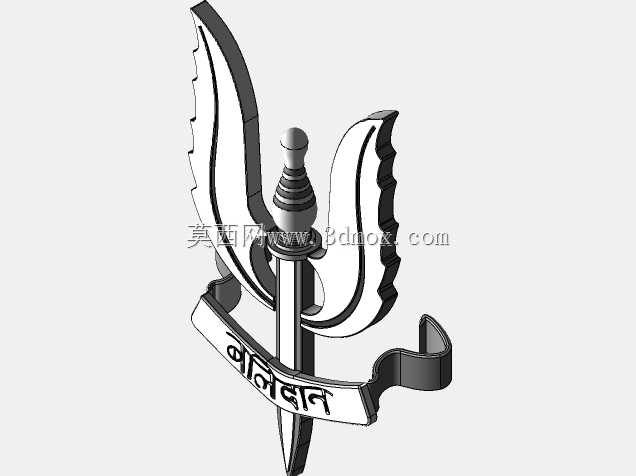

该徽章主体采用对称式羽翼结构作为上部视觉核心，双翼采用带刃边的流线型曲面造型，每侧翼面设置三道内凹的棱线强化立体感，翼根处与中心剑体做平滑过渡衔接，避免尖角应力集中，适配后续金属压铸或3D打印的成型工艺要求。中心剑体贯穿整个徽章纵向中轴线，剑柄采用分段式凸台结构，从顶部球形端钮向下依次设置三道环形凸起，模拟传统匕首的柄部防滑纹理，剑身采用菱形截面设计，从护手位置向下逐渐收窄至尖锐端部，保证纵向视觉挺拔感的同时，控制整体壁厚均匀，避免压铸成型时出现缩孔缺陷。

徽章下部的绶带结构采用半环绕式设计，从剑体护手位置向两侧延伸出弧形带体，带体两端做卷边处理模拟真实织物绶带的边缘形态，带体表面预留平面区域用于蚀刻标识文字，文字采用凹陷式设计，深度控制在0.15-0.2mm区间，既保证填色工艺的操作空间，又不会破坏带体整体结构强度。整体徽章的背部设计为平整安装面，可根据实际使用场景选择粘贴式、别针式或者磁吸式安装结构，安装面边缘做0.2mm的倒角处理，避免佩戴时剐蹭衣物或者皮肤。

从实际应用场景来看，这类立体徽章主要用于特种单位人员的制式服装佩饰、单位纪念陈列、相关主题文创产品开发等场景，设计过程中需要兼顾视觉辨识度与佩戴实用性。建模阶段优先采用曲面放样与实体拉伸结合的方式构建主体，羽翼部分的曲面曲率连续控制在G2级别，保证光影过渡自然，不会出现生硬的折痕；剑体与绶带、羽翼的衔接位置做R0.3mm的圆角过渡，既提升外观精致度，也能避免后续加工时出现毛刺、飞边等问题。

尺寸边界方面，这类佩饰类徽章的常规整体高度控制在45-55mm区间，宽度控制在30-38mm区间，整体厚度不超过8mm，单枚重量控制在15-20g区间，保证佩戴时不会因为过重拉扯衣物，也不会因为尺寸过大影响服装整体协调性。建模时所有凸起结构的脱模斜度统一设置为1.5°，适配金属压铸、注塑成型等不同批量生产工艺的要求，无需二次修改模型即可直接对接生产环节。绶带部分的曲面弧度经过反复调整，保证从正面观察时带体不会遮挡剑体的核心视觉区域，同时两侧卷边的位置对称度误差控制在0.1mm以内，避免出现视觉上的歪斜感。

针对不同的使用需求，模型还预留了不同的工艺适配结构：如果用于金属冲压工艺，可将背部调整为空心结构降低材料成本；如果用于树脂3D打印制作纪念摆件，可在底部增加直径5mm的安装柱，适配木质或者亚克力底座的安装需求；如果用于服装佩饰，可在背部预留两个直径1.2mm的针脚安装孔，孔位间距设置为20mm，匹配标准别针配件的安装尺寸。翼部的刃边结构不做尖锐处理，边缘保留R0.2mm的圆角，避免日常佩戴时划伤使用者，同时也符合五金饰件的安全规范要求。
