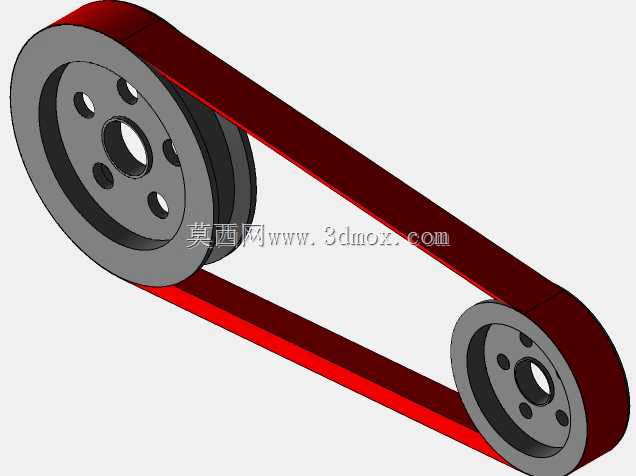

双轮V带皮带传动结构设计

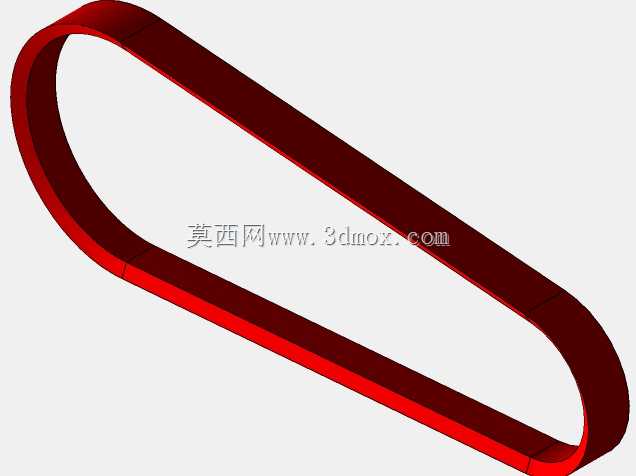

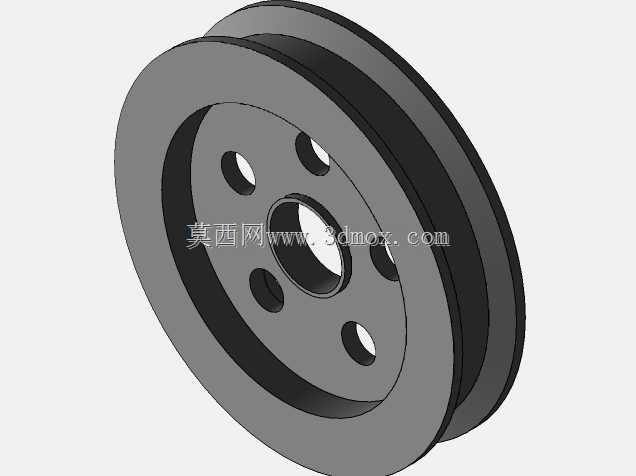

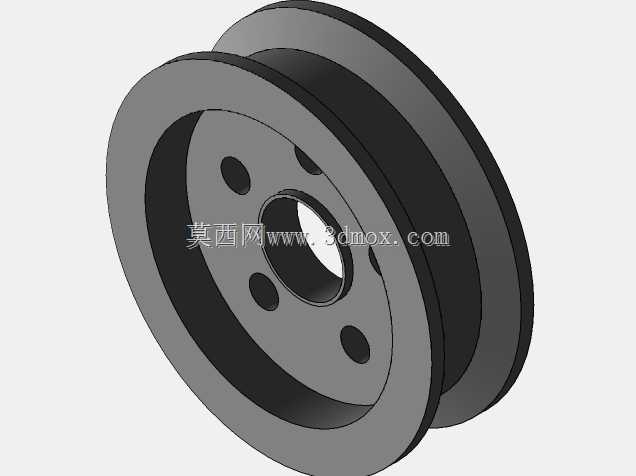

皮带传动是机械传动系统中应用极为广泛的摩擦传动形式，这套双轮皮带传动结构，可适配多数中小功率的动力传递场景，常见于轻工输送设备、小型机床辅机、农用加工机具、家电动力传输单元中，依靠带与轮槽的摩擦力实现主动轴到从动轴的动力输送，同时具备缓冲吸振、过载打滑保护核心动力部件的特性，能在多尘、有一定湿度的常规工业环境下稳定运行。设计这套结构时，首先要匹配传动比需求确定两轮的基准直径，小带轮的直径不能过小，否则会增大皮带的弯曲应力，大幅缩短皮带的使用寿命，同时要核算中心距的合理范围，中心距过短会导致皮带包角不足，传动时容易打滑丢转，中心距过长则会引发皮带运行时的横向抖动，影响传动平稳性。两轮的轮槽角度需要匹配所选V带的型号，槽面的粗糙度要控制在合理区间，过于粗糙会加剧皮带磨损，过于光滑则会降低摩擦系数导致传动效率下降，轮缘部分做了倒角处理，避免装配时刮伤皮带侧边。带轮的腹板采用孔板式结构，在保证整体结构强度、满足轮体动平衡要求的前提下，尽可能降低轮体自身的转动惯量，减少动力启动阶段的无功损耗，轮毂部分的孔径公差按照过渡配合设计，可通过平键与传动轴实现周向固定，搭配轴端挡圈完成轴向定位，安装时需要保证两轮的轮槽处于同一平面，偏差过大会导致皮带偏磨、掉带的问题。这套结构的安装边界需要预留出皮带张紧的调节空间，通常可通过调整电机安装板的长孔位置实现中心距微调，满足皮带安装和长期运行磨损后的张紧需求，日常维护时仅需定期检查皮带张紧度、磨损情况即可，无需复杂的润滑维护，相比齿轮传动、链传动，具备运行噪音低、安装精度要求适中、成本可控的优势，适合两轴中心距较大的动力传递场景，传动过程中能有效吸收动力端的振动冲击，避免负载端的冲击载荷反向传递到电机等动力部件，延长整套设备的使用寿命。
