升降器用速度调节张紧机构

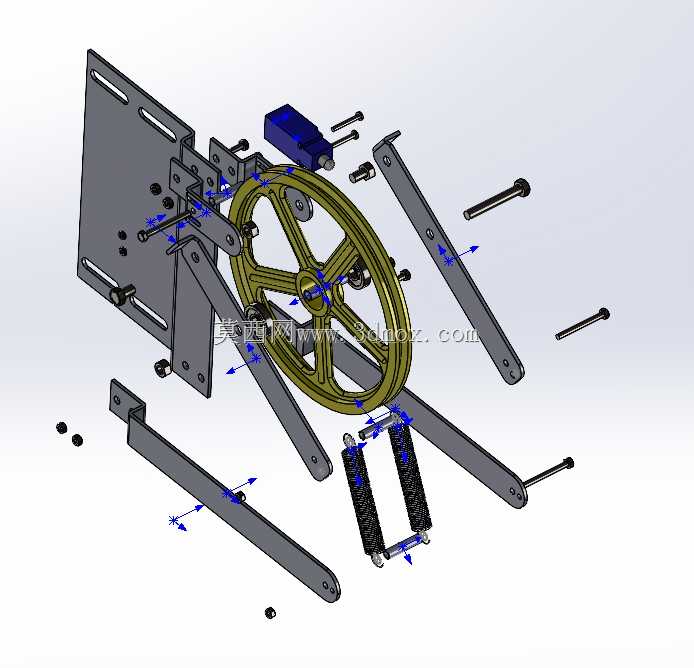

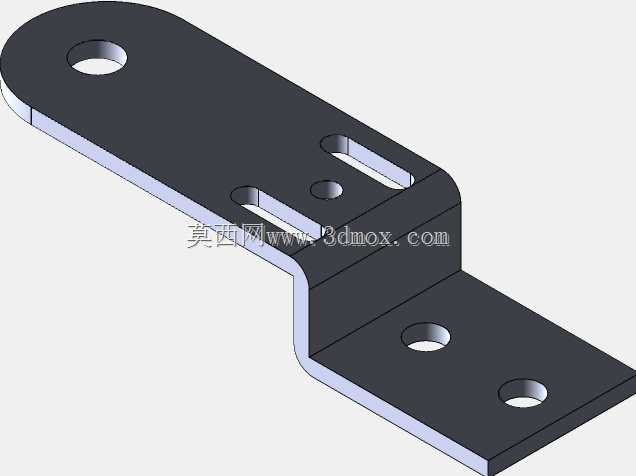

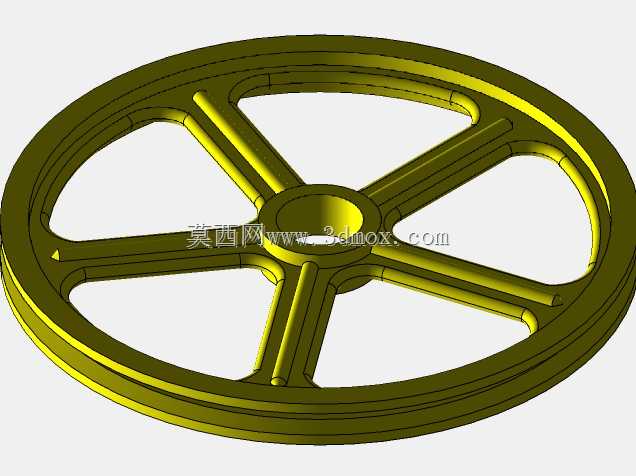

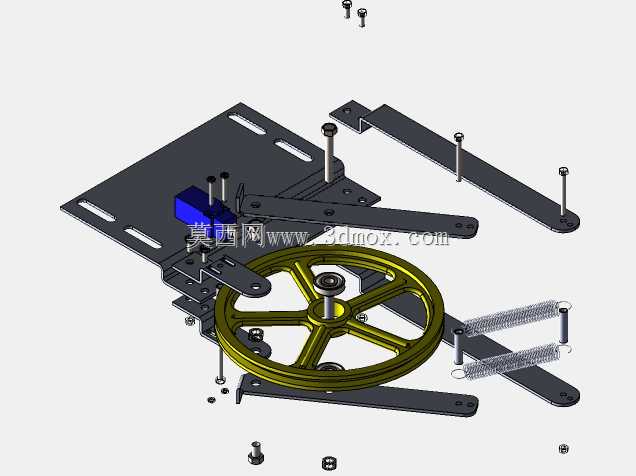

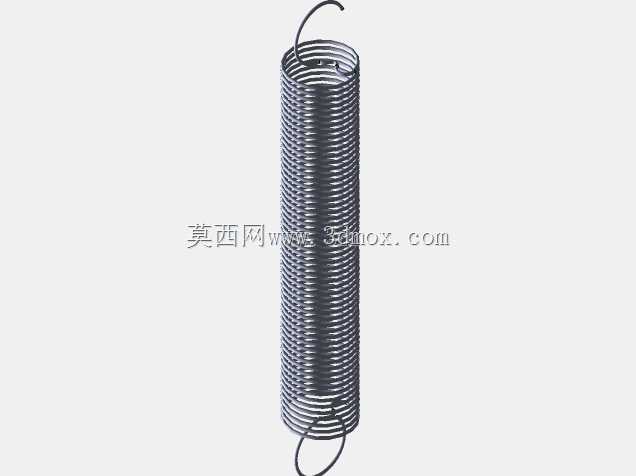

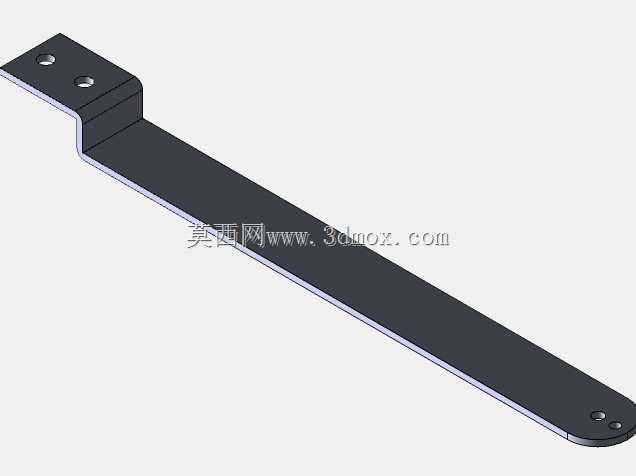

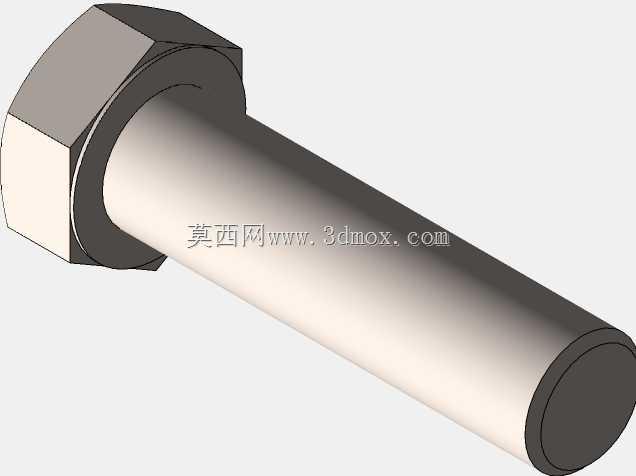

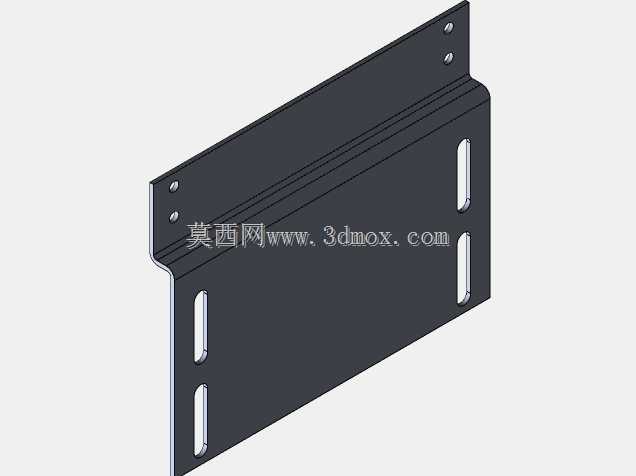

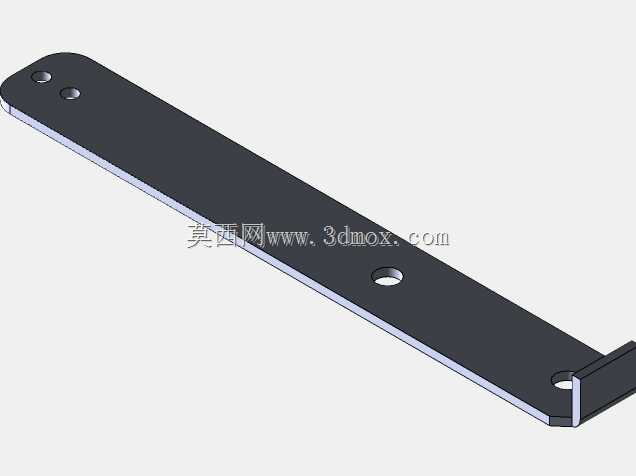

该张紧调节机构主要配套升降类输送设备使用，常见于连续式垂直提升机、往复式货梯以及麦卡尼配套输送线的传动段，核心作用是抵消传动链路长期运行产生的松弛量，避免传动轮打滑、传动件跳齿导致的升降速度失稳，同时可根据负载工况动态调整张紧力，匹配不同载重下的传动阻尼需求。从结构设计来看，整套机构以带辐条的槽轮作为核心传动张紧轮，轮体采用辐条式结构在保证轮体刚度的前提下降低自重，轮槽尺寸适配对应规格的传动带或链条，两侧通过铰接式摆臂与安装基板连接，摆臂的铰接点做了衬套耐磨处理，可减少长期摆动产生的磨损间隙。安装基板上开设多组长条调节孔，可适配不同安装基面的孔位偏差，也能在初始安装时调整机构的整体安装位置，预留足够的张紧行程。张紧力的提供来自两组对称布置的螺旋弹簧，弹簧两端通过铰接座分别连接摆臂末端与固定支架，可通过调整弹簧端部的锁紧螺母改变弹簧预压缩量，以此精准控制施加在张紧轮上的正压力，避免张紧力过大导致传动件磨损加剧，或是张紧力不足出现传动打滑。整套机构的安装边界可根据配套升降设备的传动段空间灵活调整，摆臂的长度、弹簧的刚度参数都可根据实际传动功率做适配，安装时需保证张紧轮的轮槽中心与传动轮中心处于同一平面，避免出现偏载导致的轮体偏磨、传动件跑偏问题。在实际工况中，当升降设备启动、制动或是负载突变时，该机构的弹簧结构可起到缓冲吸振的作用，抵消传动链路的瞬时冲击，避免刚性张紧结构容易出现的连接件断裂、传动件崩齿问题。机构上还预留了传感器安装位，可加装位移传感器实时监测张紧轮的位置变化，当传动件磨损到张紧行程极限时可触发预警，提醒运维人员及时更换传动件，减少设备非计划停机时长。
