带调节结构的螺旋弹簧减震总成

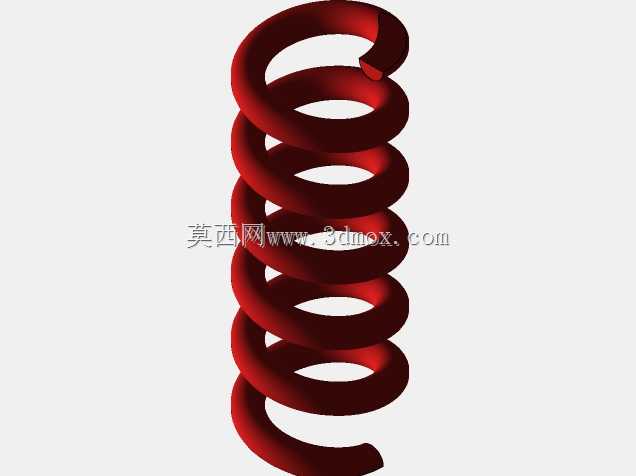

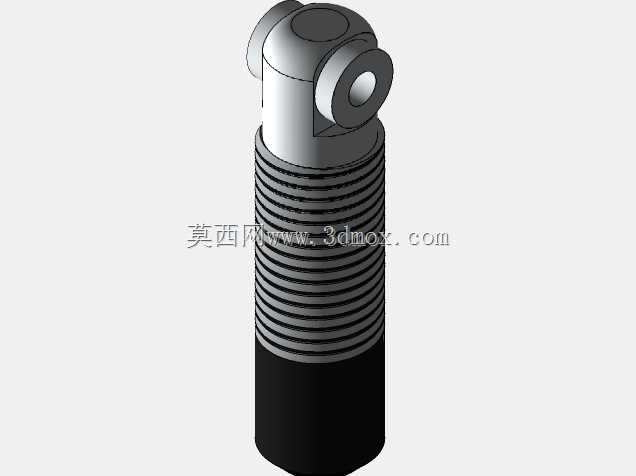

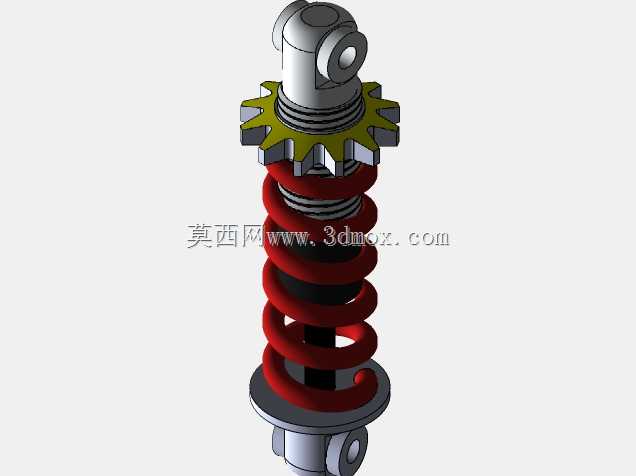

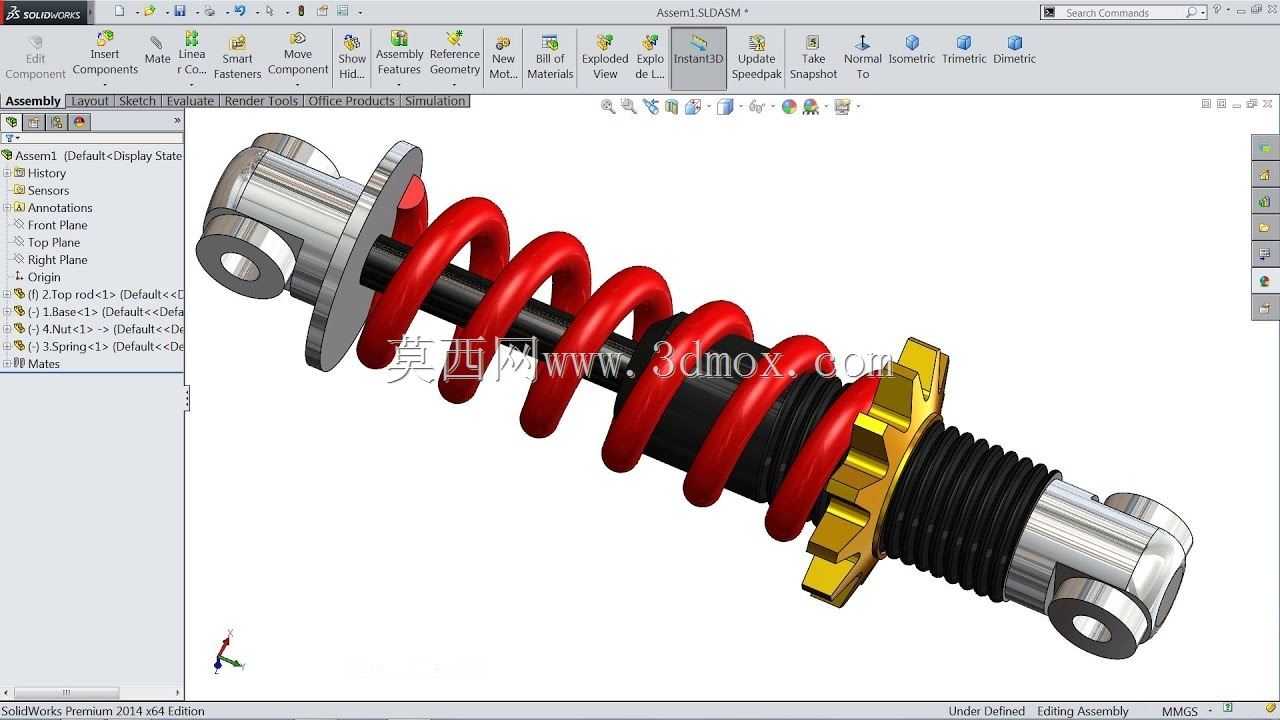

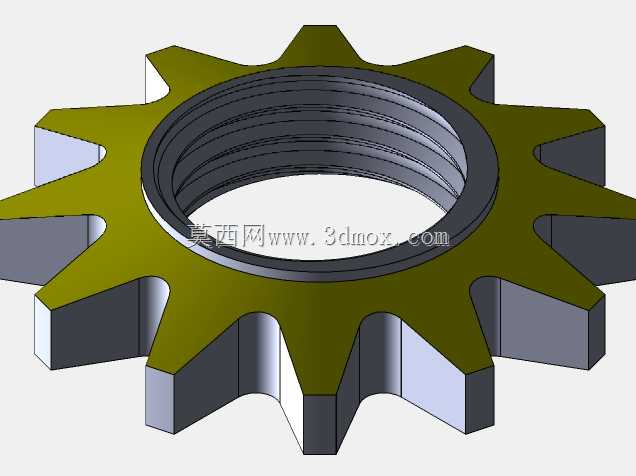

这款减震结构在两轮代步工具、小型非道路代步车辆的前后悬挂系统中应用十分广泛，核心作用是过滤行驶过程中路面传递的颠簸冲击，避免轮端跳动直接传递至车架主体，同时在过弯、制动工况下提供足够的支撑力，抑制车身侧倾与俯仰幅度，保证行驶过程中轮组与地面的贴合度，提升操控稳定性与驾乘舒适度。从结构设计逻辑来看，整体采用圆柱螺旋压缩弹簧与阻尼芯同轴布置的方案，阻尼芯作为核心承载导向部件，承担轴向的滑动导向与阻尼耗散作用，外部螺旋弹簧负责承载静态载荷与冲击过程中的能量存储，上端一体式吊环结构用于连接车架端安装支座，下端吊环对应连接摇臂或轮端支架，两处连接位均采用铰接式设计，可适配悬挂跳动过程中的小角度摆动需求，避免运动过程中出现卡滞、别劲的问题。弹簧中段设置的黄色调节齿圈是这款减震的预载调节结构，通过旋转齿圈可以改变弹簧的初始压缩量，适配不同的整车整备质量与使用场景需求，比如单人骑行、载物行驶时可以通过调整预载获得合适的弹簧刚度匹配，避免出现弹簧打底或者支撑过硬的问题。阻尼芯下端设置的波纹防尘套可以阻挡行驶过程中飞溅的泥沙、水渍进入阻尼芯的滑动配合面，避免密封件过早磨损出现漏油失效的问题，延长部件的实际使用寿命。从安装边界来看，整体结构沿轴向布置，两端吊环的安装孔轴线保持平行，安装时需要预留足够的轴向压缩行程空间，同时要保证弹簧外径周边留有足够的径向间隙，避免悬挂跳动过程中弹簧与周边车架、线束部件发生剐蹭干涉。建模过程中需要重点关注阻尼芯的滑动配合公差、弹簧的有效圈数与节距参数、调节齿圈的螺纹配合尺寸，这些参数直接决定了装配后减震的实际运动行程与功能实现，同时两端吊环的安装孔位尺寸需要与对应安装支座的销轴尺寸匹配，保证铰接转动的顺畅度，避免出现装配间隙过大导致的行驶异响问题。
