钢管桁架结构开放式卡丁车概念设计

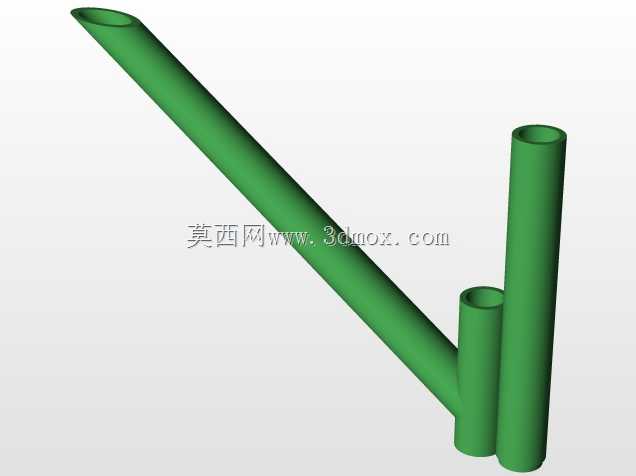

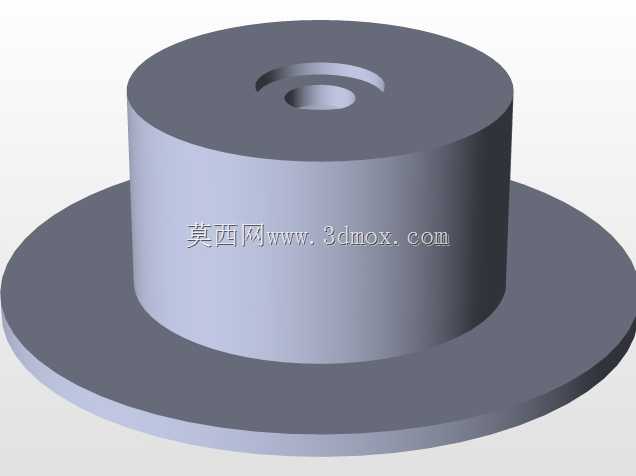

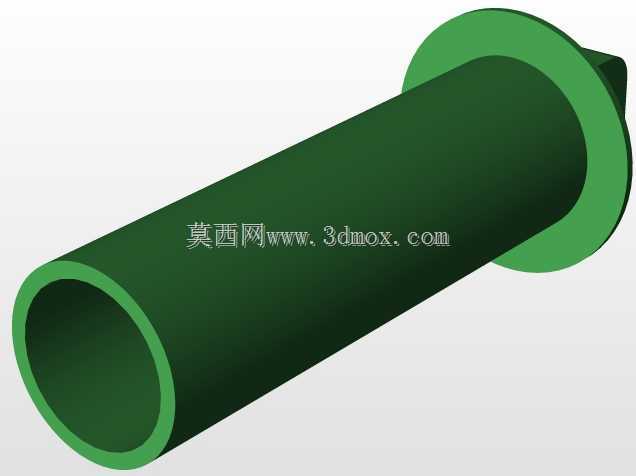

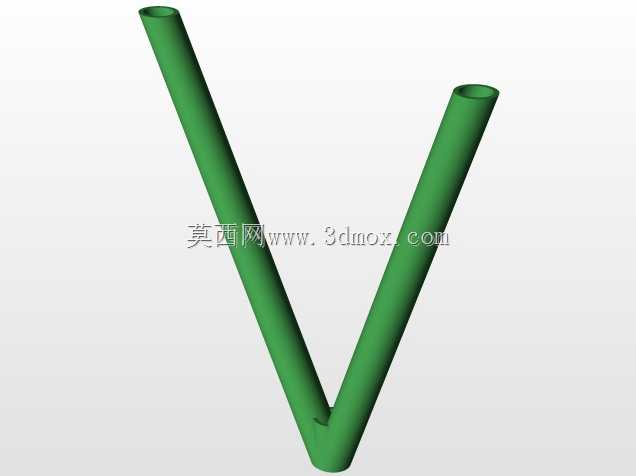

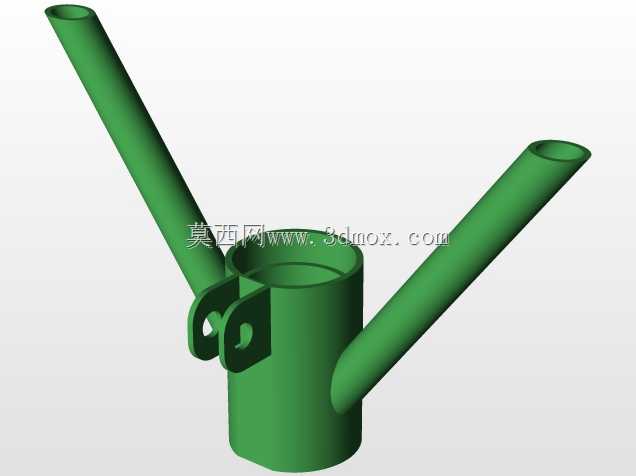

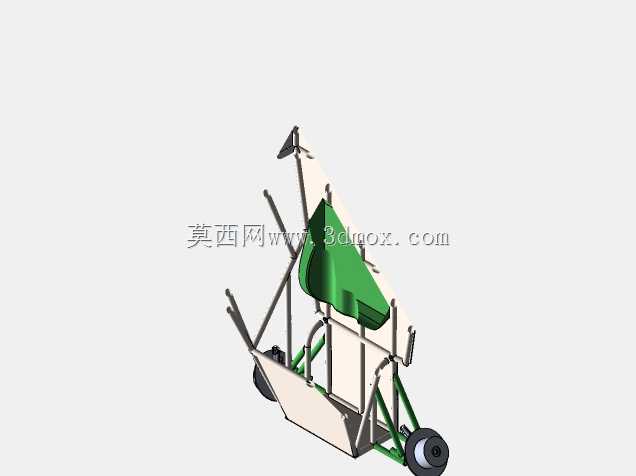

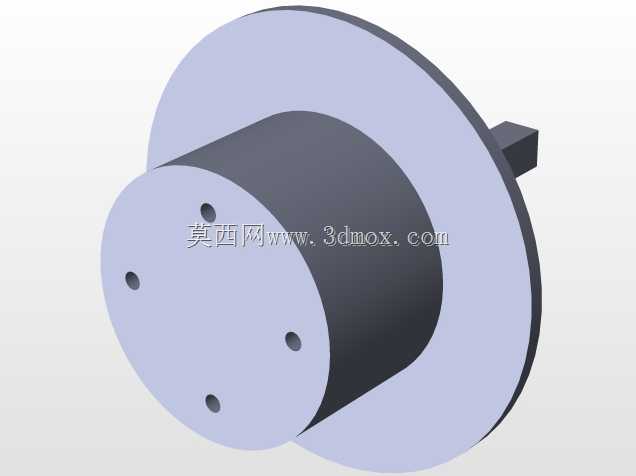

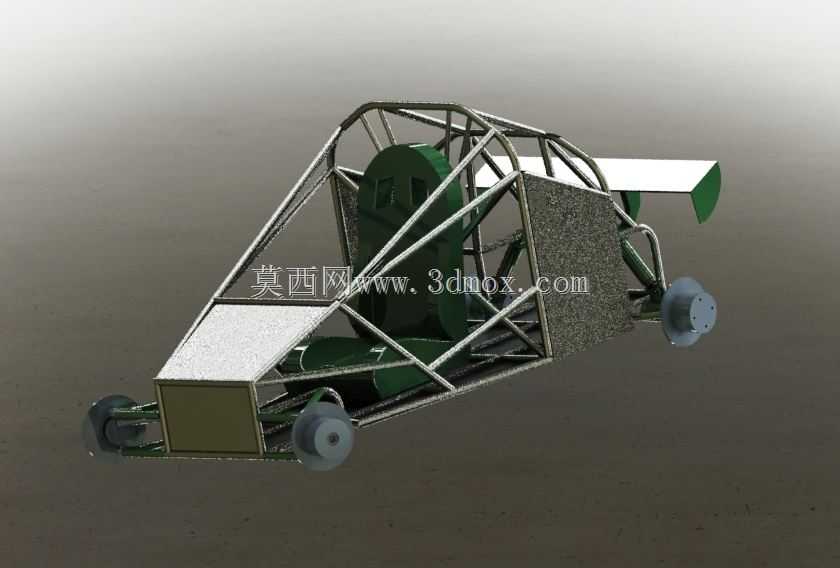

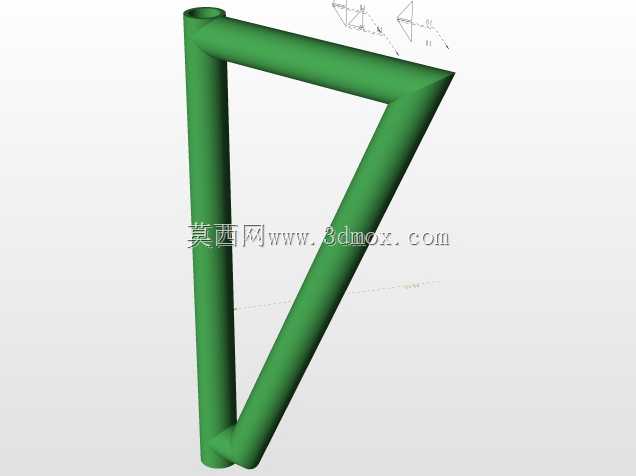

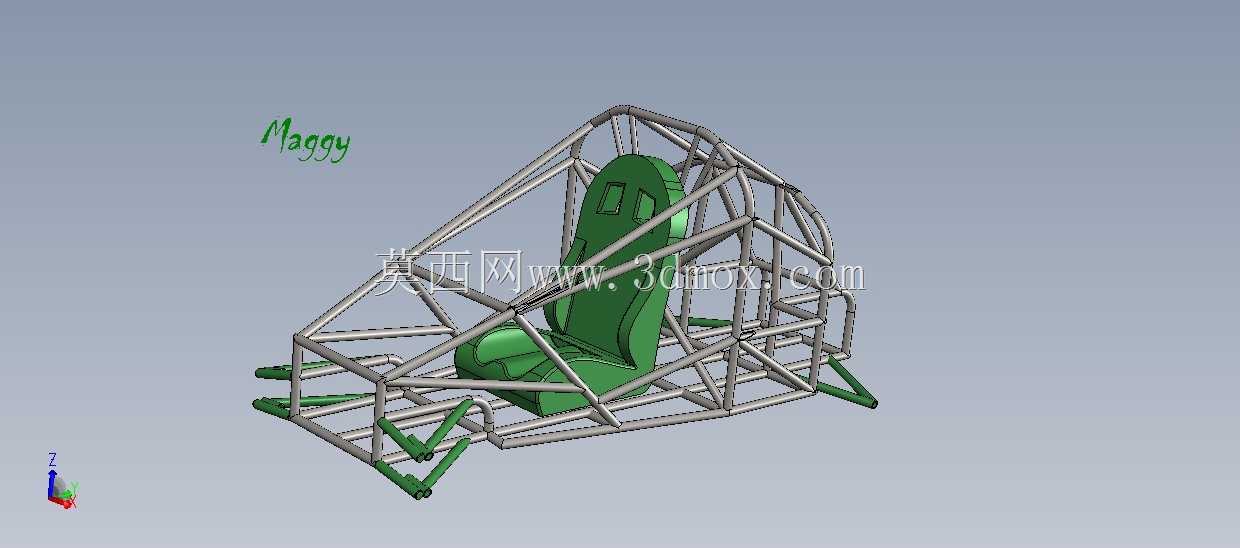

这款管架式卡丁车的设计，最初瞄准的是封闭园区短途通勤、户外休闲越野体验、青少年驾驶技能实训这几类场景，没有照搬传统量产卡丁车的全包覆外壳思路，反而把核心的桁架车架完全外露，从结构层面把轻量化做到了极致。整个车架采用冷拔无缝钢管弯折后焊接成型，管材的排布完全顺着载荷传递路径规划：前部碰撞受力区采用三角桁架结构，能在正面受冲击时通过管材的塑性变形逐级吸能，避免冲击力直接传递到驾乘区域；中部座舱区域的环向钢管做了等强度排布，既给驾乘人员留出足够的腿部、肘部活动空间，也能在侧翻时形成完整的防滚保护环，不需要额外加装独立防滚架就能满足场地驾驶的安全要求。动力单元采用后置布局，安装位预留了通用小型汽油机或者低速轮毂电机的安装接口，安装面做了可调节的腰型孔设计，能适配不同功率段的动力总成，不需要重新修改车架主体结构就能完成动力方案切换。传动系统的走线槽沿着车架右侧的纵管预留，不管是机械传动的链条张紧机构安装位，还是电驱动方案的线束固定卡扣位，都在建模阶段做了集成，后期改装不需要额外在管材上钻孔破坏结构强度。前后轮的安装支座采用一体化机加工件设计，和车架钢管的连接位置做了加强筋补强，转向系统的拉杆走线避开了所有运动干涉区域，前轮最大转向角做到了32度，能在3.5米的半径内完成原地掉头，完全适配狭窄园区、小型越野场地的转向需求。车身侧部的护板采用快拆式设计，通过卡扣和车架上的预留安装点连接，不需要工具就能快速拆卸，方便日常对车架内部的动力、制动部件做检修维护；前部的整流板只覆盖了前轮后方到座舱前部的区域，既可以减少行驶时前轮带起的碎石溅入座舱，也不会额外增加过多的风阻，符合这类低速休闲车辆的实际使用速度区间。轮边的轮毂安装位预留了标准的四孔安装接口，可以适配通用的小型卡丁车轮胎，不需要定制专属轮毂就能完成整车装配，后期更换易损件的成本能控制在很低的水平。车架的整体宽度控制在1.2米以内，长度不到2.4米，不管是用小型平板货车运输，还是在场地内用拖车转运，都不需要额外办理超限运输手续，适配各类经营性场地的运营需求。制动系统的安装位沿着车架下部的纵梁布置，前后轮的制动管路都藏在管材的内侧，避免行驶过程中被路面的凸起物刮蹭损坏，制动踏板的安装位置做了角度可调设计，能适配不同身高的驾乘人员操作，不需要额外加装踏板垫块就能满足多数人的驾驶坐姿要求。
