产线底盘装配剪叉式升降转运台车

　　这套结构针对整车总装车间底盘合装工位的实际作业痛点搭建，日常排布在底盘预装段与整车合装段之间的通道上，用来承载待装配的底盘组件，把工件从地面转运高度抬升到与主线吊具、车身预装位匹配的作业标高，替代过去固定工位举升台无法跨工位流转、人工垫高对位偏差大的作业方式。

　　从现场作业边界来看，台车整体采用长条形框架布局，长度方向适配常规乘用车型底盘的纵向尺寸，框架两侧留出足够的操作空档，工人站在台车两侧即可完成底盘管路插接、紧固件预紧、副车架对位等工序，不需要探身越过工件；底部四个行走脚轮分别布置在框架四角的外延支腿上，轮距与轴距经过校核，满载举升到最高位时整机重心依然落在四轮支撑多边形内部，推移过程中不会出现侧倾风险，脚轮选型带止动结构，到达指定工位后锁死轮体，剪叉举升作业时整机不会发生滑移。

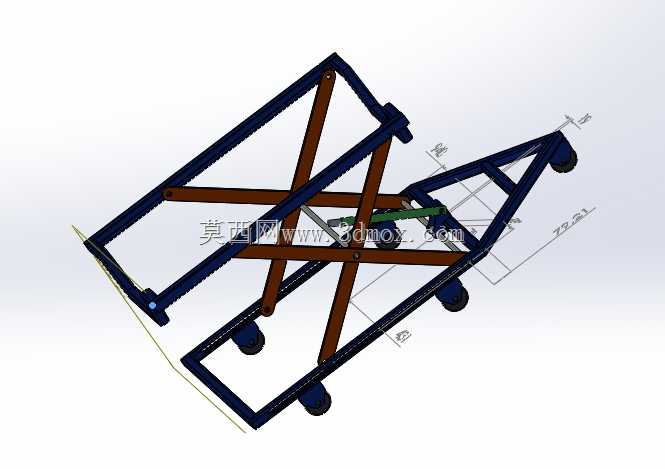

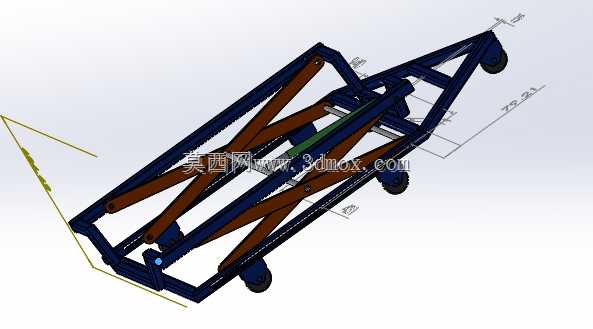

　　举升核心采用双层交叉剪叉臂结构，两组剪叉对称布置在底盘框架的左右两侧，臂体之间通过横向铰接轴同步联动，避免单侧举升不同步造成工件倾斜。剪叉的铰接点位全部做了衬套安装位预留，实际加工时可替换自润滑铜套或工程塑料衬套，降低反复举升过程中的铰接磨损；剪叉臂的截面选型根据满载底盘重量做抗弯校核，臂体在全行程伸出状态下的中点挠度控制在作业允许范围内，托举面不会出现明显下弯。驱动端沿台车长度方向布置直线驱动组件，安装位预留了丝杠传动或液压推杆两种适配空间，设计阶段可根据车间现场的动力源条件选择驱动形式，电动丝杠方案适合洁净度要求高的总装线，液压推杆方案则适合大负载、举升频次高的工况。

　　台面框架采用矩形管拼焊的桁架式结构，而非整块钢板台面，一方面大幅降低整机自重，方便工人在工位间手动推移，另一方面框架的镂空位置可以直接作为底盘工件的定位销、支撑块的安装基准，针对不同车型的底盘支点，只需要在框架对应孔位更换可调支撑座，不需要整体更换台车台面，多车型混线生产时切换工装的时间被压缩到十分钟以内。框架的边缘预留了多个辅助附件安装孔，可按需加装工件防侧挡块、气管快插接头、工具挂架，现场作业时常用的拧紧枪、定位销可以直接挂在台车上，减少工人往返工具台取件的无效走动。

　　设计过程中最先敲定的是举升行程参数，先梳理产线上不同工位的作业高度差：底盘在地面预装时的支撑高度、合装时车身吊具的停放高度、工人站立操作的舒适作业标高，三个标高的差值决定剪叉的最小收回高度与最大伸出高度，收回状态下台车整体顶面高度控制在低位，方便吊装设备把底盘组件从侧边平移放到台面上，不需要高位吊装跨越护栏；最高举升位则刚好对齐底盘与车身连接点的安装高度，对位时工人不需要抬手托举沉重的底盘件，仅需微调横向位置即可完成穿钉紧固。

　　整机的移动边界也做了针对性校核，台车的整体宽度小于车间产线之间的标准通道宽度，推移转弯时四角的脚轮转向半径覆盖通道转角，不需要额外拆解部件即可在相邻工位间通行；剪叉收回状态下整机的整体高度低于车间工位旁的物料存放架限高，闲置时可以直接推到工位旁的空置区域存放，不占用主线物流通道。

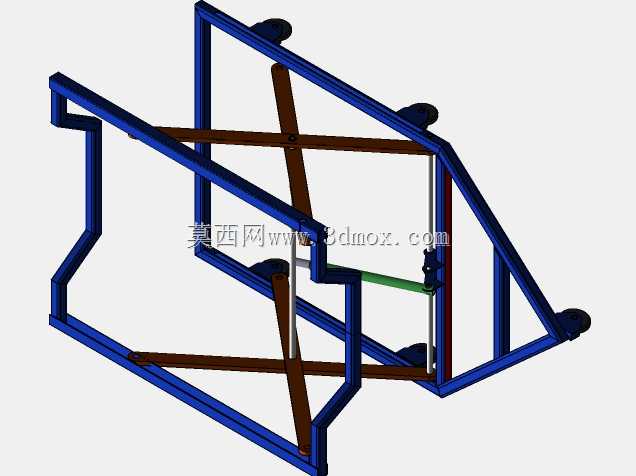

　　结构细节上，剪叉臂的上下两端分别与底部行走框架、顶部承载框架做滑动与铰接组合约束：剪叉的一端为固定铰接点，另一端为沿框架导轨移动的滑动端，举升过程中滑动端沿导轨平稳位移，配合中间的同步连杆，保证左右两组剪叉的开合角度完全一致，不会出现台面卡滞。所有铰接轴的端部都设计了润滑脂注油通道与轴端挡片安装位，日常维保的时候可以直接在外部注油，不需要拆解整个剪叉结构；导轨滑动面预留了耐磨滑板的安装槽，长期使用出现磨损后仅需更换耐磨片，不需要整体返修框架。

　　在装配逻辑上，这台台车完全服务于“底盘先装、后合车身”的总装工艺：底盘线束、制动管路、悬架组件在低位台车上完成预装后，直接推移到合装工位，举升到指定高度后和上方吊具夹持的车身精准对接，整个过程中底盘组件始终保持水平姿态，预装完成的管路、线束不会因为工件倾斜出现拉扯移位，对位精度远高于过去用行车悬吊底盘反复调整的作业方式，既降低了工人的劳动强度，也避免了悬吊过程中工件晃动带来的磕碰风险。
