越野硬派皮卡车身壳体结构造型

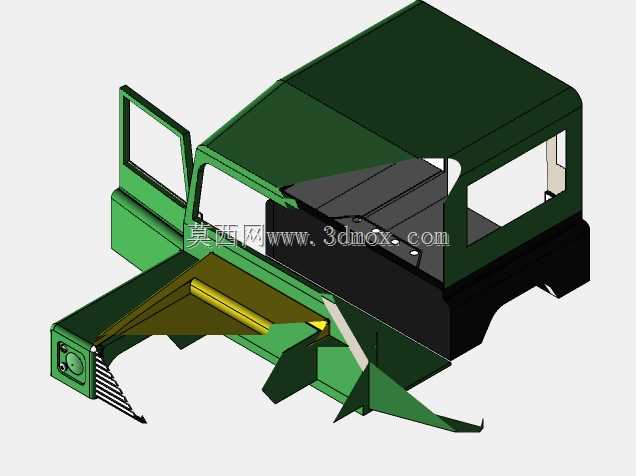

　　这套三维结构围绕硬派越野车辆的前部承载段展开，建模对象覆盖驾驶舱壳体、开启状态车门、前机舱外覆盖件、前部防撞与牵引区域、底盘侧围连接边界以及座舱内部基础安装面，适用于越野整车概念验证、车身钣金方案推演、专用作业车辆改装和教学场景下的整车结构拆解分析。从实际使用场景看，这类车身结构常见于非承载式越野平台，车辆需要在泥泞坡道、碎石路面、浅滩穿越和野外救援工况下保持座舱完整性，因此建模时没有把外观曲面作为唯一重点，而是把车门铰链转动关系、A柱与前围衔接、机舱纵梁外露边界、侧围踏板区域和前部拖拽安装位置一并表达出来，便于后续工程师判断装配干涉与维修可达性。

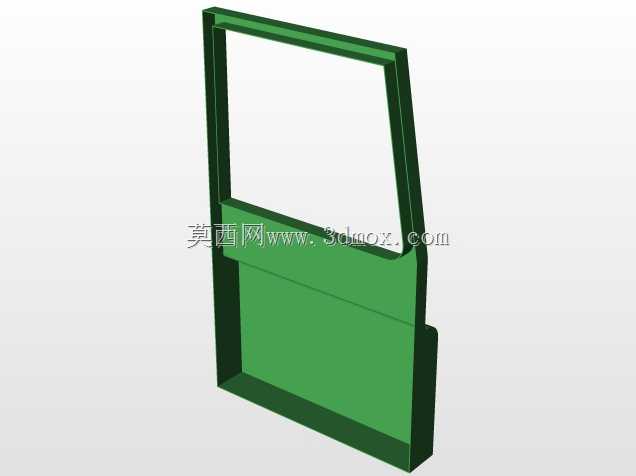

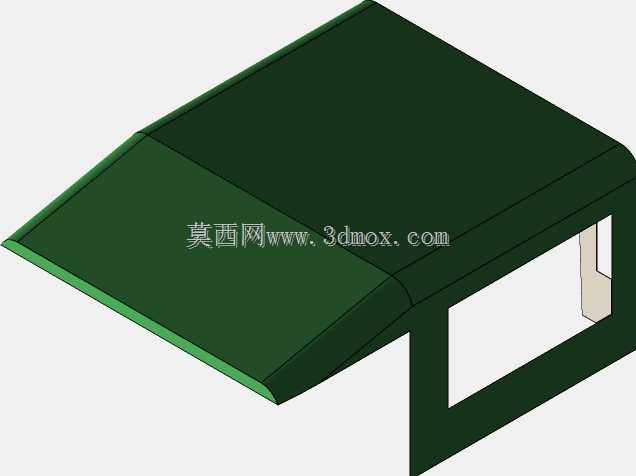

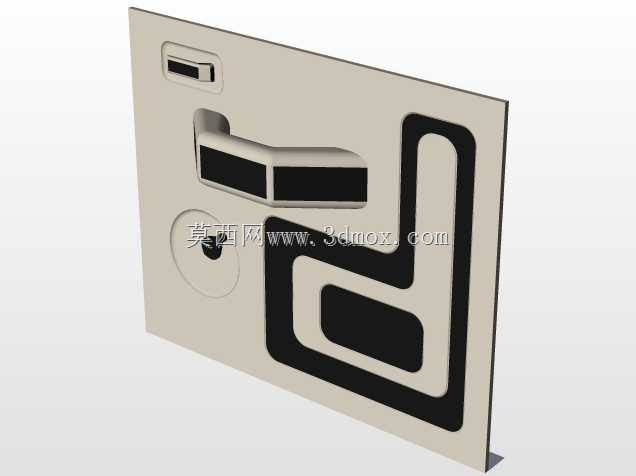

　　模型中驾驶舱采用方正硬朗的轮廓，车顶线条平直，侧窗与后窗开口面积较大，这种处理并非单纯追求视觉风格，而是为了在有限车宽内保留头部空间和侧向观察视野。硬派越野车在低速穿越障碍时，驾驶员需要频繁观察前轮位置、侧坡距离和周边地形，直立的A柱、较宽的门柱以及明确的窗框边界能够帮助建立车身姿态参照。车门以打开姿态呈现，铰链侧位于前围与侧围交接处，门板厚度、窗框加强区和门锁侧安装边均有体现；在实车结构中，该区域往往要承受车门反复开启、密封胶条压缩和侧碰载荷传递，设计时需要在门内板上布置防撞梁、限位器安装点和玻璃升降导轨，三维模型把这些外部边界预留出来，后续细化时可以直接沿门内板曲面补充内板冲压件。

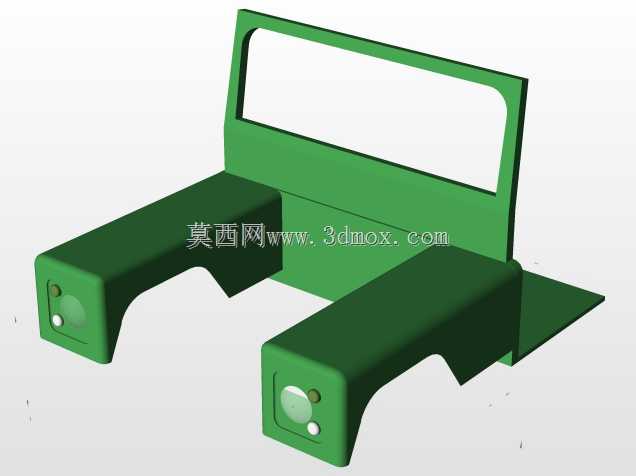

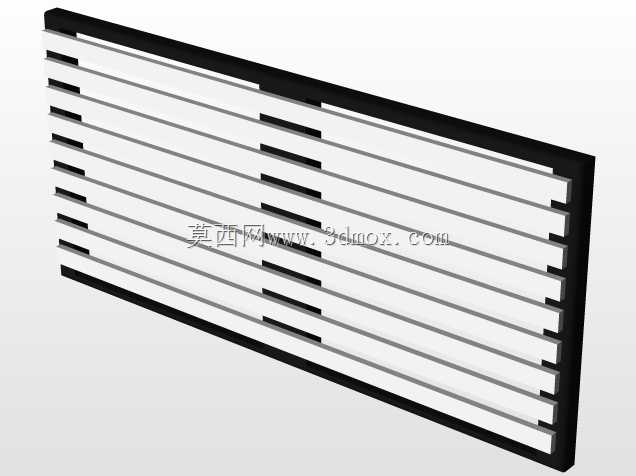

　　前部造型保留了短前悬、高机舱和外露牵引端的特征，车头下方设置了明显的防撞与绞盘安装区域，格栅、拖钩座和前护板之间的层次关系清晰。越野车辆在接近角设计中，前保险杠不能过度向前下方延伸，否则上坡时容易首先接触地面；模型里前端构件相对紧凑，车头下缘向后收束，有利于获得较大的接近角。前机舱侧面与轮罩附近的覆盖件采用折线过渡，既表现出钣金折边的刚度走向，也为翼子板、发动机罩、铰链和撑杆留出安装空间。对于需要加装绞盘、辅助灯、越野护杠或作业设备的改装平台而言，前部结构的安装孔位、横梁高度和散热开口位置都需要在总布置阶段反复校核，该模型可以作为外覆盖件与车架相对位置检查的基础参照。

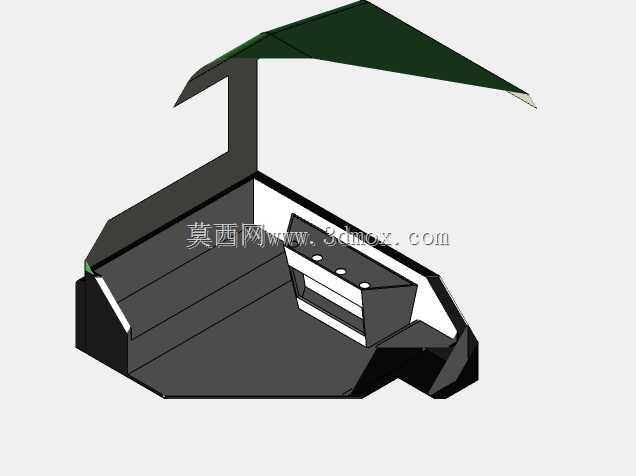

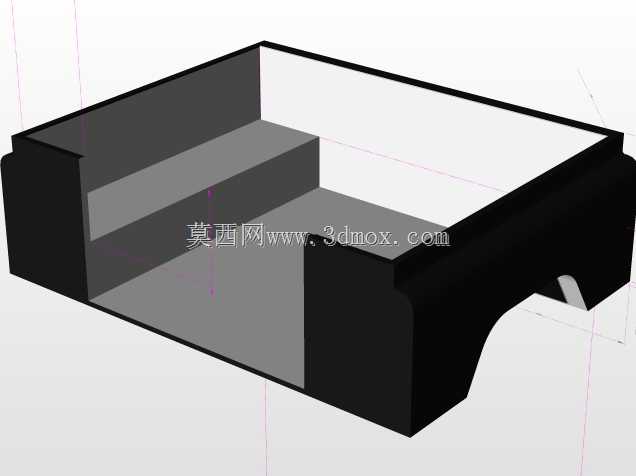

　　座舱内部没有堆砌仪表、座椅等装饰件，而是保留了地板、前围、侧围和后围的大体空间，这种表达方式更适合结构设计早期评审。地板区域需要承接座椅支架、换挡机构、线束通道、地毯隔音层和车身与车架的悬置点；前围则负责分隔发动机舱与乘员舱，同时承担制动真空助力器、空调箱体、雨刮系统和穿线密封件的安装。模型中黑白分色区域把座舱开口、内部底板和外部覆盖件区分开来，使工程师在剖切或隐藏零件时能够快速识别封闭腔体与开放空间。若后续进入详细设计，可在地板横梁、门槛梁和A柱下段补充截面厚度，再根据碰撞传力路径调整加强板形状。

　　从安装边界看，车身下部与车架连接的位置需要保持足够的平直基准，侧围下方不宜出现与悬架跳动、轮胎转向或底盘管线冲突的突出结构。越野工况下车轮上下跳动量较大，转向时轮胎前缘可能接近翼子板内侧，因此轮罩后端与门槛前段的间隙要结合最大转向角、悬架压缩行程和防滑链安装需求综合确定。模型中车身侧面的折线和下部护板形态提示了这些区域的空间限制，设计人员可据此布置燃油管、制动管、线束护槽和侧踏板。车门下沿与门槛之间则要考虑泥水冲刷、密封间隙和越野变形量，不能按城市乘用车的小缝隙思路处理。

　　在建模思路上，该作品采用实体与曲面结合的方式表达车身块面，外轮廓以大面为主，转折处通过明显棱线划分机舱、座舱和货厢衔接段。硬派越野车辆的外观识别度很大程度来自平直表面、短前后悬、高离地间隙和直立窗柱，模型把这些特征集中在车身壳体上，同时省略轮胎、动力总成和复杂内饰，使观察重点落在白车身及外覆盖件的空间关系。对于三维从业者来说，这类模型可用于练习整车级装配参考、钣金件拆分、铰链运动校核、改装件包覆设计和工程图视图表达；对于设备选型人员，则可以借助它理解越野底盘上车体的尺寸边界、附件安装方向以及野外作业车辆对前部防护、座舱密封和侧面维护空间的基本要求。
