立式管道固定支撑安装支座结构

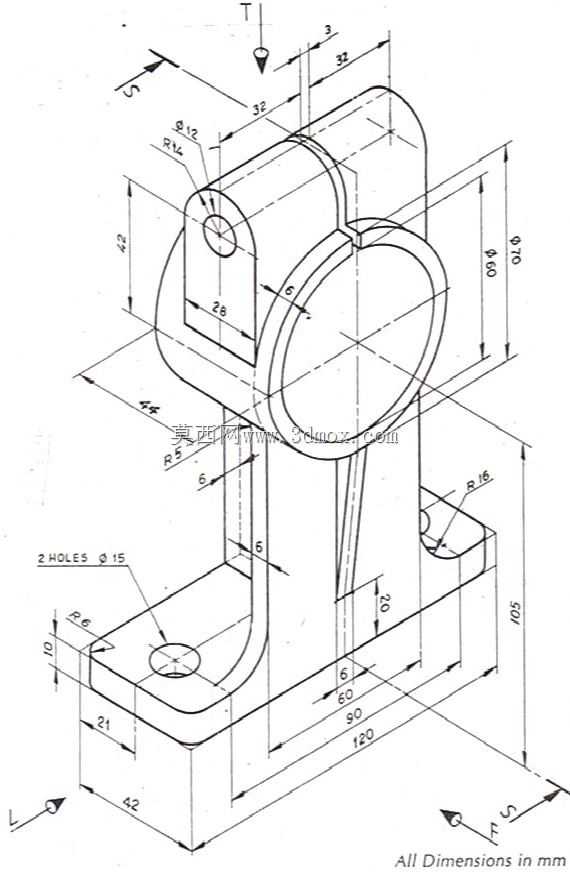

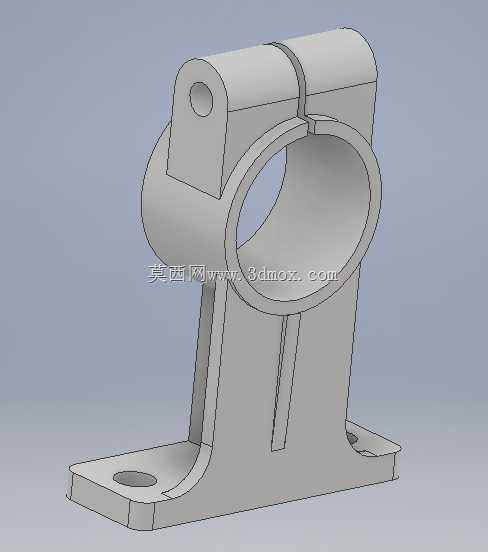

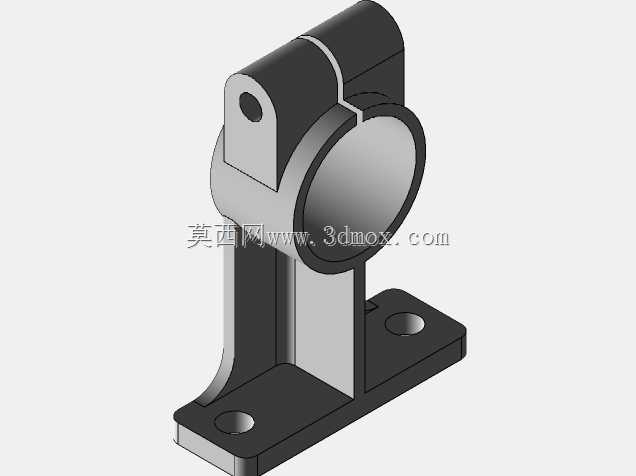

这类管道安装支座主要应用在工业流体输送管路布设场景中，常见于液压站管路排布、车间压缩空气干线架设、小型设备冷却循环水管固定等工况，核心作用是为悬空敷设的管道提供刚性支撑，抵消管路内部流体脉动带来的振动，同时限制管道径向与轴向的非预期位移，避免管路接头因长期受交变应力出现渗漏、松脱问题。从结构设计来看，该支座采用分体式抱箍夹持结构，上半部分的铰接开合结构方便现场安装时直接卡入管道，无需从管道端部穿套，适配已布设完成的管路改造场景，抱箍内侧为整圆弧面，与管道外壁贴合面积大，夹紧时不会对管道外壁造成局部压痕，也能保证夹持摩擦力足够，防止管道在抱箍内出现滑动。支撑立板采用带加强筋的变截面结构，底部安装板与立板之间设置了过渡圆弧加强结构，可有效降低应力集中系数，在承受管道垂直载荷与侧向振动载荷时，避免立板与底板连接处出现断裂失效；立板上开设的长条形减重槽，在不削弱结构整体刚性的前提下减少了材料用量，同时也能降低支座自身重量，方便高空安装作业。底部安装板为矩形平板结构，两端开设安装沉孔，可通过膨胀螺栓或T型螺栓固定在墙面、设备机架或混凝土基础上，安装孔的间距预留了足够的操作空间，方便现场使用扳手拧紧紧固件。设计过程中需要重点匹配夹持管道的外径公差，抱箍的开合间隙预留了螺栓锁紧的调节量，可适配对应公称通径管道的外径尺寸偏差；支撑高度的设定需要匹配管路布设的标高要求，保证管道安装后与相邻设备接口保持同轴，避免管路安装时出现强制对中的情况，减少管路附加应力。这类支座的安装边界需要注意，底部安装面的平面度误差需控制在合理范围内，若安装面存在明显凹凸，需要加装调整垫片，避免支座安装后出现底座翘曲，导致抱箍圆弧变形影响夹持效果；抱箍锁紧螺栓的拧紧力矩需要符合对应管径的紧固要求，既要保证足够的夹紧力，又不能因力矩过大导致抱箍变形夹伤薄壁管道。在实际选型应用中，这类支座适合固定公称通径在中小范围的金属或硬质塑料管道，对于有保温层的管道，还可在抱箍内侧加装橡胶垫，既可以补偿保温层的厚度偏差，也能起到隔振作用，进一步降低管路振动向支撑基础的传递。
