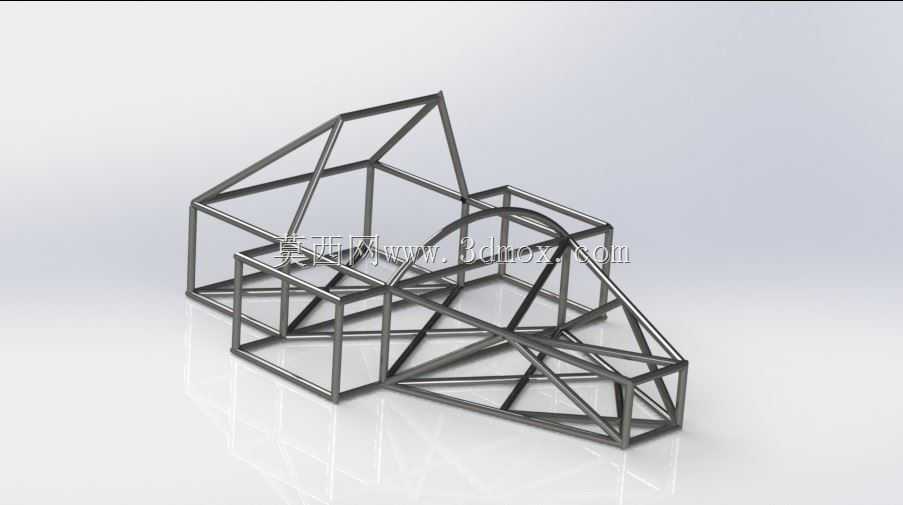

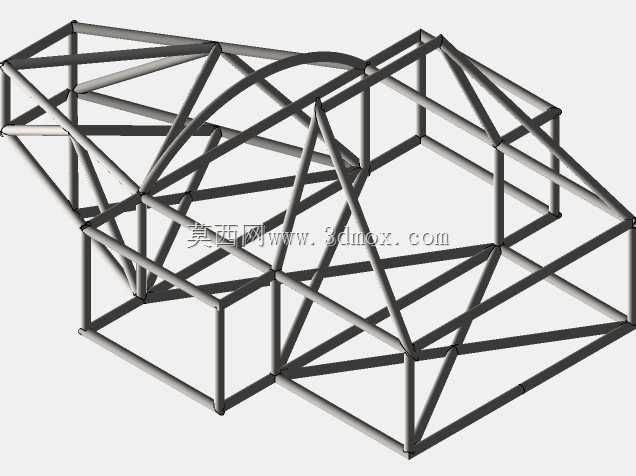

大学生方程式赛车钢管桁架车架结构

该结构为面向大学生方程式赛事设计的钢管空间桁架承载车架，是方程式赛车整车上所有系统的安装基体，承担着动力总成、悬架系统、转向机构、制动单元、座椅及安全装置的全部安装定位功能，同时需要在赛事动态工况下承受加减速、弯道侧倾、路面冲击带来的复合载荷，还要在碰撞场景下通过管材的塑性变形吸收冲击能量，为车手提供足够的生存空间。从结构布局来看，设计阶段优先划分了前舱、驾驶舱、动力舱三个核心功能区域：前舱区域预留了前悬架硬点安装位、前防撞结构安装空间以及转向机构的布置通道，管材走向完全避让前轮跳动的最大包络边界，避免转向与悬架运动过程中出现结构干涉；驾驶舱区域严格按照人机工程要求确定了舱体宽度、座椅安装面高度、方向盘操作空间以及安全带固定点的位置，管材排布兼顾了车手进出的便利性与侧碰防护强度，侧边防撞杆的排布密度与管材规格经过载荷校核，能够满足赛事规则里的侧碰防护要求；动力舱区域根据动力总成的外形轮廓与安装悬置点位置设计了承载横梁，预留了散热系统、供油系统、排气系统的布置空间，后悬安装点的位置经过硬点校核，能够保证悬架几何参数在设计目标范围内。整个车架采用空间桁架结构形式，所有管材连接节点均采用相贯线焊接设计，避免出现应力集中的突兀连接结构，管材的走向尽量沿载荷传递路径排布，让每根管材主要承受轴向拉压载荷，充分发挥钢管材料的力学性能，在保证整体刚度、强度满足设计要求的前提下尽可能降低结构自重。设计过程中同步考虑了各系统的安装边界：悬架安装硬点的位置精度控制在建模公差允许范围内，保证后期装配时悬架定位参数不需要大范围调整；转向系统的安装支座与车架管材一体化设计，减少额外的连接支架带来的重量增量；制动管路、线束的走向预留了固定点位置，避免后期布线时与运动部件产生干涉。从实际赛事应用场景来看，这类桁架式车架是方程式赛车尤其是学生方程式赛事中应用最广泛的结构形式，相比单体壳结构具备加工门槛低、维修方便、成本可控的优势，管材规格的选择根据不同区域的载荷大小差异化匹配，高载荷区域采用壁厚更大、直径更高的管材，低载荷区域采用小规格管材实现减重，整体质心位置经过反复调整，尽量靠近整车设计质心，提升车辆的动态操控响应。
