多芯编织屏蔽电力电缆三维结构模型

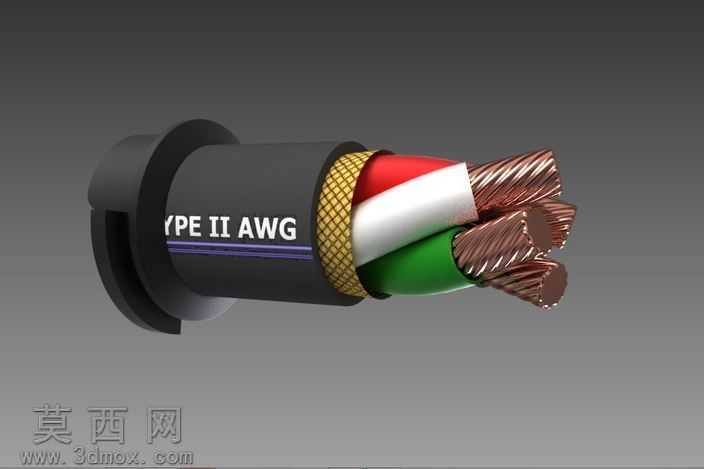

本模型为多芯屏蔽电力电缆的剖切展示三维模型，建模阶段采用分层递进的构建逻辑，首先完成内部三根铜质导电线芯的建模，每根线芯由多股细铜丝绞合而成，建模时通过螺旋阵列命令还原铜丝绞合的真实捻距与排布角度，还原多股铜线绞合后紧密贴合的结构特征，避免单根实体模拟线芯带来的失真问题。在线芯外层，分别为三根导体添加红、白、绿三色绝缘层结构，绝缘层采用挤出包覆的建模逻辑，通过沿导线路径扫描的方式生成均匀厚度的绝缘实体，还原绝缘层与铜芯之间无间隙贴合的实际生产状态。在三根带绝缘层的线芯外侧，构建金属编织屏蔽层结构，该部分通过交叉编织的网格阵列方式建模，还原铜质编织网的交错纹理与包覆角度，体现屏蔽层对内部线芯的电磁防护作用，编织层的网格密度、编织角度均参考常规低压屏蔽电缆的实际工艺参数设置。最外层为黑色橡胶外护套结构，护套建模时还原线缆端部的接头基座结构，基座带有侧边定位卡扣，还原电缆与设备连接端的固定结构特征，外护套表面添加型号标识的纹理细节，通过贴图与凹凸纹理结合的方式呈现标识的印刷质感。渲染阶段针对不同材质做了精细化参数调整：铜质线芯部分设置高反射金属材质，调整粗糙度参数还原纯铜的温润金属光泽，避免过度镜面反射带来的塑料感；绝缘层部分设置半哑光的塑料材质，分别匹配红、白、绿三色的基础色，添加轻微的表面粗糙度模拟PVC绝缘材料的质感；编织屏蔽层设置黄铜金属材质，调整纹理映射让编织网格的凹凸质感更真实，体现金属编织网的立体结构；外护套部分设置黑色哑光橡胶材质，添加细微的颗粒纹理模拟橡胶表面的磨砂质感，同时调整材质的环境反射参数，让橡胶材质呈现出适度的反光而不显得生硬。模型采用剖切展示的设计思路，将电缆从端部做阶梯式剖切，逐层露出外护套、编织屏蔽层、绝缘层、铜芯的完整结构，让观看者可以清晰理解屏蔽电缆的分层构造，解决了整根电缆模型无法展示内部结构的问题。建模过程中严格控制各层结构的厚度比例，参考常规AWG规格线径的参数设置各层尺寸，确保模型结构比例符合真实电缆的生产规范，可用于电气布线教学、产品结构展示、线缆装配模拟等场景。模型的各部件均做了独立分组，可单独隐藏或显示任意一层结构，方便进行分层展示与结构拆解演示，端部的接头结构也做了细节还原，包括定位卡槽的尺寸、基座的倒角处理都参考实际连接器的结构设计，让模型整体的真实度得到提升。
