三菱格蓝迪车用三角区域组合车灯设计

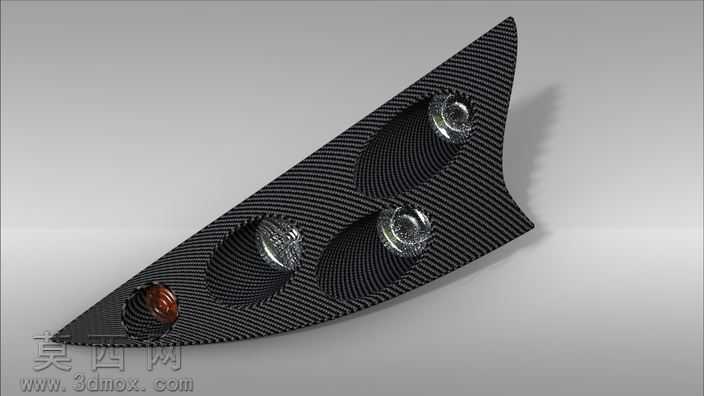

本作品为三菱格蓝迪车型专属的三角区域组合车灯三维设计，建模阶段依托Rhino软件完成全参数化曲面构建，首先对照车型A柱下方三角安装位的实车扫描点云数据，精准提取安装基面的三维轮廓边界，确保灯具整体外曲面与车身侧围、翼子板的拼接缝隙控制在0.2mm以内，完全匹配整车外饰的装配公差要求。建模过程中采用多曲面拆分拼接的思路，将灯具整体拆分为安装基座、灯组腔体、透镜固定位、灯罩密封边四个独立结构模块，每个模块的曲面均经过G2连续曲率校验，避免后续渲染或结构导出时出现破面、褶皱问题。材质设计上，灯具安装基座表面采用碳纤维纹理材质，通过调整纹理的UV映射方向，让碳纤编织纹路顺着灯具三角造型的斜边走向均匀排布，还原改装款碳纤纹理灯具的质感；四个灯位分别对应不同功能的光学组件，其中最下方的红色灯位为侧转向提示灯，上方三个透明灯位分别为近光补光、远光辅助、示宽灯组，每个透镜组件都单独构建了内部反光杯、透镜固定卡扣、接线端子的细节结构，透镜材质设置为高透光学亚克力，调整折射率与透光率参数还原真实玻璃透镜的光线折射效果。渲染阶段采用HDRI环境光搭配定向补光的方案，主光源从侧上方45度角投射，突出碳纤表面的编织纹理凹凸质感，同时在透镜位置添加微弱的自发光效果，模拟灯组未点亮时透镜的通透反光感，阴影参数调整为软阴影模式，让灯具在展示平面上的投影自然柔和，避免生硬阴影破坏产品的精致感。结构设计上充分考虑实际装车的装配需求，基座背面预留了与车身安装位匹配的三个卡扣固定点，灯组腔体内部设计了线束走线槽与密封胶条安装槽，确保灯具安装后具备良好的防水防尘性能，每个灯位的透镜固定座都做了加强筋结构设计，避免车辆行驶过程中震动导致透镜移位。整体设计在保留原车安装适配性的基础上，采用碳纤纹理外观与多灯组组合的设计，兼顾了实用性与外观改装的视觉效果，所有曲面结构均经过拓扑优化，可直接导出为STEP/IGES通用格式用于后续的结构验证、3D打印样件制作或开模生产参考。
