双立板带孔支撑安装座结构设计

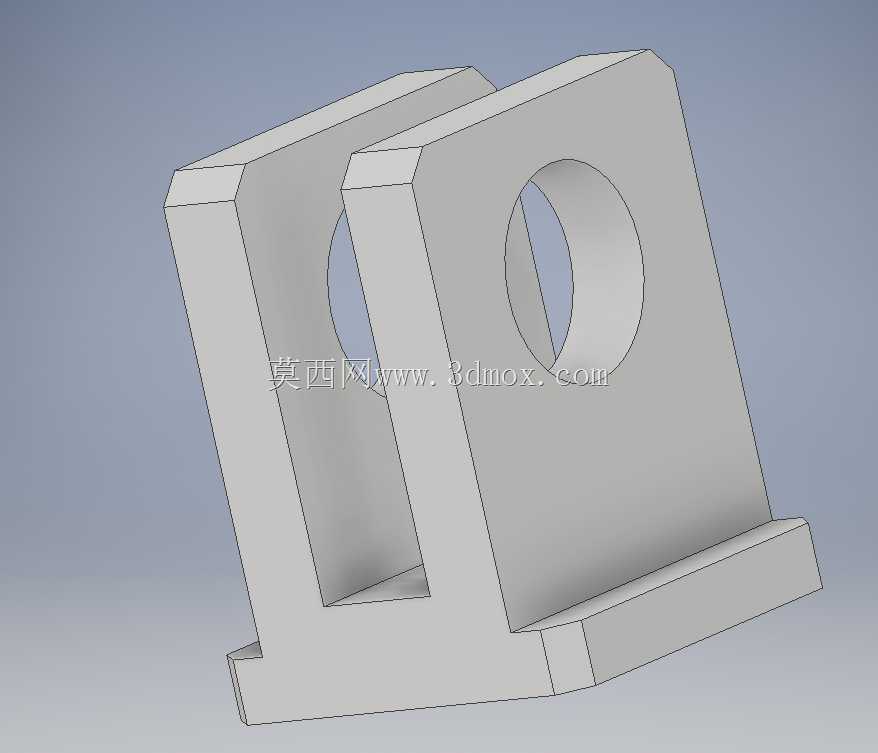

该双立板带孔支撑构件多用于轻工输送线侧边导向轮安装、小型工装夹具的定位模块搭建，也可作为桌面级实验设备的轴类零件支撑基座，在自动化产线的旁承工位、小型检测设备的转轴固定场景中十分常见。构件底部为一体化平直安装底板，底板预留足够的螺栓沉头安装空间，安装时可通过内六角螺栓直接固定在型材台面或设备安装基板上，底板与安装面的贴合面做了平面度公差约束，避免安装后出现立板倾斜的问题。两块平行立板垂直设置在底板上方，立板与底板的衔接处做了局部加厚的过渡结构，可分散立板受载时的应力集中，避免长期受径向载荷出现衔接处开裂的问题。两块立板同轴设置圆形通孔，孔壁做了粗糙度约束，可直接穿装光轴、铰接销轴，也可在孔内加装轴套、滚动轴承来适配转动类零件的安装需求，孔的同轴度公差控制在合理区间，避免穿轴后出现卡滞、转动不畅的问题。立板顶部做了倒角处理，既去除加工锐边避免装配时划伤操作人员，也能减少零件搬运过程中的边角磕碰损伤。立板之间预留了足够的间隙空间，可容纳齿轮、带轮、铰接摆臂等配套传动零件，不会出现运动干涉问题。设计过程中优先采用对称式结构布局，降低建模与加工的复杂度，同时保证两个立板的受力均匀，避免单侧受载出现结构变形。未做明确标注的立板顶部高度可根据实际安装场景的空间边界做适应性调整，常规工况下取30mm即可满足多数轻载支撑场景的刚度需求，若用于重载支撑场景可适当加厚立板厚度、加大底板宽度来提升整体结构的承载能力。建模时优先采用拉伸、切除、倒角等基础特征完成结构搭建，特征树逻辑清晰，后续修改参数时可直接调整草图尺寸快速生成适配不同安装空间的衍生型号，无需重新搭建整体结构。该构件的整体外形规整，无复杂曲面结构，既可以采用整块铝料铣削加工成型，也可通过板材焊接后做孔位精加工的方式制作，加工成本低，适配多种加工工艺，在小型非标设备的搭建过程中可快速调用修改，缩短设计周期。
