马自达RX7跑车制动卡钳结构设计

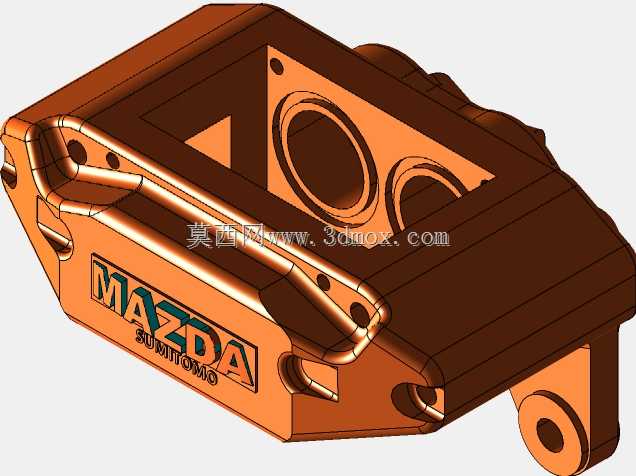

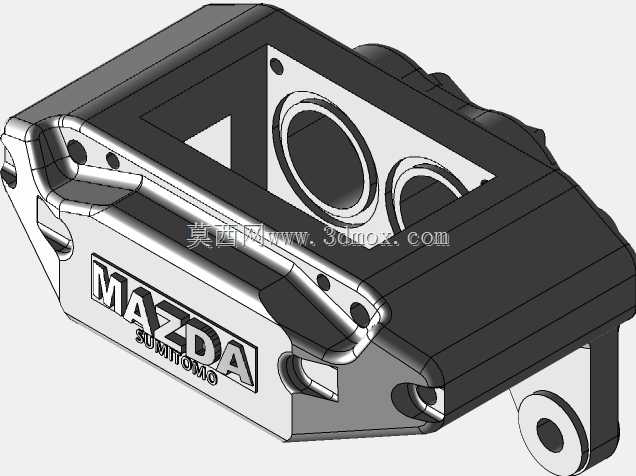

这款制动卡钳是面向经典后驱跑车制动系统开发的核心执行部件，主要适配大马力后驱车型的前轮制动工况，在车辆频繁加减速、连续弯道制动、高速紧急制动场景下承担夹紧制动盘、将液压推力转化为制动力矩的核心作用，是决定车辆制动脚感、制动稳定性、热衰减抗性的关键结构件。从结构设计逻辑来看，整体采用一体式铸造本体的布局思路，本体上预留的两个同轴大直径缸孔用于安装制动活塞，活塞轴线与制动盘端面保持严格垂直，保证制动时刹车片能均匀贴合盘面，避免偏磨导致的制动力波动与异响。本体侧面的加强筋布局并非随意设置，而是经过受力路径优化：制动时卡钳承受的反向力矩会顺着安装耳座传递到转向节，筋条沿着力矩传递方向布置，在不额外增加本体壁厚的前提下，将大制动力下的本体形变量控制在0.1mm以内，避免活塞偏卡、制动拖滞的问题。安装边界方面，卡钳的两个安装耳座孔位间距、孔轴公差完全对应原厂转向节的安装点位，耳座端面预留了刹车片浮动的间隙空间，保证制动解除后刹车片能顺利回位，减少行车过程中的拖滞阻力。本体侧面的品牌标识区域采用下沉式结构设计，既避免标识在长期使用中被泥沙磨损，也不会额外增加卡钳的外部轮廓尺寸，保证轮毂安装时不会出现干涉问题。从实际使用场景的适配性来看，卡钳本体的散热槽布局顺着车辆行驶时的气流方向设置，连续制动时气流能顺着槽体带走活塞区域的热量，降低制动液高温气阻的风险；本体上的多个小孔位分别用于安装放气螺钉、刹车片定位销、防尘挡板，每个孔位的深度、公差都经过匹配设计，放气螺钉孔位于缸体最高位置，能保证更换制动液时彻底排出管路空气，避免空气残留导致的制动脚感发软。定位销孔采用不等径设计，一端为光面导向段，一端为密封段，配合橡胶防尘套能阻挡泥沙、雨水进入销孔，避免长期使用后销子锈蚀卡滞，保证卡钳浮动顺畅。整个卡钳的外形轮廓完全避开了轮毂辐条、半轴防尘套、转向拉杆等周边部件的运动包络，在最大转向角度、悬架全行程跳动工况下都不会出现运动干涉，适配多尺寸改装轮毂的同时，也能满足原厂装车的互换性要求，不需要额外修改周边部件即可直接替换原厂卡钳，兼顾了制动性能提升与安装便利性。
