多功能垂钓作业集成钓台结构设计

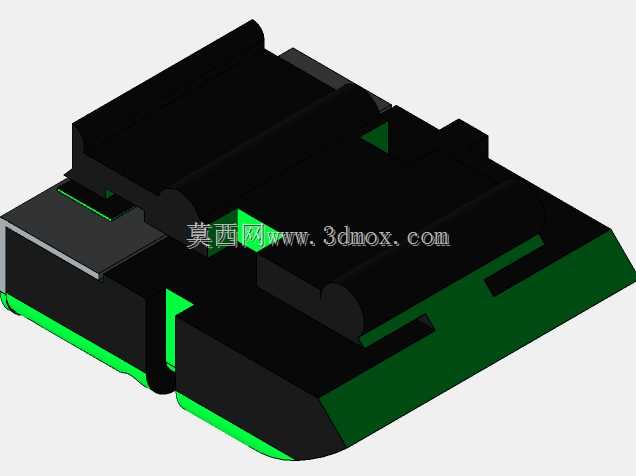

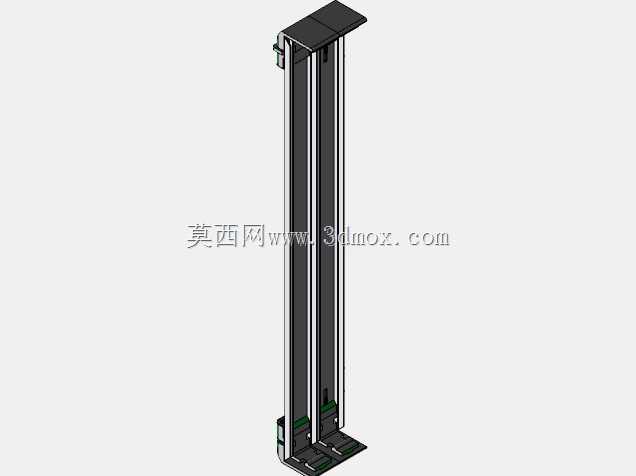

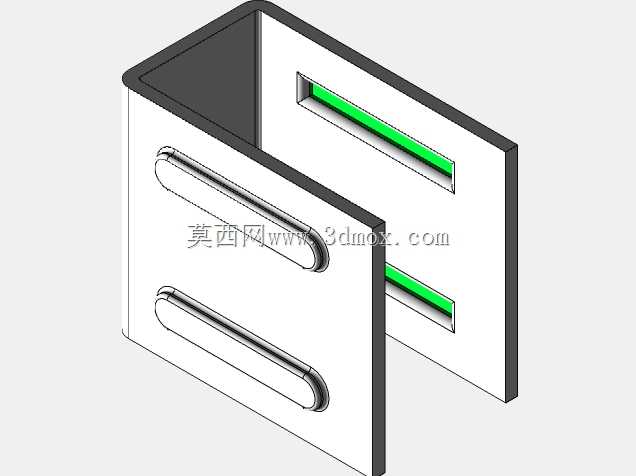

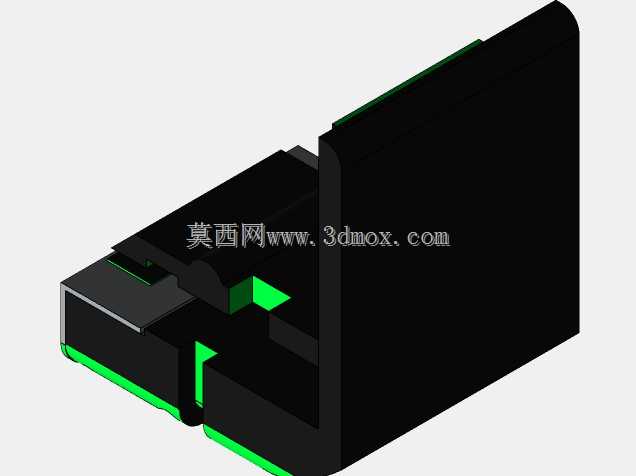

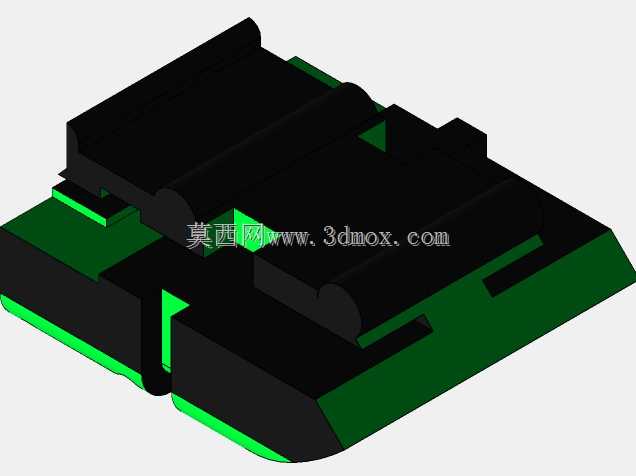

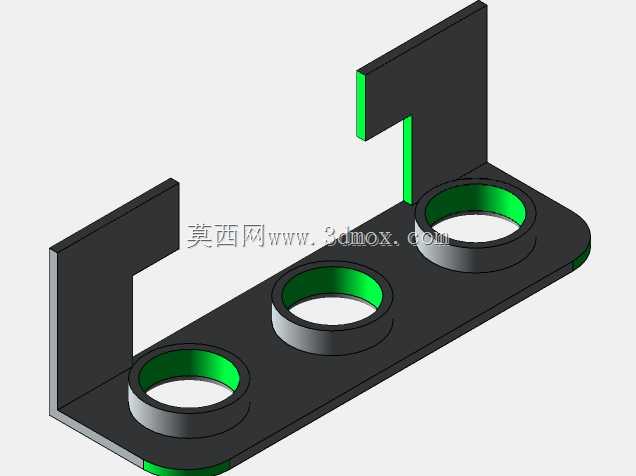

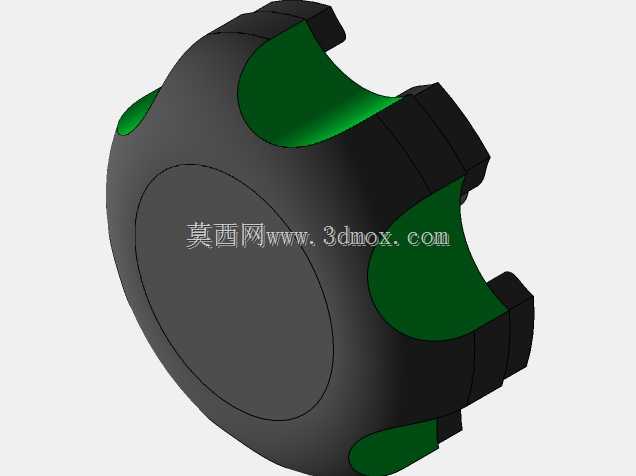

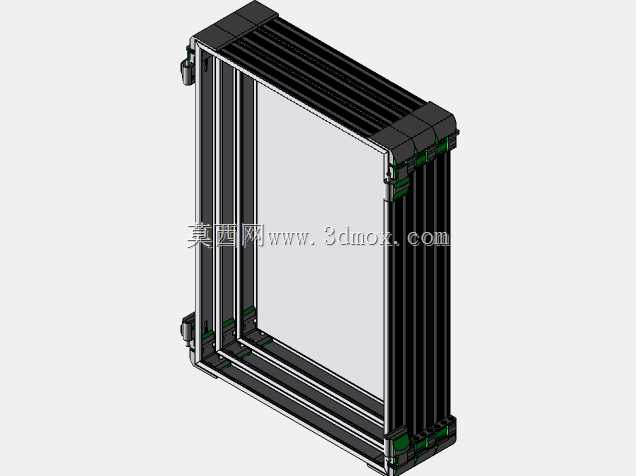

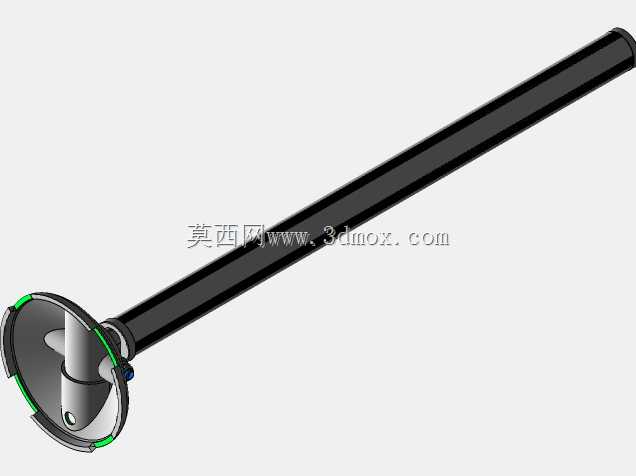

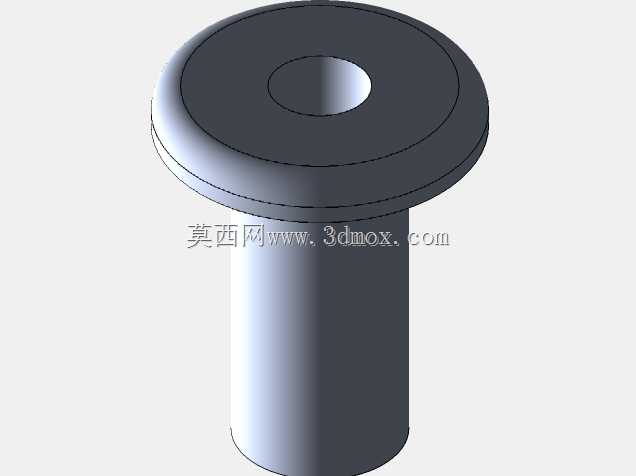

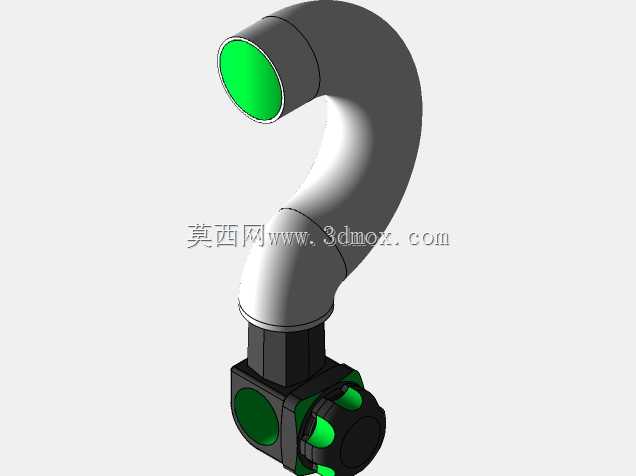

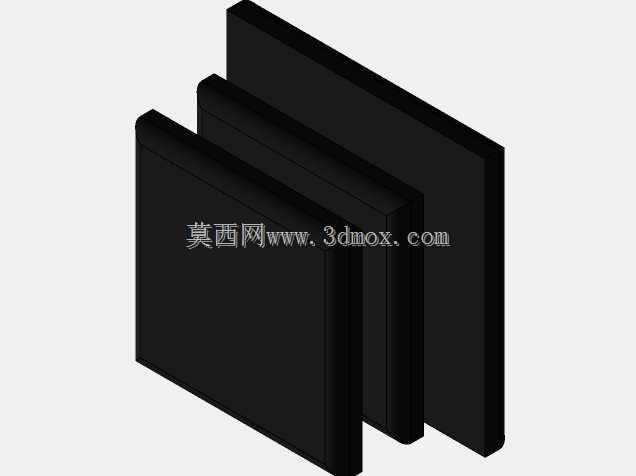

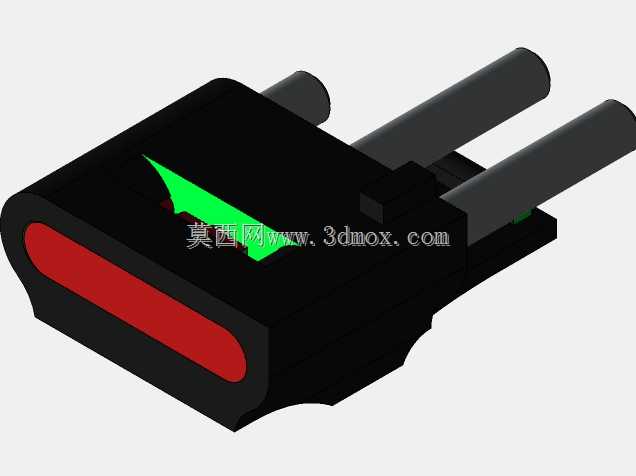

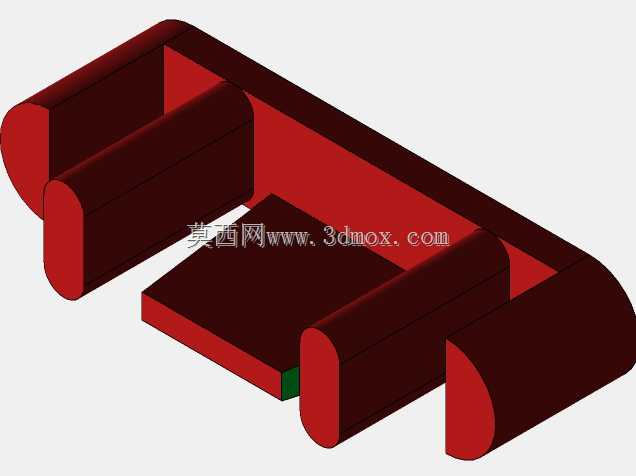

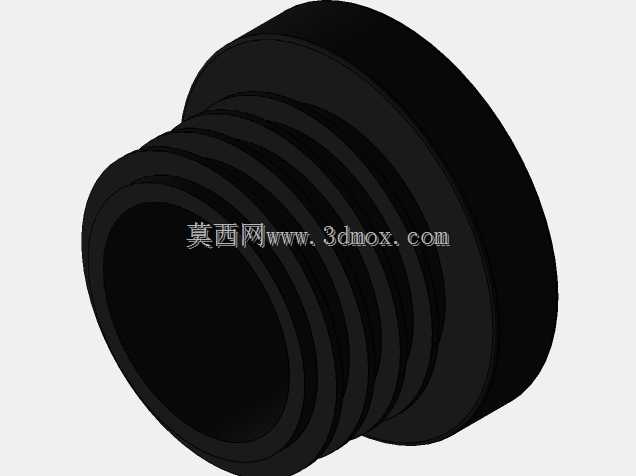

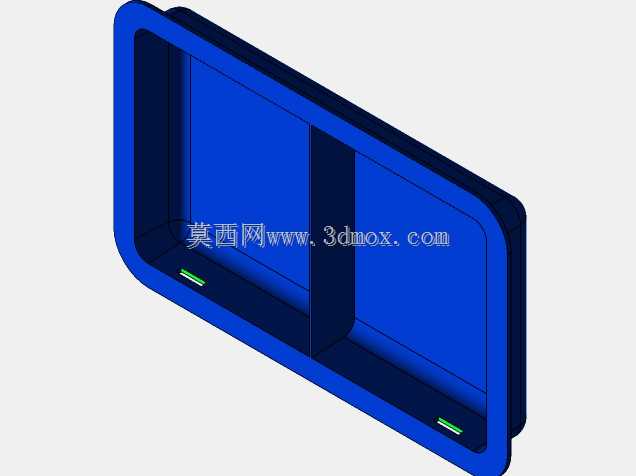

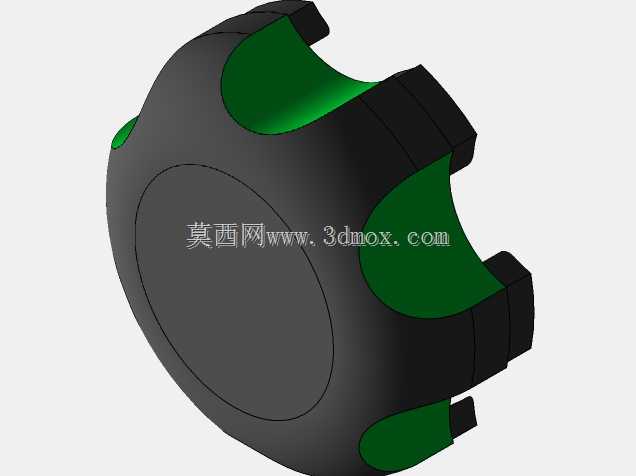

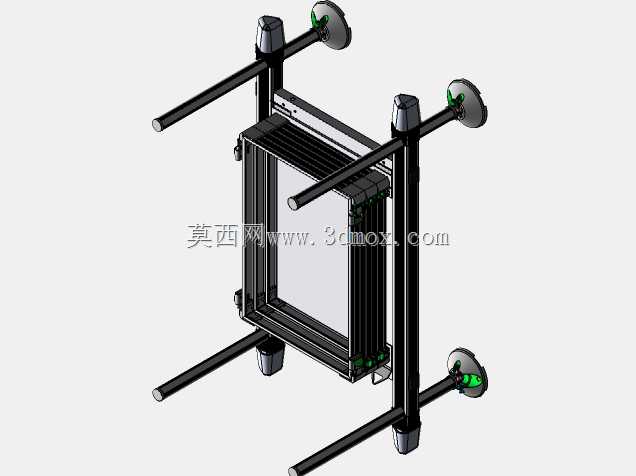

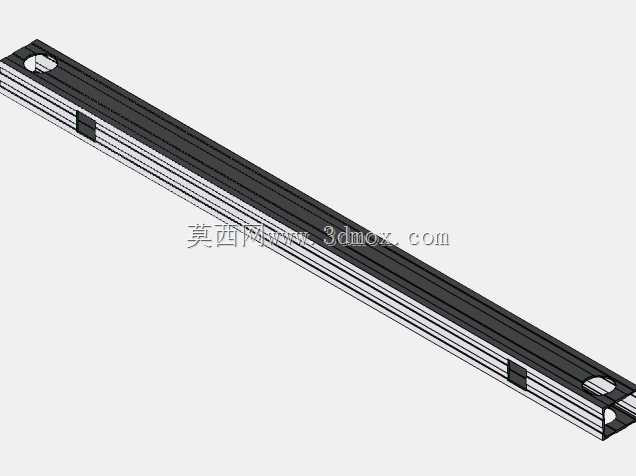

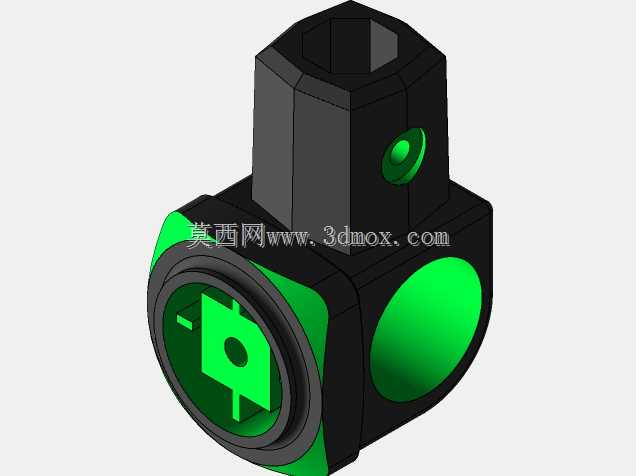

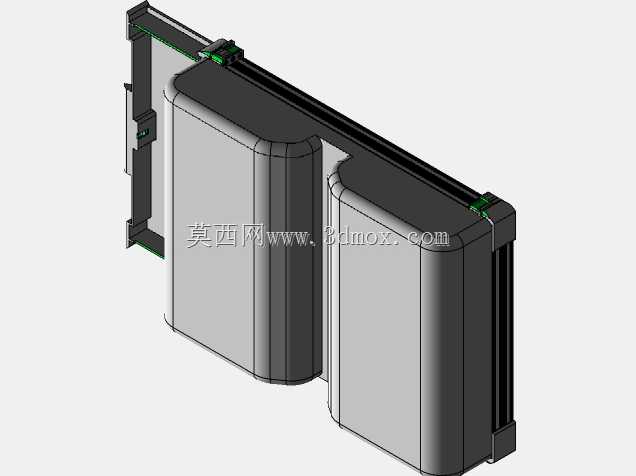

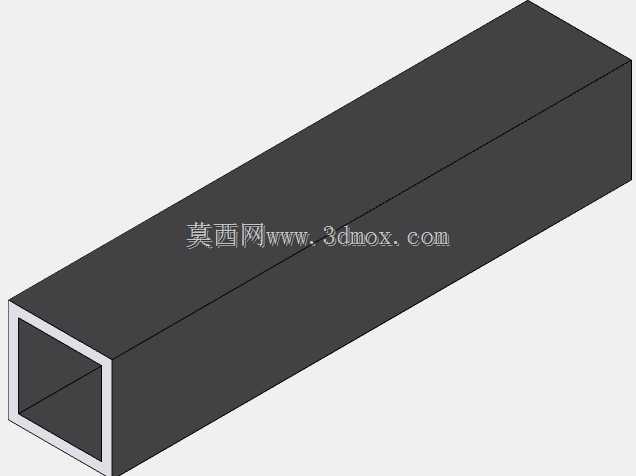

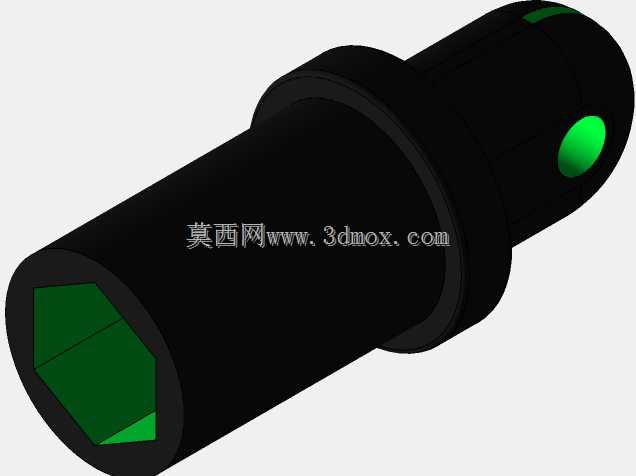

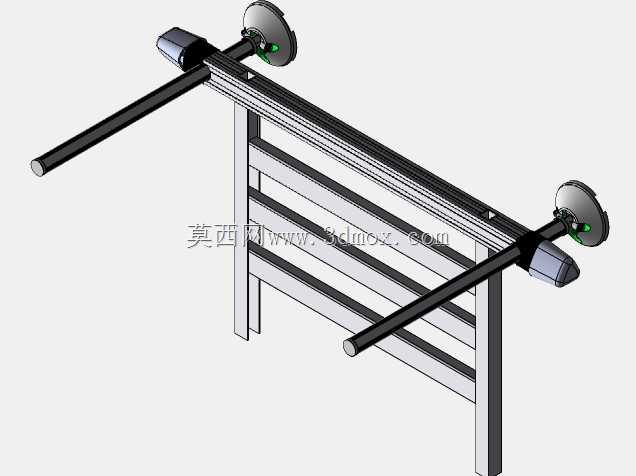

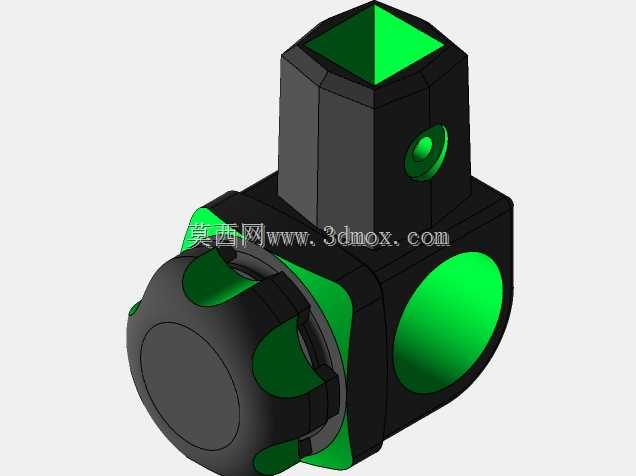

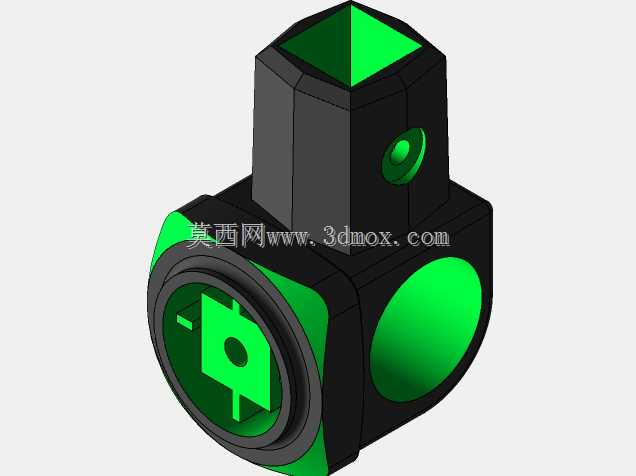

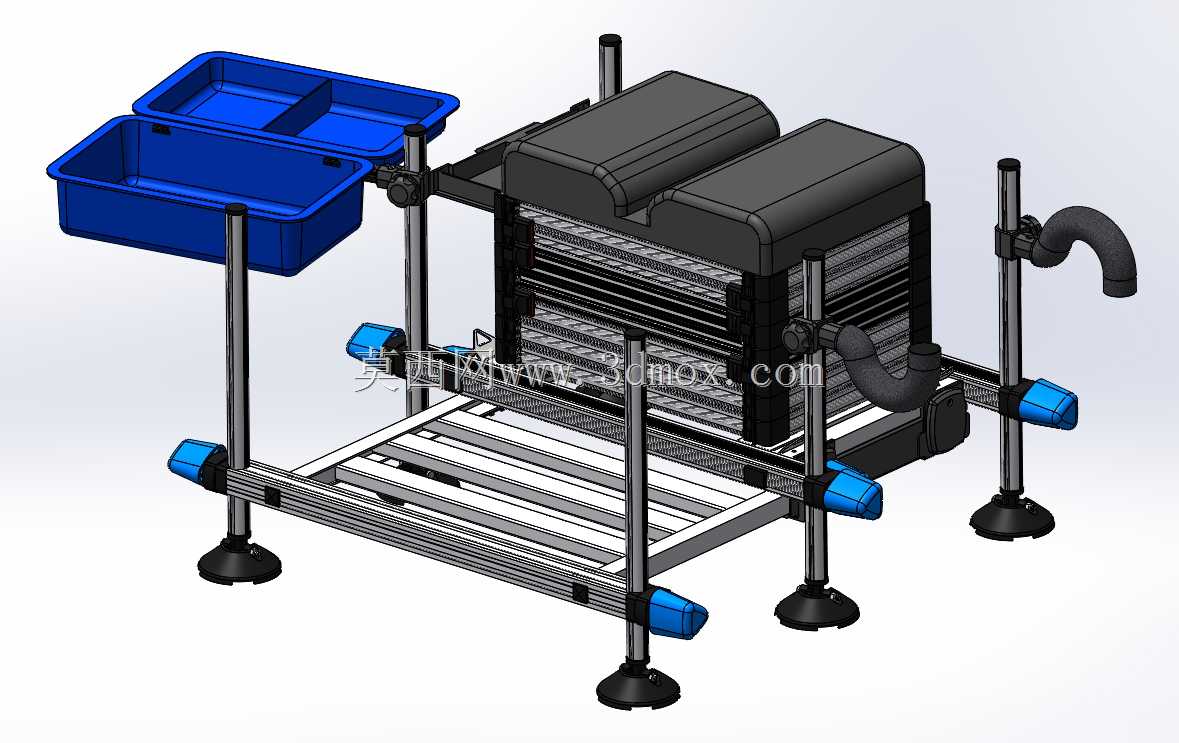

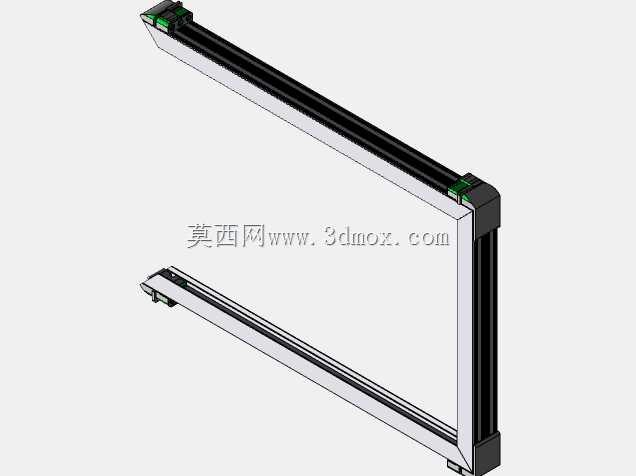

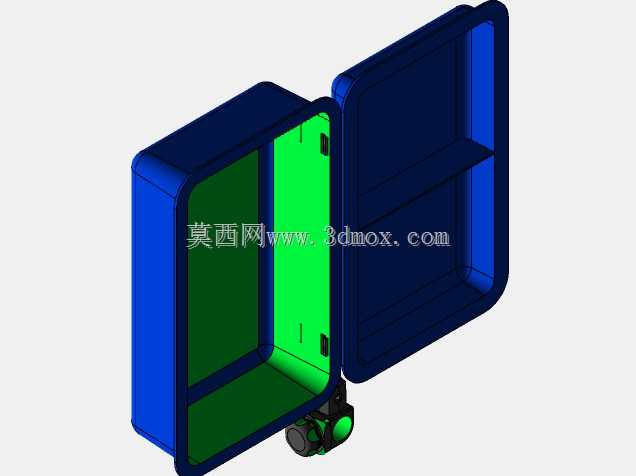

这款集成式钓台结构主要面向户外野钓、竞技垂钓等场景设计，核心是解决传统垂钓作业中装备零散、架设耗时、操作空间不足的痛点。整体采用框架式承载结构，主体箱体采用分层布局，上层翻盖设置独立储物格，可分类存放线组、浮漂、小配件等常用渔具，翻盖内侧预留绿色衬板区域，可作为临时开饵、整理钓具的操作平面，翻盖开启角度通过侧边阻尼结构限位，避免户外阵风导致翻盖突然闭合干扰作业。主体箱体中部为大容量储物腔，可容纳鱼护、抄网杆、备用钓线组等尺寸偏大的渔具，箱体下部设置散热格栅结构，针对需要携带增氧泵、小型照明电源的场景预留通风间隙，避免密闭空间内设备积热。支撑系统采用多杆式可调支腿结构，四根主支腿分布在箱体四角，每根支腿搭配独立锁紧旋钮，可根据岸边地形、水位高差单独调节伸出长度，适配凹凸不平的滩涂、坡度岸线等复杂架设环境，支腿末端设置防滑脚垫，接触泥地、岩石面时可增大摩擦力，避免作业过程中整体结构滑移。除主支腿外，结构额外延伸出多根横向支撑杆，分别对应饵盘架、鱼护架、炮台架、夜钓灯架的安装位，所有外接配件的安装接口统一采用快拆式锁紧结构，无需额外工具即可完成配件装拆，架设时可根据个人操作习惯调整配件的伸出长度与偏转角度。设计过程中优先考虑户外携带的便利性，整体结构在满足承载强度的前提下，对非受力区域的壳体做了薄壁化处理，支腿采用空心管材降低整体自重，所有突出杆件均做圆角钝化处理，避免搬运过程中剐蹭衣物或划伤使用者。结构的安装边界充分考虑常规垂钓作业的操作空间需求，支腿完全收拢时整体轮廓可适配家用轿车后备箱的常规放置尺寸，支腿完全展开时横向支撑跨度可满足单人坐钓时的操作范围，不会出现配件距离过远导致操作不便的问题，箱体与支撑框架的连接位置设置加强筋，满负载放置渔具与坐人承载时不会出现结构变形，各转动铰接位置预留耐磨衬套安装位，长期户外使用反复开合调节也不会出现松旷间隙。
