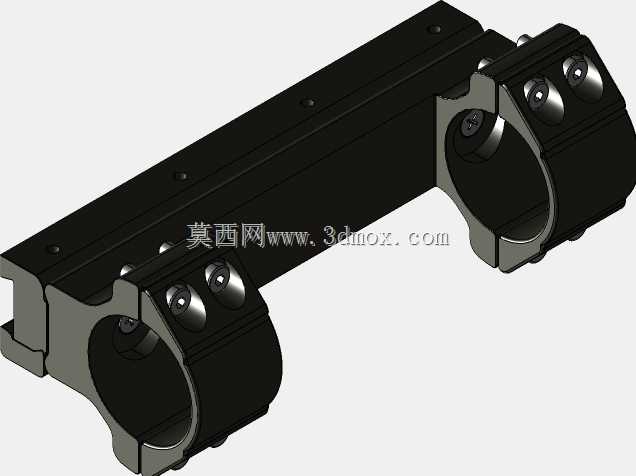

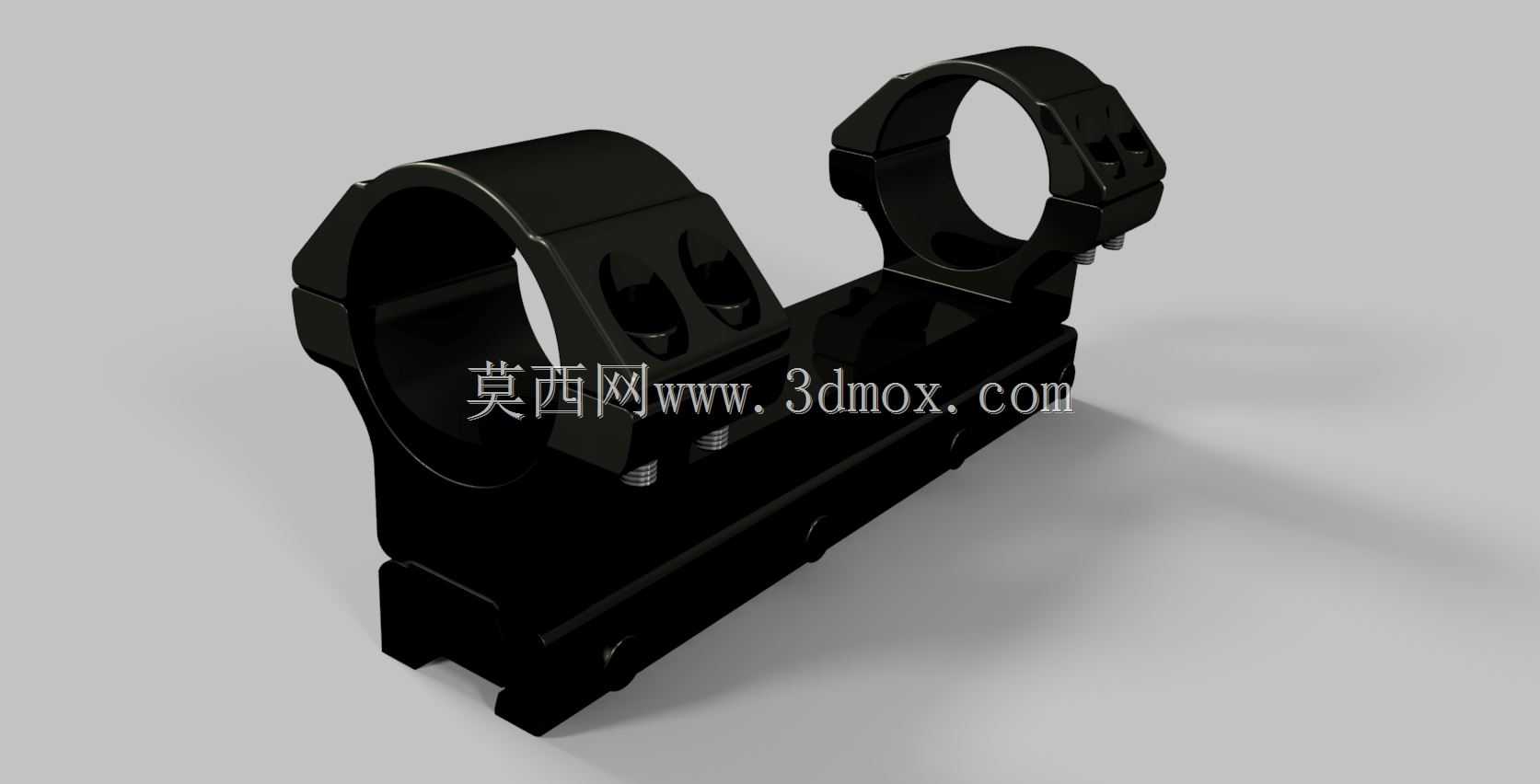

25.4mm管径高燕尾式瞄准镜连体安装夹具

这款连体式瞄准镜安装夹具，主要适配采用11mm标准高燕尾导轨的枪械平台，用于固定管径25.4mm的光学瞄准镜，在民用射击运动、狩猎装备、战术配件改装领域应用广泛。不同于分体式镜座需要分别调校两个环体的同轴度，连体结构从设计根源上保证了两个夹持环的位置精度，安装时无需反复调整前后环的对齐度，能大幅降低瞄准线装调的工作量，避免因分体环错位带来的光轴偏移问题。夹具底部的燕尾卡槽采用标准梯形截面设计，卡槽两侧预留了紧定螺钉安装位，安装时将卡槽对准导轨推入到位后，拧紧侧面的紧定螺钉即可完成锁止，可承受射击时的连续后坐冲击，不会出现沿导轨方向窜动、横向偏移的问题。两个夹持环的内孔做了微倒角处理，避免装入瞄准镜时刮伤镜身表面的氧化层，环体上的锁紧螺钉采用对称排布设计，拧紧时可保证环体对镜身的夹持力均匀分布，不会出现局部应力集中夹伤镜管的问题，同时能保证夹持力足够，在大口径枪械的后坐冲击下也不会出现瞄准镜转动、移位的情况。整体采用一体式铣削成型结构，相比拼接式结构刚性更强，长期使用不会出现连接部位松动变形的问题，外形轮廓做了圆角过渡处理，没有尖锐棱角，既避免安装使用时划伤操作人员，也能减少不必要的凸起勾挂携行装具。安装边界方面，夹具底部燕尾面到环体中心的高度为标准高燕尾尺寸，适配多数需要抬高瞄准线的使用场景，两个环体的间距经过优化，既可以适配多数主流定倍、变倍瞄准镜的镜身平直段长度，也不会遮挡瞄准镜的调节旋钮位置，安装后不影响弹道调节、倍率调节旋钮的正常操作。设计时充分考虑了实际使用中的受力情况，紧定螺钉、锁紧螺钉的规格统一，安装时仅需单一规格的内六角扳手即可完成全部操作，野外环境下拆装维护十分便捷，环体内壁可根据使用需求粘贴缓冲胶垫，进一步提升夹持摩擦力同时保护镜身表面。
