小区公园落地式漫步健身器械结构

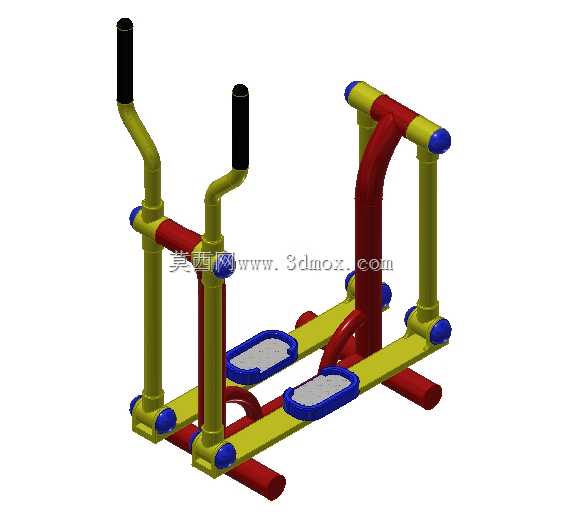

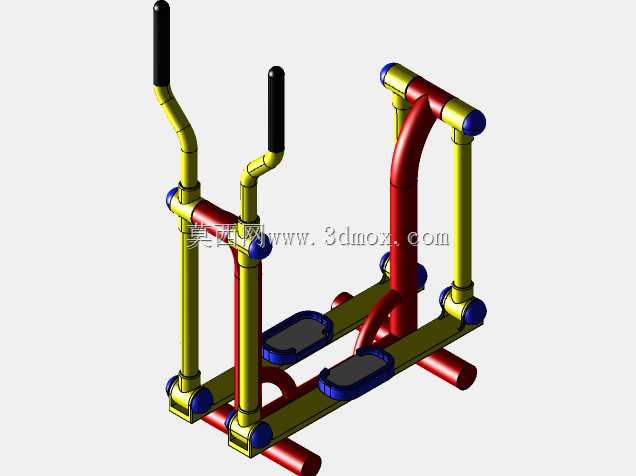

这类落地式漫步器械是社区公共健身场景里的高频配置，多安装在小区活动区、市政公园健身角、村镇文体广场这类开阔平整的硬化场地上，适配全年龄段人群做低强度下肢活动，不需要额外接电或者复杂运维，日常仅需定期检查紧固件松紧即可长期使用。从结构设计逻辑来看，整体采用框架式管体拼接架构，主支撑立柱选用大口径厚壁管材，底部通过膨胀螺栓与硬化混凝土地面固定，安装时需要预留前后各一米、左右各半米的活动安全边界，避免使用者运动时与周边障碍物发生磕碰，整体落地占地长度约1.2米，宽度约0.6米，扶手顶端距安装地面高度约1.3米，踏板距地面高度约12厘米，符合普通成年人站立活动的人机工程尺寸。两侧的摆臂结构通过耐磨轴套与主框架连接，踏板表面做防滑纹理处理，运动时踏板随摆臂做前后弧形摆动，模拟步行、慢走的动作轨迹，扶手位置做了防滑包覆处理，使用者握持时可以稳定上半身重心，避免运动过程中失衡。设计阶段优先考虑户外使用的耐候性，管体衔接处做满焊处理后整体做户外喷塑涂层，不同功能区域用黄、红两色涂层做区分，既起到视觉警示作用，也能延缓户外日晒雨淋带来的涂层老化、管材锈蚀问题。结构上没有复杂的传动组件，所有转动配合位置都预留了润滑注油通道，日常维护时不需要拆解整体框架，仅需定期向轴套位置注入润滑脂即可保证摆动顺畅，不会出现卡滞、异响问题。两侧摆臂的摆动幅度做了机械限位设计，避免摆动角度过大导致使用者肌肉拉伤或者重心失控，踏板下方预留了足够的离地间隙，摆动过程中不会与地面或者底部框架发生剐蹭。这类器械的结构建模需要重点把控管体相贯线的衔接精度，轴孔配合位置的同轴度公差，以及安装孔位的定位尺寸，确保实际加工焊接后各部件可以顺利装配，转动部位无别劲问题，安装后整体框架无晃动感，满足公共区域高频次使用的强度要求。
