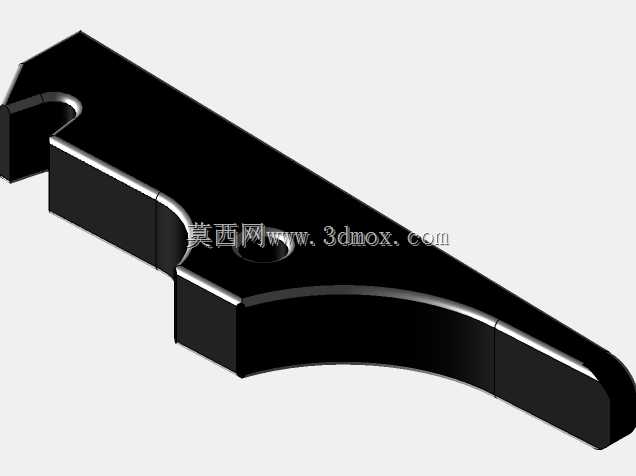

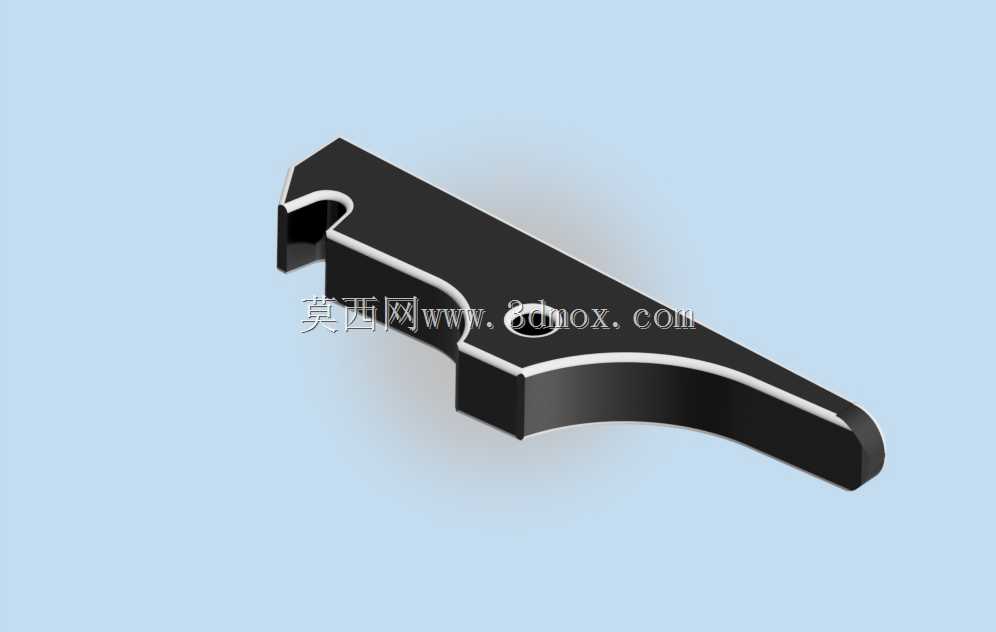

CZ52枪械抽壳钩结构三维建模

作为枪械自动循环流程里的核心受力构件，抽壳钩的结构合理性直接决定了供弹、退壳动作的可靠性，这款适配CZ52手枪的抽壳钩模型，完全还原了实物的受力结构与装配边界，可直接用于枪械原理教学、结构仿真验证、同类型构件的逆向设计参考。从实际工况来看，抽壳钩在枪械击发后需要承受弹壳底部的轴向拉力，同时要在套筒后坐的高速运动中保持对弹壳底缘的稳定卡合，不能出现脱钩、断钩的故障，因此设计时首先要保证钩头的卡合深度符合弹药底缘的尺寸规范，钩部的倒角角度既要保证能顺利勾住弹壳底缘，又不能在推弹上膛时与弹壳发生卡滞。这款抽壳钩的整体外形采用了长条形悬臂结构，主体截面为带圆弧过渡的矩形，尾部的弧形轮廓完全匹配套筒内部的安装槽型，安装时不需要额外修配就能卡入套筒的对应位置，中部的定位销孔位置经过尺寸校核，与套筒上的销孔同轴度误差控制在合理范围内，能保证抽壳钩绕销钉转动时的灵活性，同时不会出现过大的旷量。钩头位置的卡口尺寸严格对应7.62mm手枪弹的底缘厚度，卡口的咬合面做了微小的倾斜角度，在抽壳时能让受力点均匀分布在底缘接触面上，避免应力集中导致钩头断裂或者弹壳底缘被拉变形。从结构设计思路来看，这款抽壳钩没有多余的冗余结构，整体轮廓完全贴合套筒内部的安装空间，在保证结构强度的前提下尽可能缩小了构件体积，侧面的减重凹槽既减少了零件的整体重量，也能在连续射击时容纳部分火药残渣，避免残渣堆积导致抽壳钩卡滞失效。零件的所有棱边都做了圆角过渡处理，没有尖锐的加工棱角，一方面能减少装配时的划伤风险，另一方面也能降低应力集中系数，提升零件在反复冲击载荷下的疲劳寿命。在实际装配场景中，这款抽壳钩需要配合抽壳簧、抛壳挺共同完成退壳动作，模型的安装面与套筒接触面的平面度、与销钉配合的孔位公差都按照实物的加工精度还原，可直接用于装配干涉检查、运动仿真分析，帮助设计人员验证自动机循环过程中抽壳钩的运动轨迹是否合理，是否会与弹匣、击针等周边构件发生运动干涉。对于从事轻武器结构设计、教学演示的从业者来说，这个模型能直观展示抽壳机构的工作原理，也可作为同类型手枪抽壳钩设计的结构参考，帮助设计人员快速把握这类悬臂式抽壳构件的尺寸比例、受力点分布、安装定位方式等核心设计要点，减少前期方案验证的重复建模工作量。
