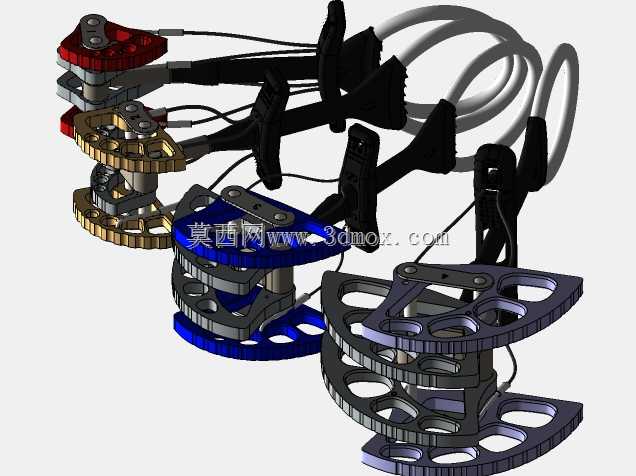

攀岩凸轮机械结构四规格组套设计

这套凸轮组套面向户外攀岩场景的岩缝锚固需求设计，覆盖从窄缝到宽缝的四个常用尺寸规格，适配不同宽度的天然岩壁裂隙，为攀岩者提供可靠的临时保护锚点。整套构件的核心功能依托偏心凸轮的自锁原理实现，当凸轮片受到沿绳索方向的拉力时，偏心结构会带动凸轮片向外扩张，与岩壁裂隙的内壁产生挤压力，拉力越大挤压力越强，以此实现锁止固定，避免锚点从岩缝中脱出。

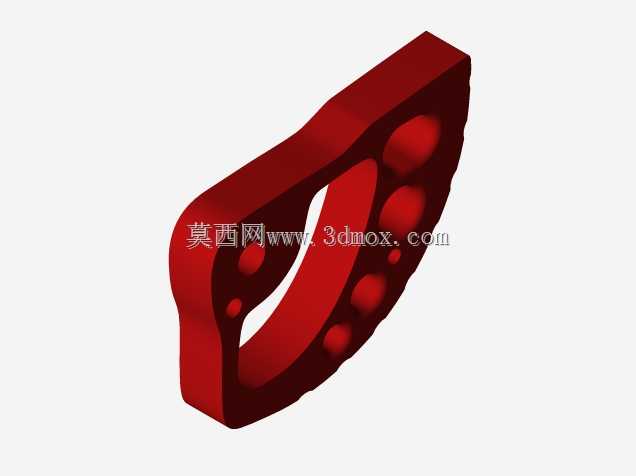

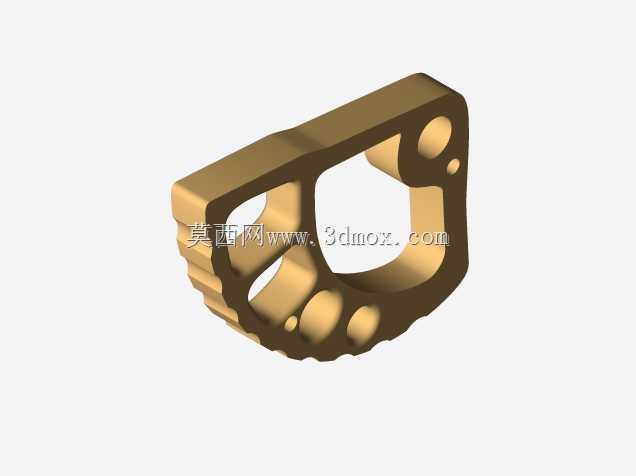

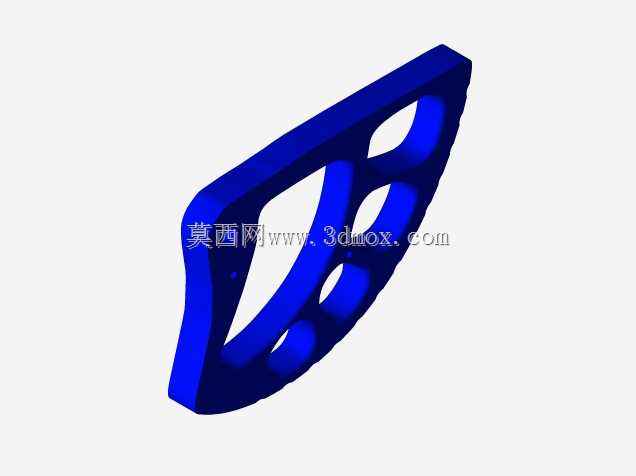

设计过程中首先针对不同岩缝宽度匹配了对应展开半径的凸轮片，四个规格的凸轮展开直径依次递增，可覆盖从10mm到100mm左右的常见裂隙宽度，每个规格的凸轮片都做了镂空减重处理，在保证凸轮片结构强度、避免受力形变的前提下，尽可能降低整体自重，减少攀岩者的携带负重。凸轮片与中心转轴的配合间隙控制在0.02mm以内，既保证凸轮转动顺畅，在塞入岩缝时可自适应调整角度，又避免间隙过大导致锁止时出现旷量，影响锚固稳定性。

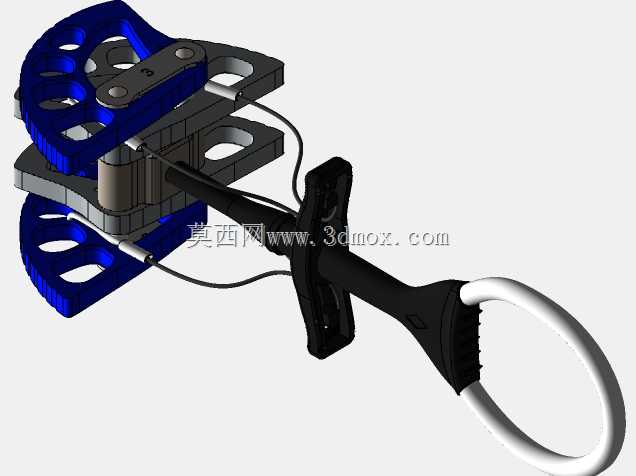

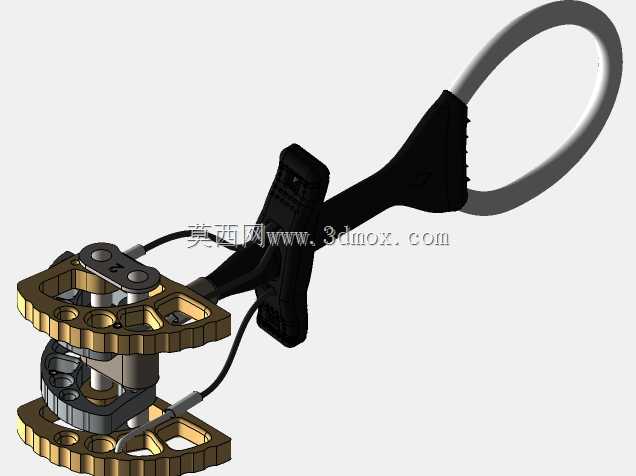

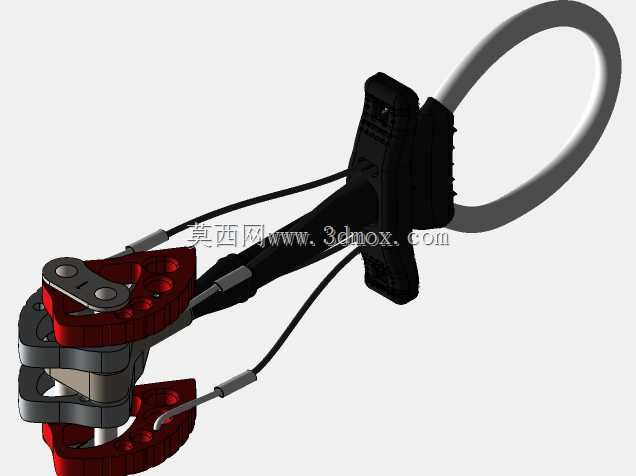

触发杆与凸轮片采用联动结构设计，按压触发杆时可带动四个凸轮片同步向内收拢，方便使用者单手将锚点塞入岩缝，松开触发杆后凸轮片在内部弹簧的作用下自动张开贴紧岩壁，操作逻辑符合攀岩场景下单手操作的使用需求。连接部位的承重轴采用贯穿式设计，将凸轮组、触发杆、连接吊耳串联为整体，受力路径直接沿承重轴传递到下方的连接挂环，避免多余结构件承受载荷，提升整体承重可靠性。

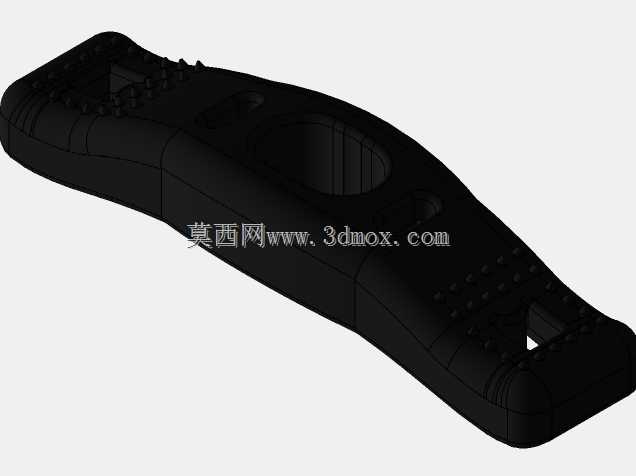

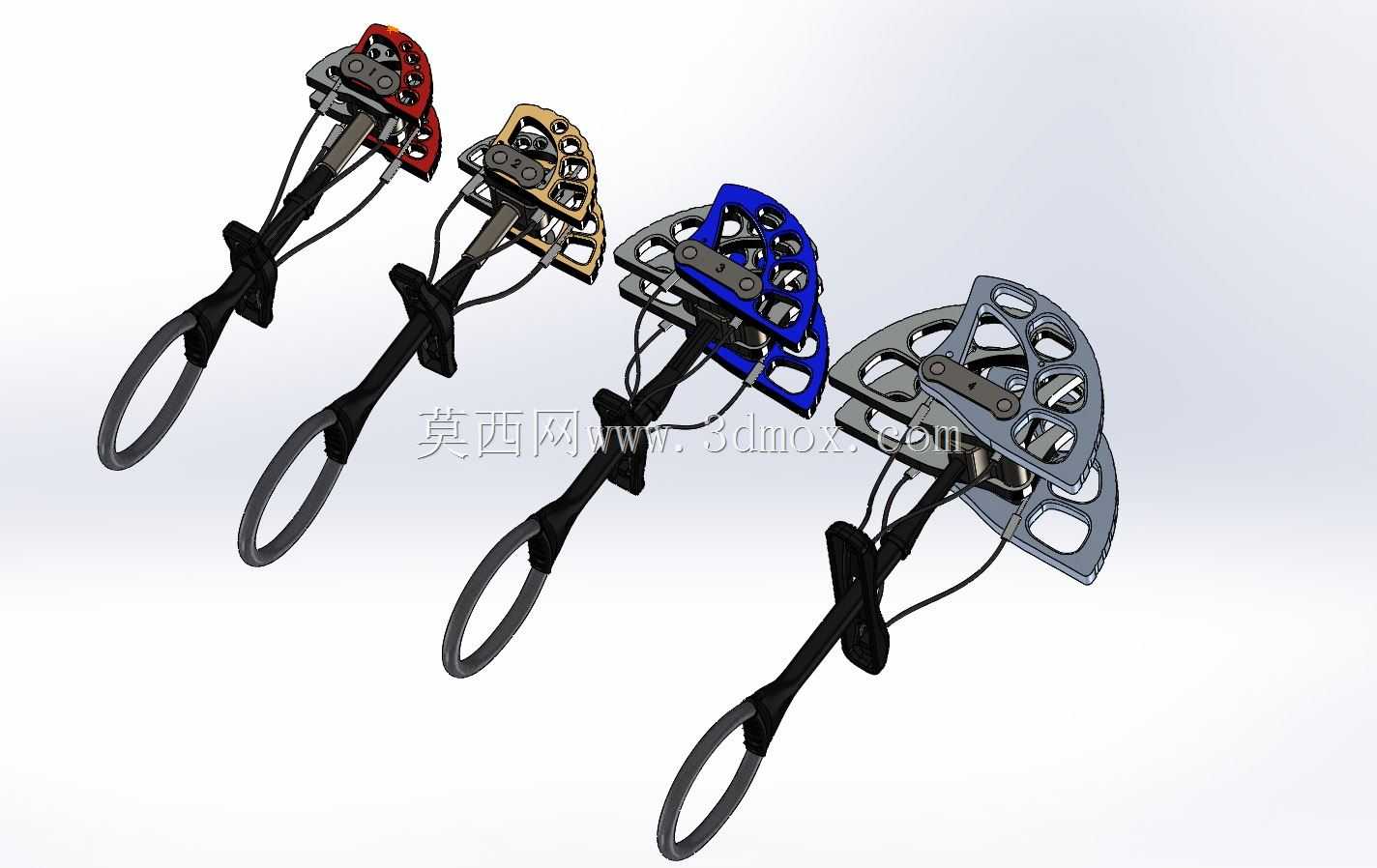

下方的织带连接端做了圆弧过渡处理，避免织带反复弯折出现磨损，织带末端的绳圈做了热缩固定处理，防止织带散脱。握柄部位采用包覆式防滑结构，表面做了凹凸纹理处理，即使佩戴攀岩手套也能稳定握持，方便在高空作业时快速完成锚点的放置与取出。整套结构的安装边界充分考虑了岩缝的不规则特性，凸轮片的边缘做了圆弧倒角，不会在塞入过程中卡滞在岩壁的凸起位置，同时凸轮表面做了防滑齿纹，在接触潮湿或有浮尘的岩壁时也能提供足够的摩擦力，避免出现打滑失效的情况。不同规格的凸轮组采用了差异化的配色标识，使用者可快速通过外观颜色识别对应的尺寸规格，在攀岩过程中无需反复比对即可快速选取适配的锚点，提升操作效率。
