CSGO主题折叠式蝴蝶刀结构设计

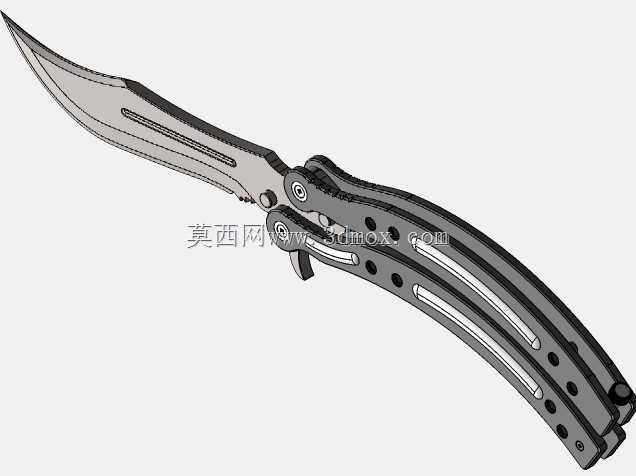

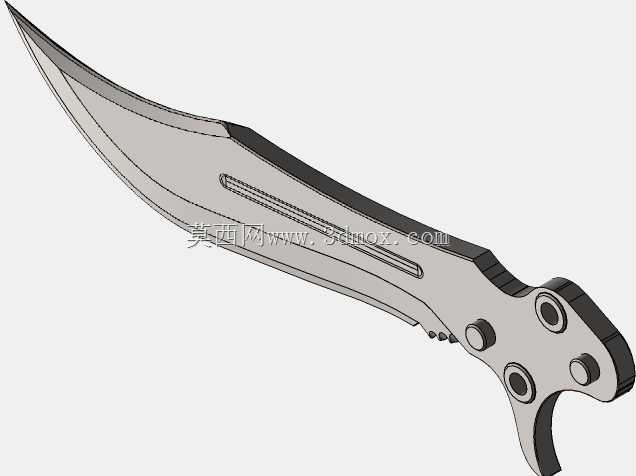

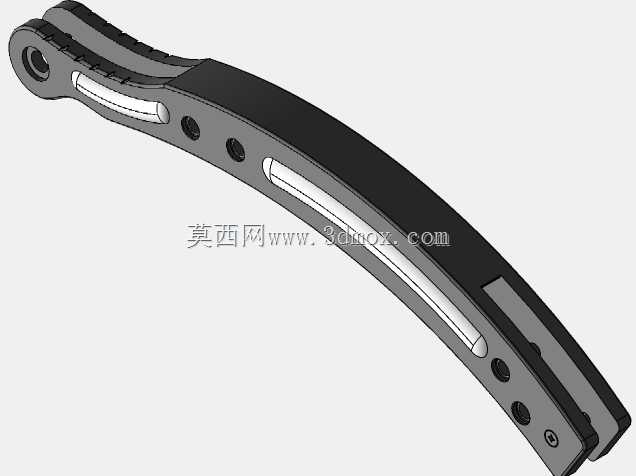

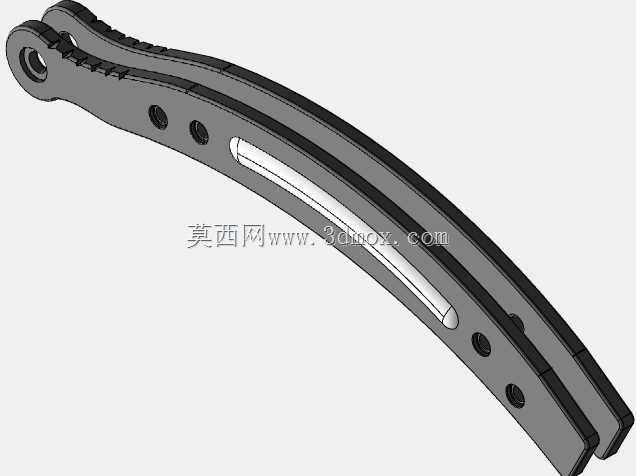

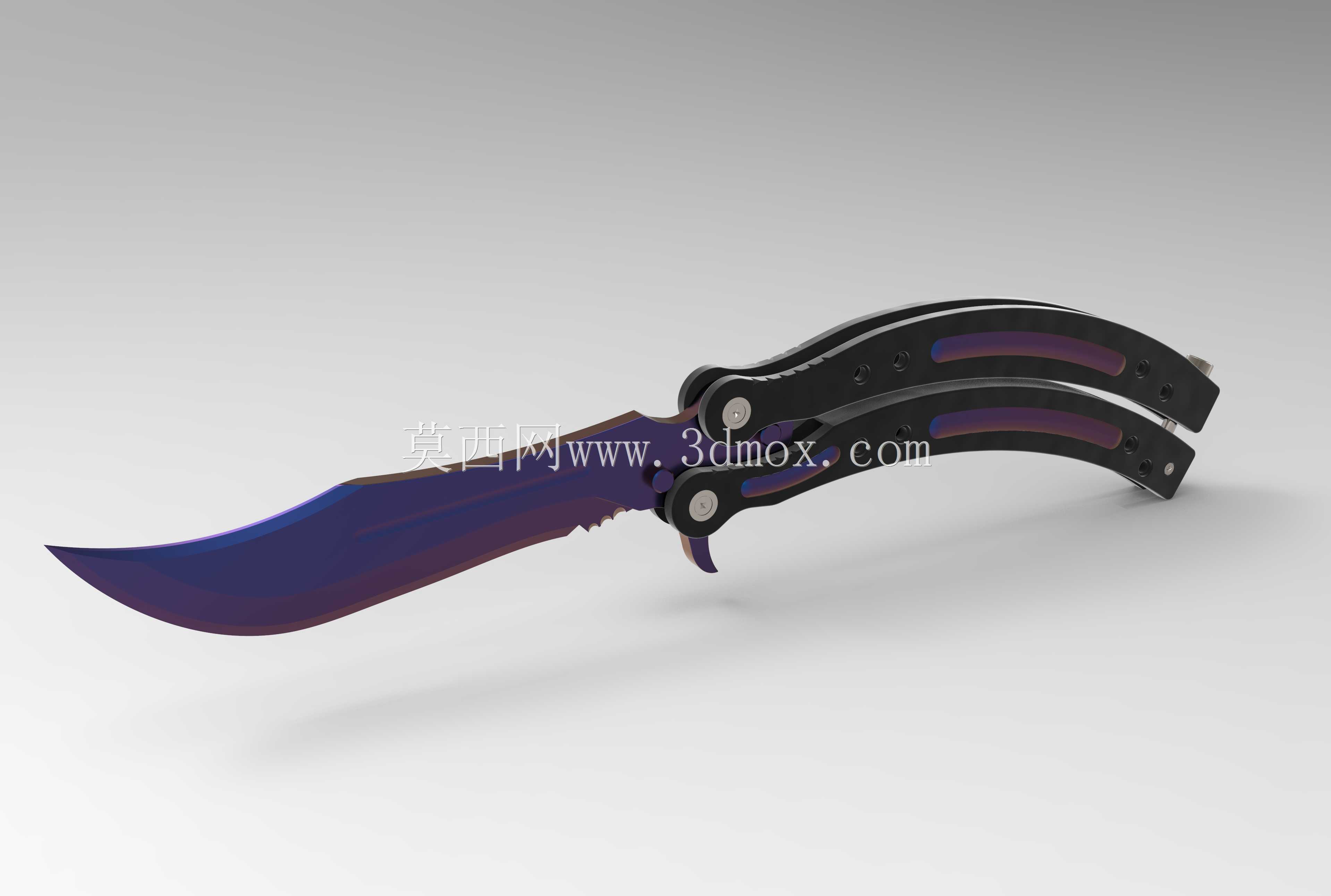

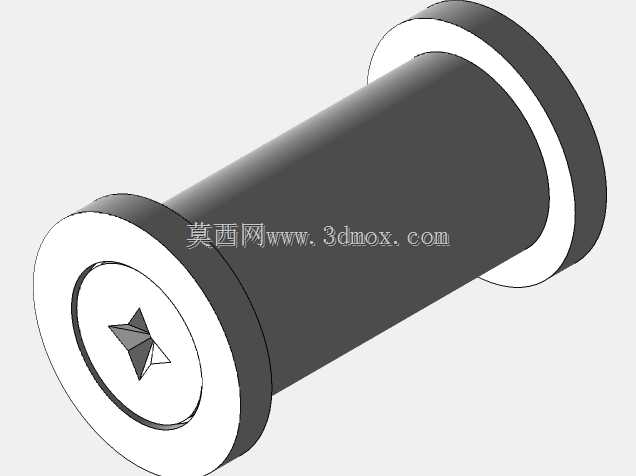

这款折叠式蝴蝶刀的结构设计，核心围绕把玩操作的顺滑度与折叠状态的锁止可靠性展开，整体采用对称双柄夹持刀片的经典蝴蝶刀结构，刀片与手柄通过销轴铰接，可实现完全收合入两柄之间的状态，展开后刀片与手柄形成稳定的直线握持结构，满足日常把玩、道具展示的使用需求。从结构设计逻辑来看，刀片部分采用弧形弯刀轮廓，刀刃侧做连续曲面过渡，刀背设置防滑齿纹结构，既还原了CSGO游戏内蝴蝶刀的外观特征，也在结构上提升了展开状态下手指抵靠刀背时的摩擦力，避免操作时打滑。手柄部分采用两片式对称结构，每片手柄设置内嵌式减重槽，既降低整体重量提升把玩时的操控手感，也在槽内预留装饰件安装位，可嵌入不同配色的装饰条实现外观差异化，手柄外侧做圆弧倒角处理，贴合手掌握持曲线，长时间握持翻转不会产生硌手的问题。铰接部位采用双销轴定位结构，刀片根部与两片手柄分别通过独立销轴连接，销轴端部做沉头处理，保证手柄外表面平整无凸起，铰接间隙控制在0.02mm以内，既保证翻转时的转动顺滑无卡滞，也避免间隙过大导致刀片晃动，影响展开后的结构稳定性。锁止结构设置在手柄尾端，采用弹性卡榫结构，当刀片完全收合进入两手柄之间时，卡榫自动卡入刀片根部的定位槽内，避免携带或存放时刀片意外滑出，解锁时只需按压尾端卡榫即可释放刀片，完成展开操作。从实际应用场景来看，这款结构既可以作为游戏周边道具用于展示收藏，也可作为五金刀具类的结构验证样件，用于测试折叠刀具铰接结构的耐用性与锁止可靠性，建模过程中对所有转动配合面做了公差预留，完全符合五金加工的工艺要求，可直接用于CNC加工或3D打印打样验证。外形尺寸方面，展开状态总长度控制在230mm左右，收合状态长度为135mm，刀片厚度3mm，单片手柄厚度8mm，收合后整体厚度18mm，尺寸边界符合便携把玩的尺寸要求，铰接销轴直径4mm，采用标准五金销轴规格，无需定制特殊连接件，降低加工与装配成本。手柄表面设置防滑纹理区域，提升翻转操作时的握持稳定性，刀片根部设置助力凸耳，在展开初始阶段可通过拨动凸耳带动刀片转动，降低单手操作的难度。
