203mm规格山地车浮动碟刹制动盘结构

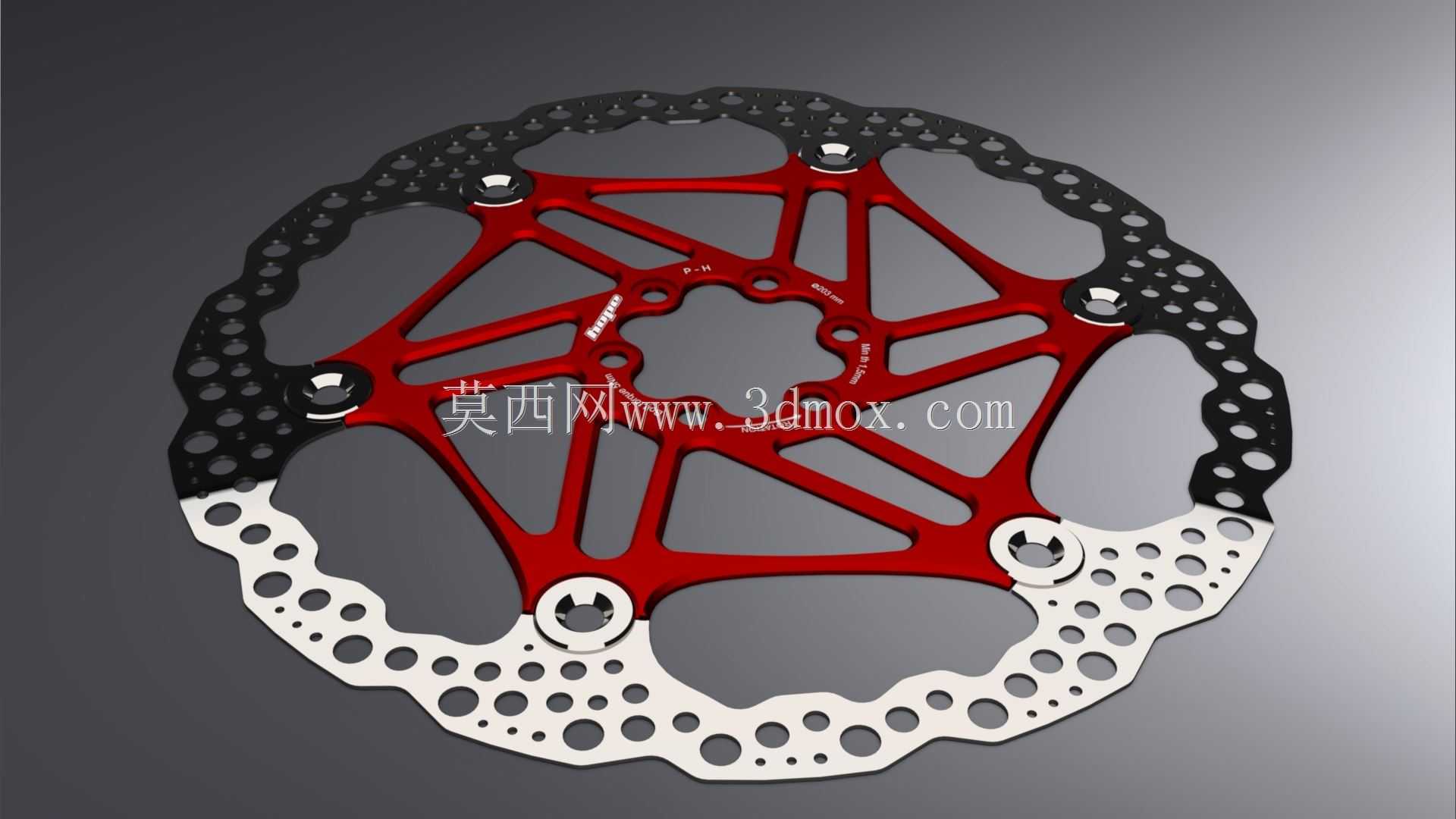

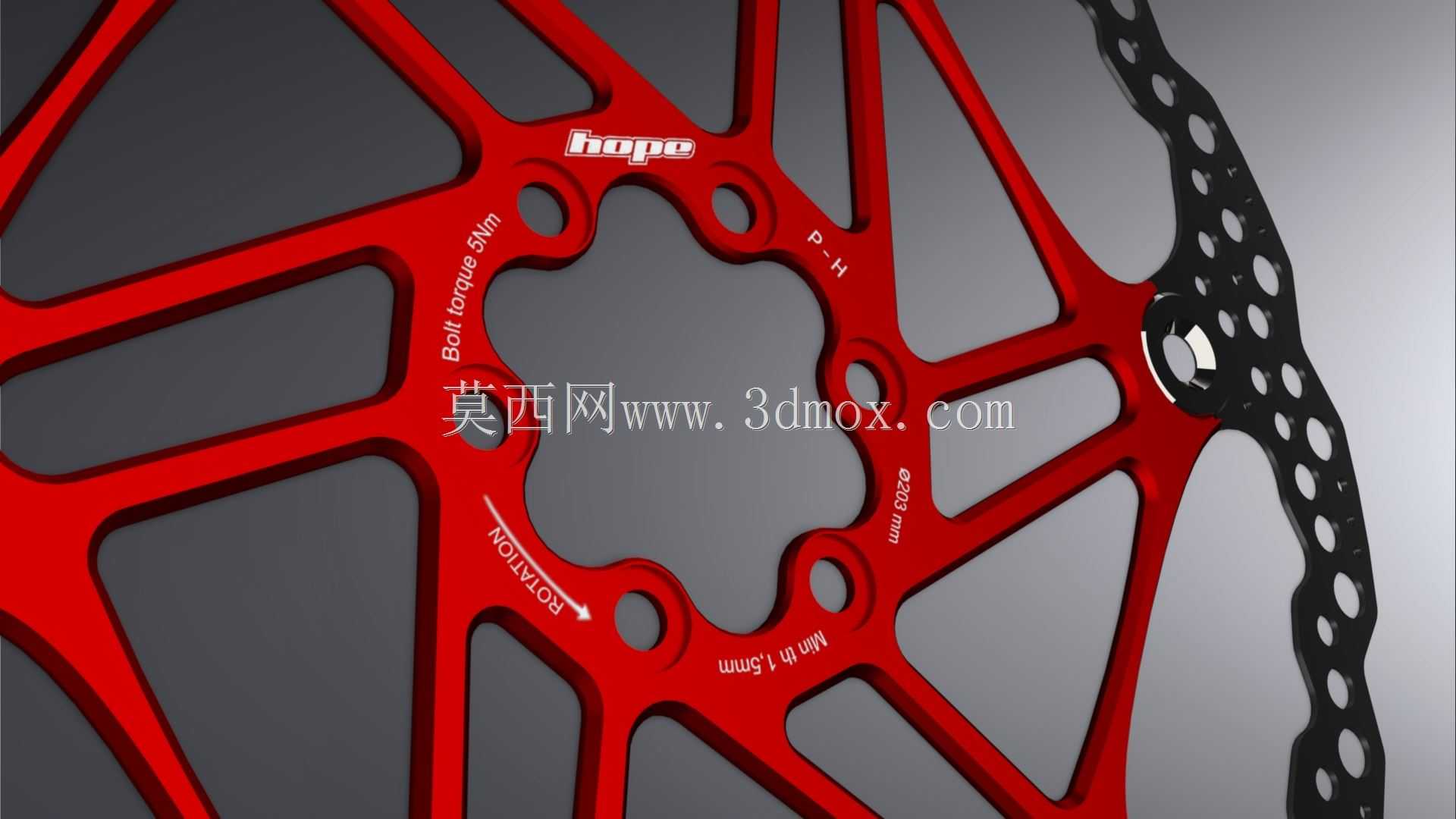

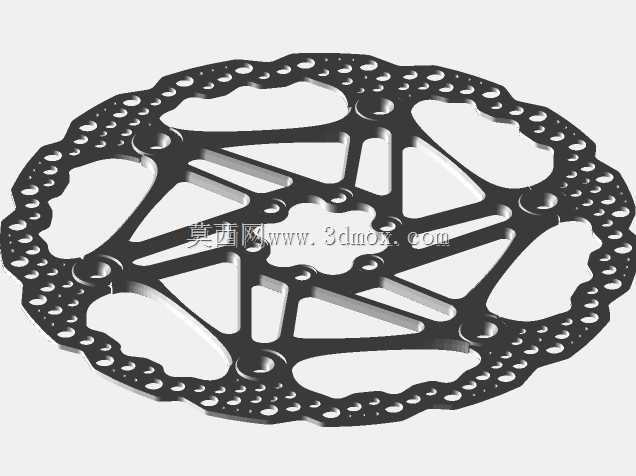

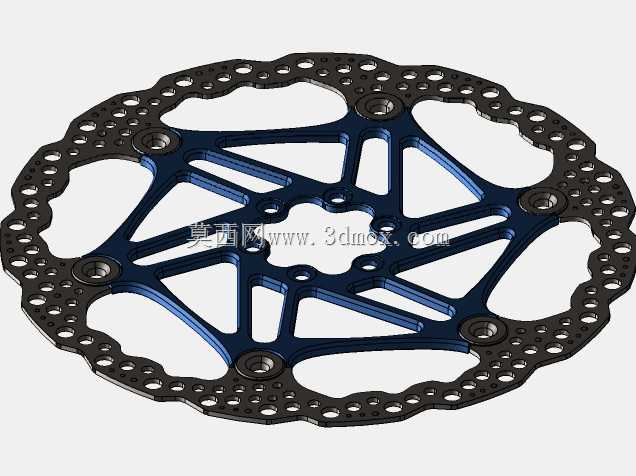

这款203mm直径的碟刹制动转子，主要面向大轮径山地车、重度越野骑行以及速降类骑行场景设计，这类场景下骑行速度快、下坡路段占比高，制动过程中会产生大量摩擦热，对制动部件的热稳定性、抗形变能力要求远高于普通城市通勤车型。从结构设计来看，该转子采用内外分体浮动式结构，红色内支架通过六组螺栓与外摩擦环连接，这种结构的核心作用是在制动产生高温时，允许内外结构存在微小的形变位移量，避免摩擦环因热胀冷缩出现翘曲变形，减少制动抖动、蹭碟等常见故障，同时能分散制动时的集中应力，提升整体结构的抗冲击能力，应对越野路面颠簸带来的额外载荷。外摩擦环采用三段差异化镂空设计，边缘区域排布密集的圆形散热孔，既可以快速导出摩擦产生的热量，降低热衰减出现的概率，也能在摩擦片接触时刮除表面附着的泥沙、水渍，避免湿滑路面、泥地骑行时制动效能骤降；摩擦环外缘采用波浪形轮廓，转动过程中可以带动周边空气流动，进一步强化散热效果，同时减轻转子自身的转动惯量，让轮组转动更顺畅。安装边界方面，转子中心定位孔适配主流山地车花鼓的六钉安装规格，六颗紧固螺栓沿圆周均匀分布，安装时需按对角顺序逐步拧紧，保证转子与花鼓端面完全贴合，避免安装偏摆带来的制动异响。内支架采用放射状镂空筋条设计，在保证结构强度满足大制动力矩需求的前提下，尽可能削减非受力区域的材料重量，降低轮组的非簧载质量，提升骑行时的操控响应灵敏度。实际使用中，这类大尺寸碟刹转子能提供更大的制动摩擦半径，相同夹紧力下可以输出更高的制动力矩，搭配大活塞卡钳使用时，能在长距离下坡场景下保持稳定的制动手感，不需要骑行者施加过大的握力就能实现可靠减速，减少长时间制动带来的手部疲劳。设计过程中需要重点考量摩擦环与内支架的连接间隙，既要保证浮动位移量足够抵消热形变，又要避免间隙过大导致制动时出现旷量异响，同时所有镂空结构的边缘都需要做倒角处理，避免应力集中导致的结构开裂，摩擦环的平面度公差需要控制在极小范围内，保证制动过程中摩擦片与转子全程均匀接触，避免局部过度磨损。
