自行车盘式制动器中心锁环结构设计

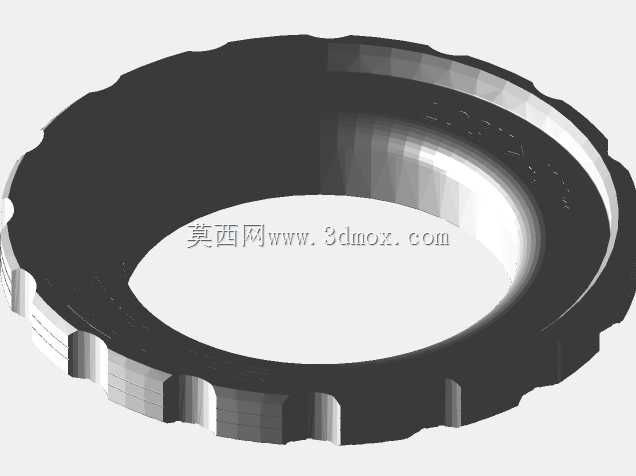

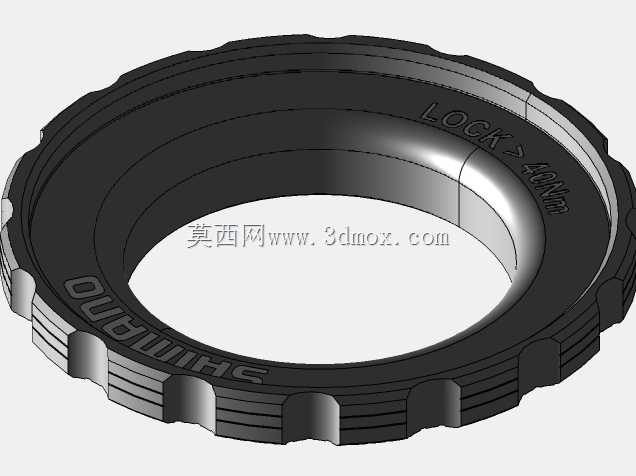

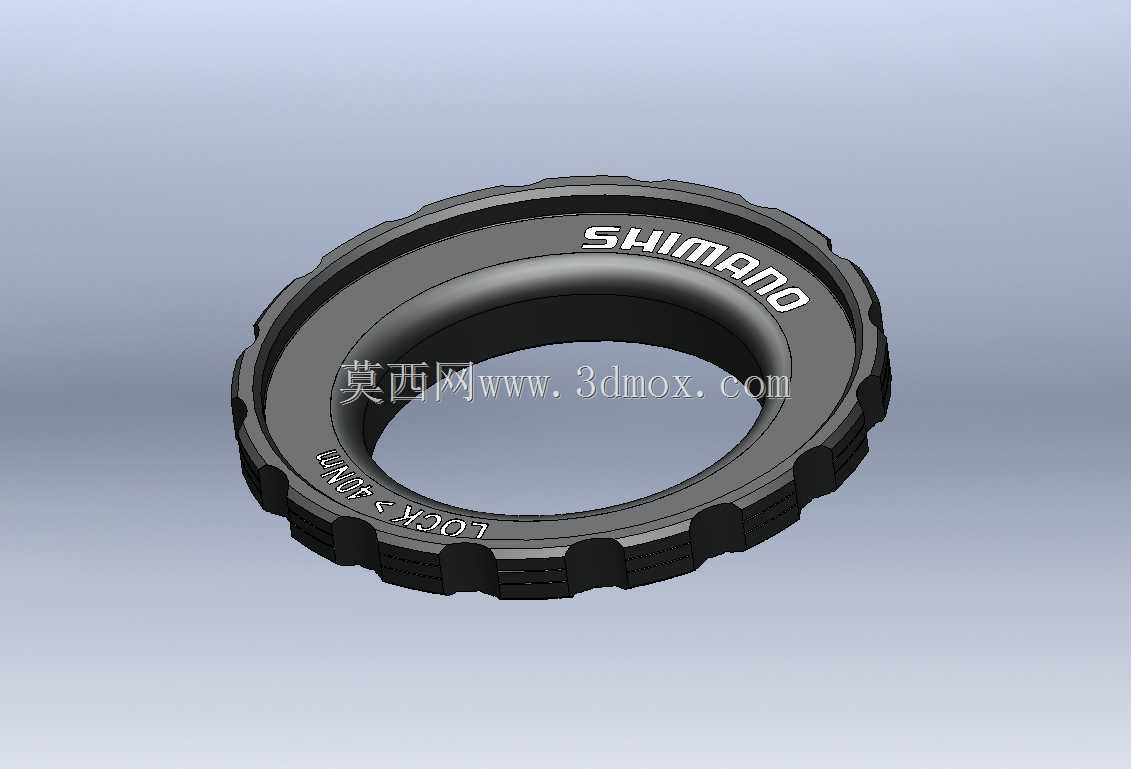

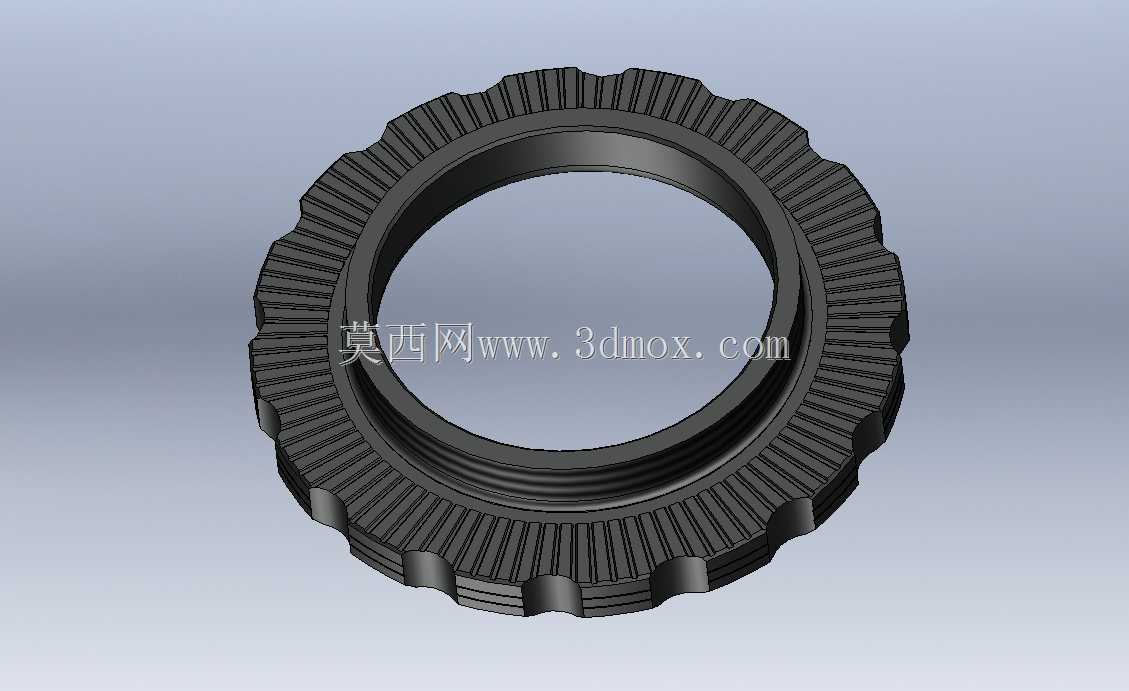

日常骑行场景中，盘式制动器的锁止可靠性直接决定制动系统的安全冗余，这款中心锁环正是适配Shimano规格中锁碟刹系统的核心锁紧部件，主要承担将制动转子轴向压紧在花鼓安装座上的功能，避免制动过程中转子出现径向窜动、轴向偏摆，进而消除刹车异响、制动力矩波动等常见骑行故障。从实际装车适配维度看，该锁环兼容穿过轴直径15mm与20mm的中心锁规格花鼓，覆盖了山地车、 gravel 砾石车、通勤运动自行车等多数采用中锁碟刹结构的车型安装需求，安装时通过外侧均布的防滑齿槽配合专用工具施加规定扭矩，即可实现转子与花鼓花键座的刚性锁止，传递制动时的反向力矩。建模过程完全依托卡钳实测的实物尺寸逆向构建，没有直接套用公开的标准件模型，所有配合面的尺寸公差都参考了实际装车的配合间隙要求，比如锁环内螺纹与花鼓外螺纹的配合段长度、锁环端面与转子接触的压紧环带宽度，都严格匹配实物的受力分布——制动时转子受到来令片的夹紧力矩会全部传递到锁环与花鼓的螺纹连接副上，因此压紧端面的平面度、螺纹的啮合长度都做了对应还原，避免建模时出现配合干涉或者锁止强度不足的结构问题。外形上，锁环外侧设计了周向均布的凹槽齿结构，既可以作为工具施力的卡位，也能在一定程度上减轻零件自身重量，同时外圆的滚花状凸起能在徒手预紧时增加摩擦力，方便安装初期的对位操作；锁环表面的标识区域也做了结构凹陷还原，对应实物上的规格刻印位置，方便安装时识别锁环的锁止方向与适配规格。需要注意的是，当前模型的step与stl格式中未构建螺纹细节特征，在做装配仿真、受力分析时需要根据实际螺纹规格补充对应的螺纹连接约束，或者在做3D打印样件验证时自行添加螺纹结构，避免直接加工后出现无法装配的问题。从结构设计的角度看，这类锁环看似是小尺寸的紧固件，但其尺寸精度直接影响碟刹系统的制动表现，比如锁环端面的跳动量如果超差，会直接带动制动转子出现偏摆，造成来令片持续蹭碟、制动拖滞等问题，因此建模时特意将压紧端面的基准与螺纹轴线做了垂直度约束还原，匹配实际零件的形位公差要求，保证虚拟装配时能还原真实的装车状态。
