自行车用岛野盘式制动衬块结构

日常骑行场景里，盘式制动的制动效能直接决定山地车、公路车在复杂路况下的行驶安全，尤其是长距离下坡、湿滑路面骑行时，制动衬块的性能表现会直接影响制动力输出的稳定性。这款适配老款Shimano制动卡钳的盘式制动衬块，在设计阶段完全依托卡钳实体测量数据完成建模，没有沿用新一代制动产品的安装接口，专门针对存量老款制动系统的替换需求做了适配，能直接装入对应规格的卡钳安装位，不需要额外打磨或者改装卡钳结构。

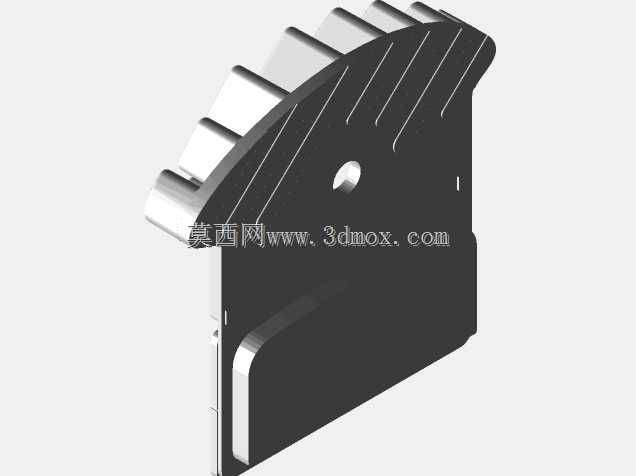

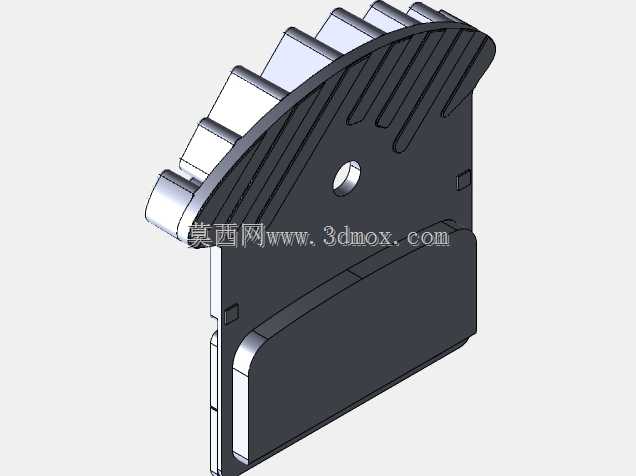

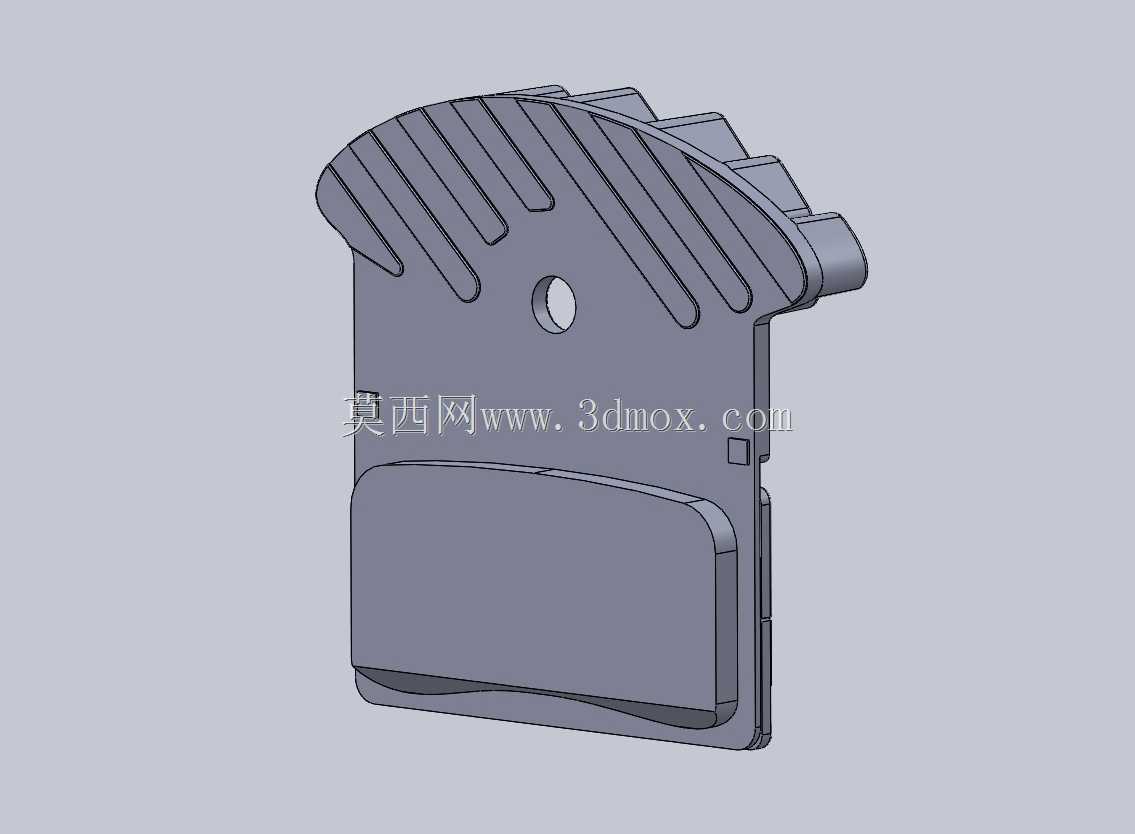

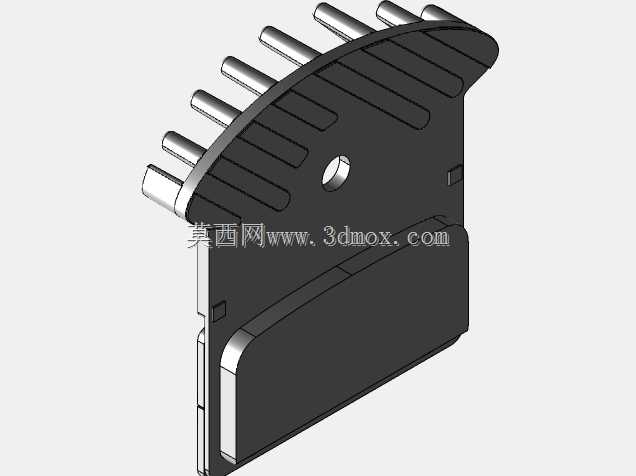

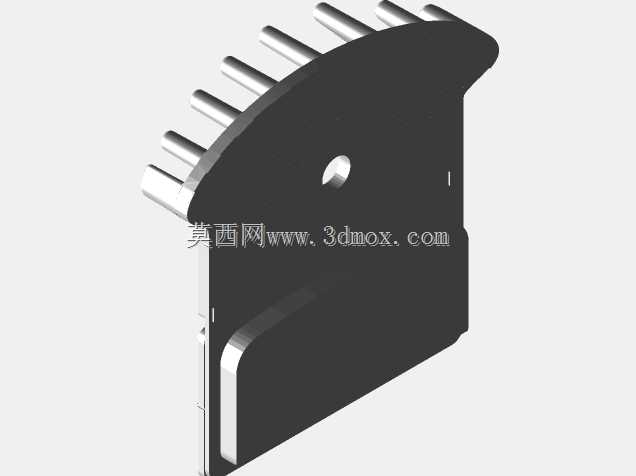

衬块的摩擦部分采用金属材质配方，相比树脂材质衬块，金属材质在连续制动产生高温的工况下，摩擦系数衰减幅度更小，不会因为长时间制动出现制动力骤降的问题，能应对长下坡路段频繁制动的使用需求。背部集成的铝制散热片是结构设计里的核心功能部分，制动过程中摩擦产生的热量会快速通过衬块背板传导到铝制散热片上，通过散热片的多道沟槽结构增大和空气的接触面积，把热量快速散到流动的空气中，既可以降低衬块本身的工作温度，减少摩擦材料高温褪色失效的风险，也能避免热量持续传导到卡钳活塞部位，防止卡钳密封件因为长期高温出现老化漏油的问题，延长整套制动系统的使用寿命。

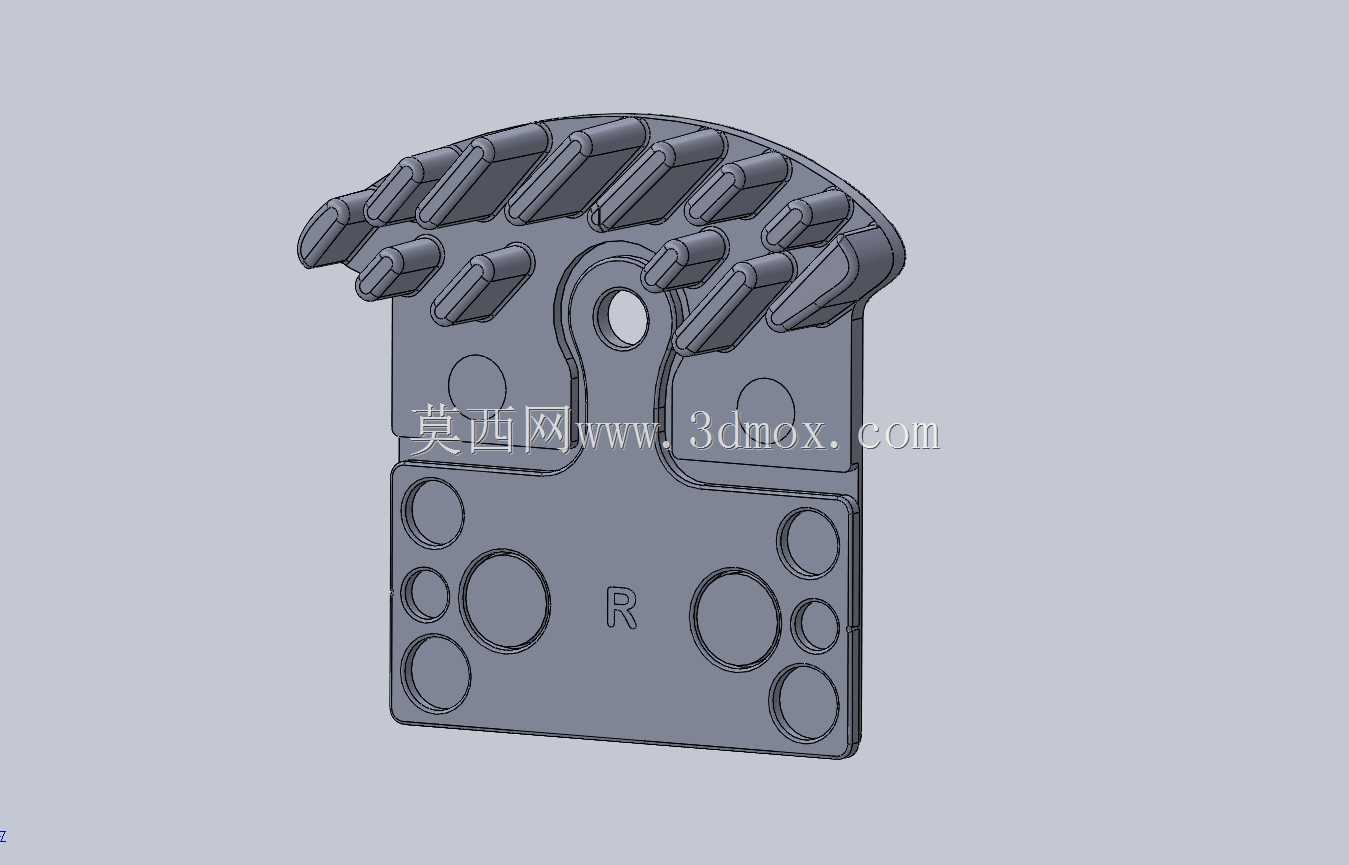

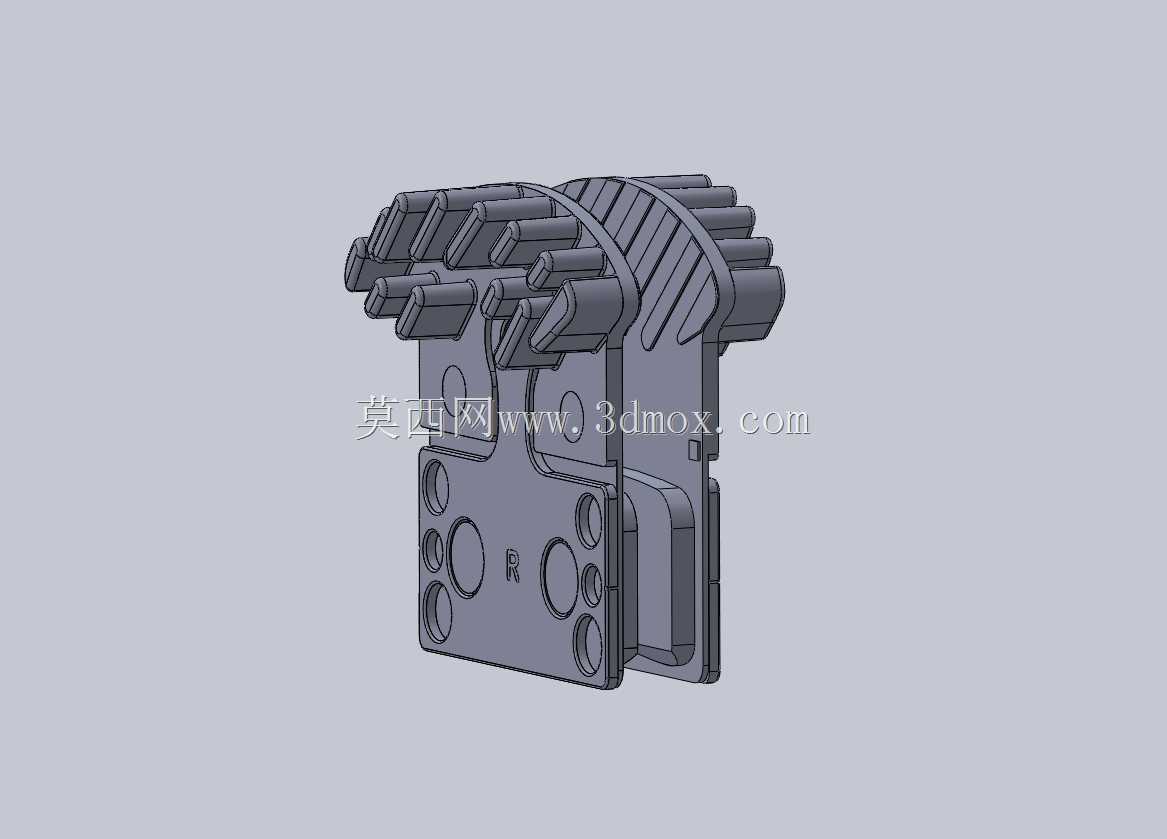

从安装边界来看，衬块的背板轮廓完全匹配对应卡钳的内部卡槽尺寸，安装时可以顺着卡钳导槽直接滑入到位，背板上的定位孔、凸台结构和卡钳内部的限位结构完全契合，不会出现安装后旷量晃动的问题；衬块的总厚度、摩擦材料厚度都符合老款卡钳的活塞行程范围，安装后不需要额外调整卡钳位置就能保证盘片和衬块之间的间隙均匀，不会出现蹭碟的问题。散热片的外轮廓尺寸经过校核，安装后不会和卡钳壳体、车轮辐条、碟刹盘片产生运动干涉，车轮转动过程中散热片会顺着气流方向布置，最大化利用骑行时的迎面气流提升散热效率。

建模过程中对衬块的摩擦面弧度、背板的圆角过渡、散热片的沟槽排布都做了细节还原，每一处安装定位特征都和实测尺寸保持一致，不管是用于制动系统的改装方案验证，还是替换配件的结构校核，都能提供准确的结构参考，也能帮助设计人员理解成熟制动产品的结构设计逻辑，掌握制动衬块在散热、安装适配、摩擦性能平衡上的设计思路。
