微型OSD飞控适配模块结构设计

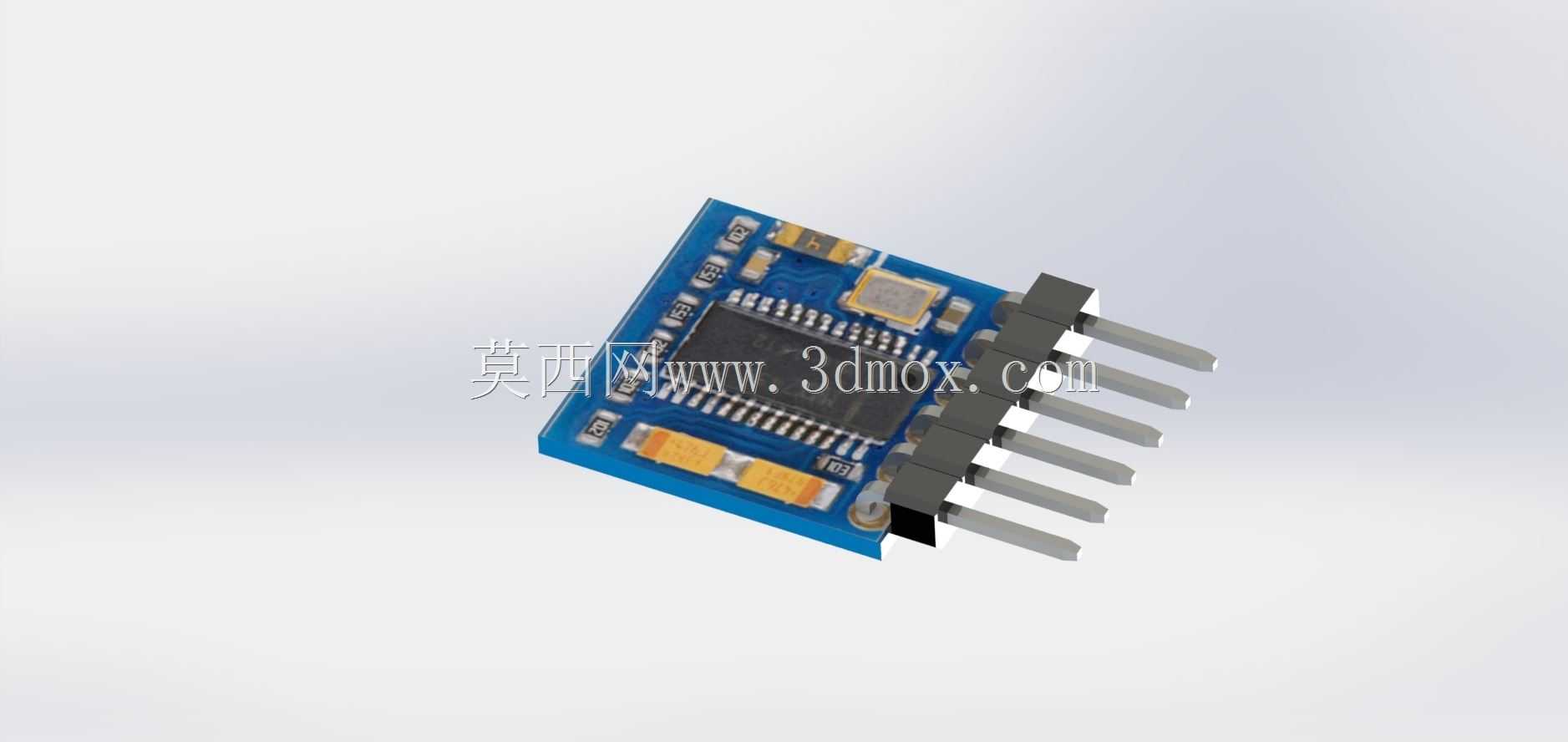

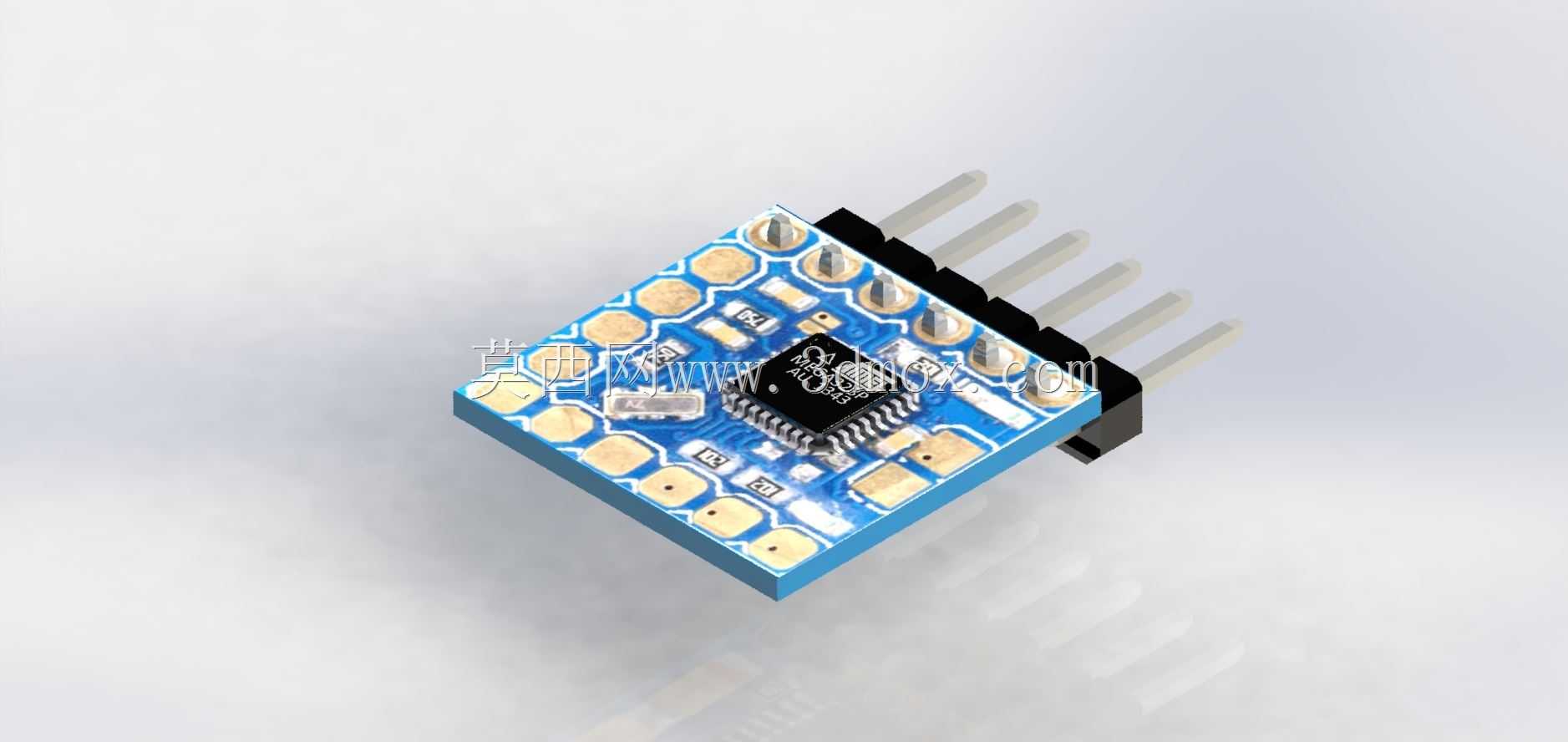

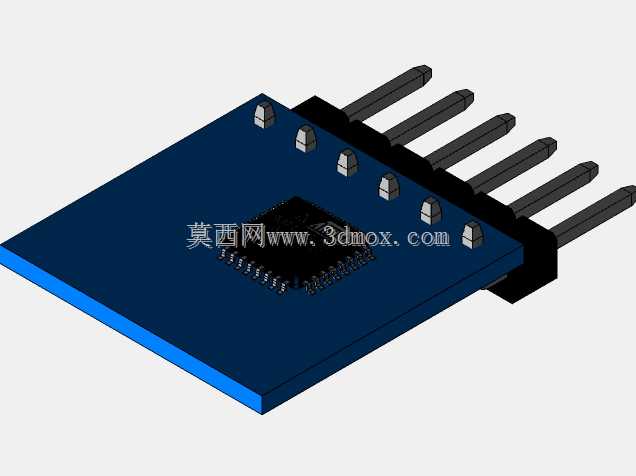

这款微型OSD模块主要适配小型穿越机、迷你航模无人机的飞控系统，在实际飞行场景中承担飞行数据叠加输出的核心作用，能够将电池电压、飞行时长、GPS信号强度、飞行姿态等关键参数实时叠加到图传画面中，方便飞手在第一视角飞行时快速掌握设备状态，无需额外切换显示界面查看参数。从结构设计层面来看，模块整体采用超小尺寸PCB布局，核心控制芯片布置在板卡中心位置，周边排布阻容元件与信号走线，最大化压缩板卡占用空间，适配迷你无人机局促的机身安装空间。板卡边缘设置直插排针接口，排针引脚定义匹配主流Naze32等飞控板的外接端口，安装时可直接通过排针对接飞控预留接口，无需额外飞线转接，降低装机接线复杂度，同时排针的机械强度也能保证模块与飞控连接的可靠性，在飞行产生的高频振动环境下不会出现接触松动的问题。板卡表面做沉金工艺处理，焊盘平整度高，既可以通过排针直插安装，也支持用户根据实际装机空间需求采用焊接方式直接固定在飞控板上方，进一步压缩堆叠高度，适配不同结构的迷你机架安装边界。模块的安装孔位与主流迷你飞控的孔位保持兼容，用户也可以通过微型铜柱将模块固定在飞控上层，形成堆叠式安装结构，合理利用机架内部的垂直空间，不会额外占用机架的横向安装位置，避免与图传、电调等其他机载设备产生结构干涉。在功能设计上，模块集成了视频信号处理电路，能够直接对接模拟图传的信号输入输出端，无需额外增加信号转换电路，外围元件全部采用贴片封装，整体板厚控制在1.2mm，加上排针的整体高度不超过8mm，在狭小的迷你无人机机身内部也能轻松布置。设计过程中充分考虑航模使用场景的振动特性，所有贴片元件的焊接焊盘都做了加大处理，提升元件焊接后的抗振能力，避免在剧烈飞行动作产生的冲击下出现元件脱落的问题。模块的边角做圆弧过渡处理，安装时不会刮伤机架内部的线材绝缘层，也能避免尖锐边角在装机过程中划伤操作人员。从实际装机适配来看，该模块可以适配轴距80mm到150mm之间的迷你穿越机机架，安装时既可以选择飞控上方堆叠安装，也可以根据机架内部空间布局选择侧装或者倒装，接口的引脚排列采用统一标准，不管采用哪种安装方向，都能通过调整接线顺序快速完成接线，不需要修改飞控固件配置即可正常使用。
