汽车悬架用螺旋弹簧液压减震结构

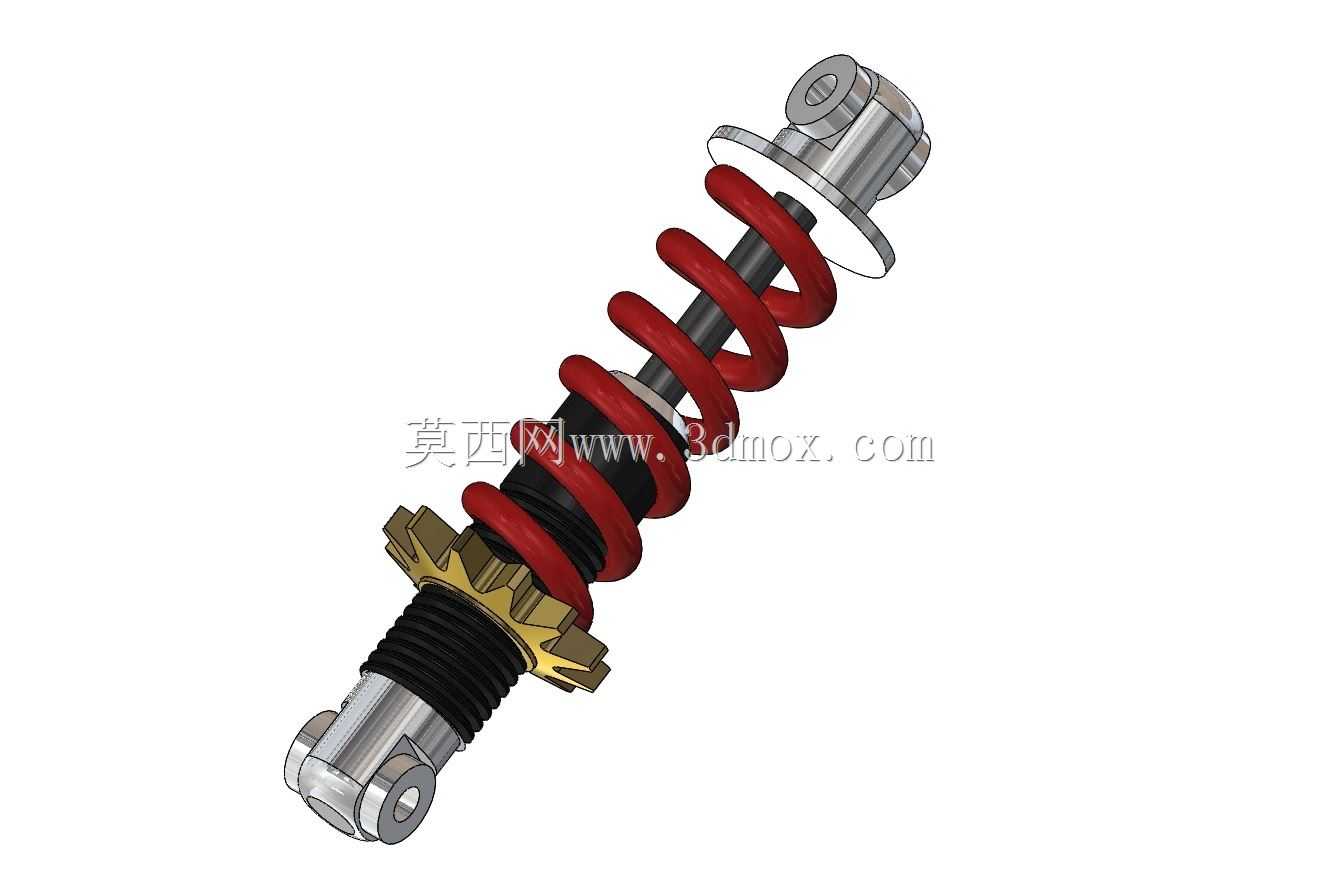

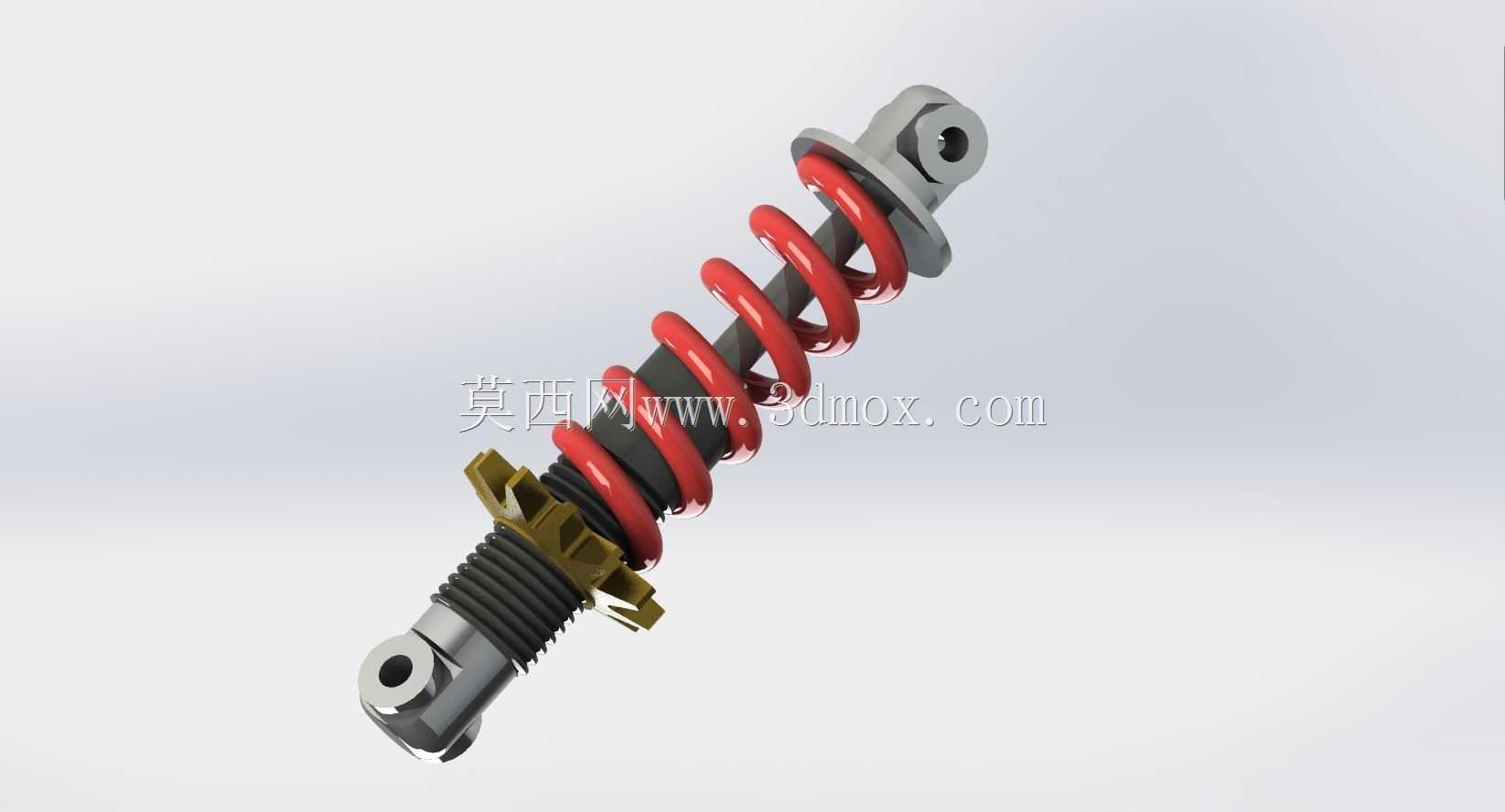

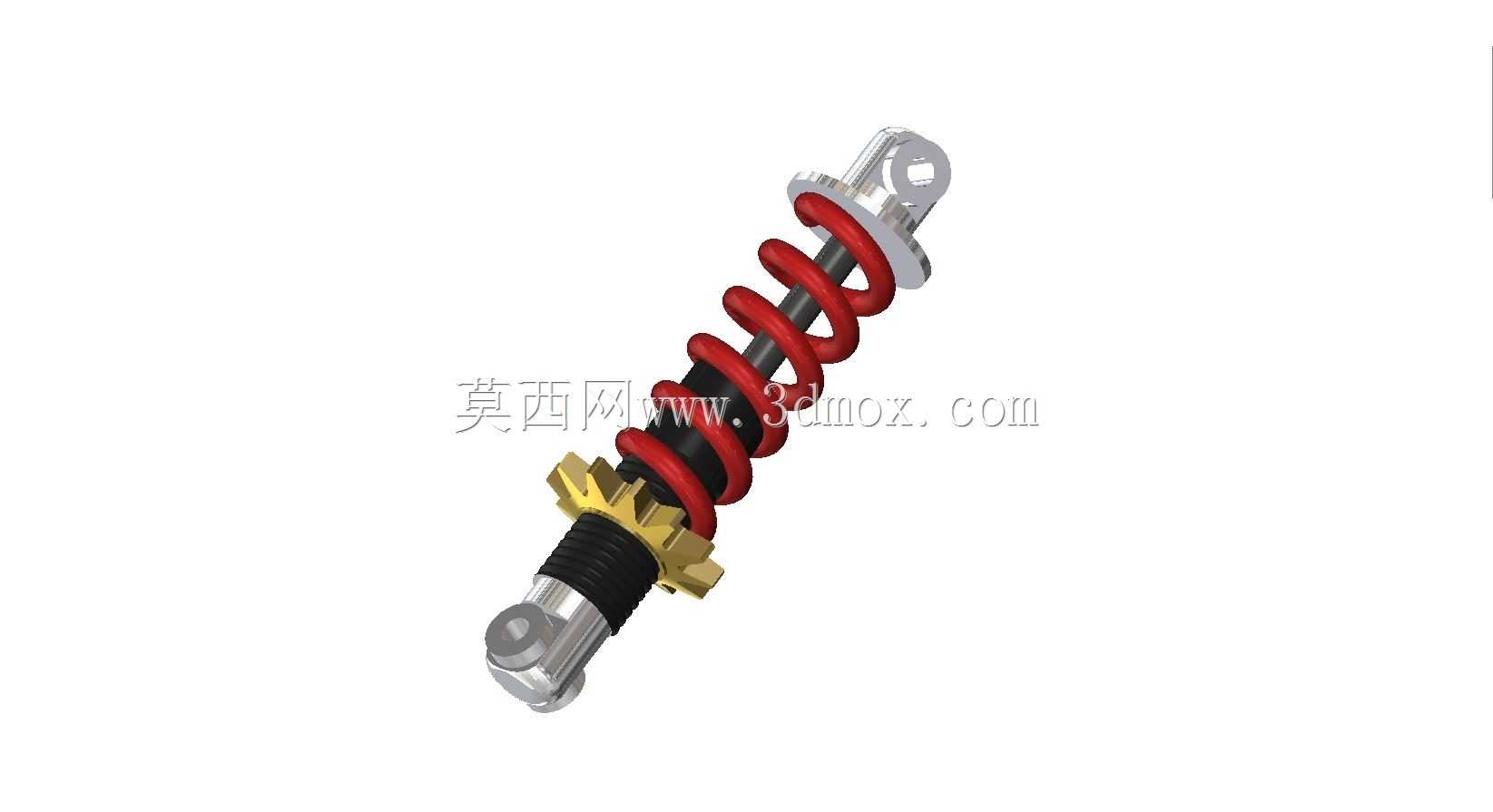

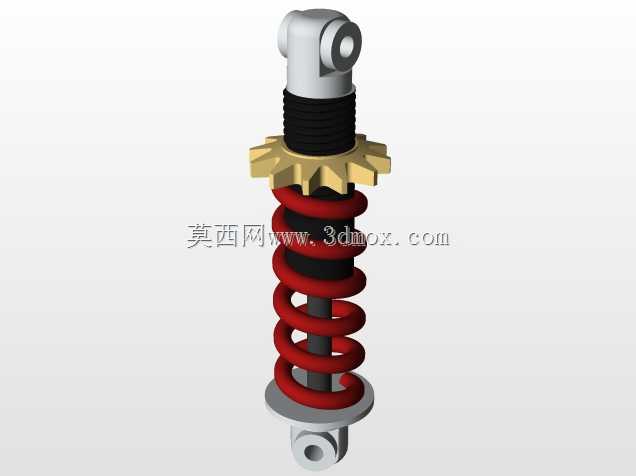

在乘用车辆与商用车辆的底盘悬架系统中，这类减震部件是连接车架与转向节的核心承载缓冲元件，日常行驶过程中，路面凹凸带来的冲击载荷会先通过车轮传递至下摆臂，再经由减震器上端的吊耳结构传递至车身，其核心作用是将弹簧往复回弹产生的振动动能转化为油液流动的内能耗散，避免车辆经过颠簸路段后出现持续的余振，保证轮胎始终与路面保持足够的接地附着力，同时提升驾乘过程的平顺性。从结构设计逻辑来看，该部件采用了螺旋弹簧与阻尼筒集成的同轴布局，外侧红色螺旋弹簧承担静态承载与冲击初段的刚度支撑，弹簧刚度经过匹配调校，能够在空载与满载工况下维持合理的悬架静行程；中间的阻尼筒内部设置了多组阀片结构，拉伸与压缩行程分别对应不同的阻尼系数，压缩行程阀片开启压力更低，用来吸收路面传来的突加冲击，拉伸行程阻尼更大，用来约束弹簧的回弹速度，避免出现抛跳感。下端的连接结构采用了带橡胶衬套的吊耳设计，安装时通过销轴与下摆臂的安装座固定，橡胶衬套可以过滤掉路面传来的高频细碎振动，避免金属硬连接带来的异响与应力集中；上端的安装座预留了标准螺栓孔位，与车身减震塔的安装面匹配，安装边界需要预留足够的跳动空间，避免悬架上下运动时与周边的轮罩、转向拉杆发生运动干涉。设计过程中需要重点校核几个核心参数：首先是阻尼筒的总行程，必须匹配悬架的上下跳动极限，避免拉伸到极限位置时出现阻尼筒拉脱，或者压缩到极限时出现弹簧并圈碰底；其次是弹簧的预紧力，需要保证车辆在空载状态下弹簧有足够的预压量，不会在车辆过坑时出现弹簧松脱错位；另外阻尼筒外侧设置的防尘罩结构，能够阻挡行驶过程中卷起的泥沙、污水进入活塞杆表面，避免油封被杂质划伤导致油液泄漏，延长部件的使用寿命。在实际选型匹配时，还需要根据车辆的整备质量、悬架的硬点位置调整弹簧线径、阻尼阀片的厚度与数量，不同调校取向的车型对减震器的阻尼特性要求差异明显，偏向舒适取向的车型阻尼系数更低，过滤振动更柔和，偏向运动取向的车型阻尼系数更高，过弯时的侧倾抑制能力更强。这类集成式减震结构相比分离式的弹簧与减震器布局，安装占用空间更小，总装工序更简便，在当前的乘用车型前悬架中应用十分广泛，建模过程中需要重点还原各部件的装配关系，尤其是弹簧与上下弹簧座的贴合位置、活塞杆与缸筒的同轴度，保证后续做运动仿真时能够准确模拟悬架跳动过程中的部件运动轨迹，避免出现干涉误判。
