站台固定立式导向支撑柱结构设计

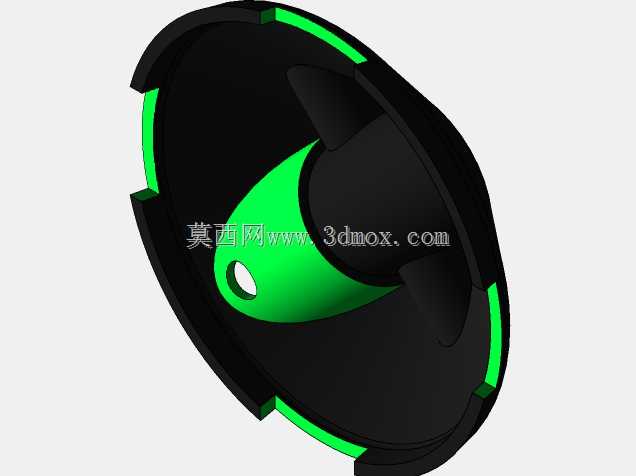

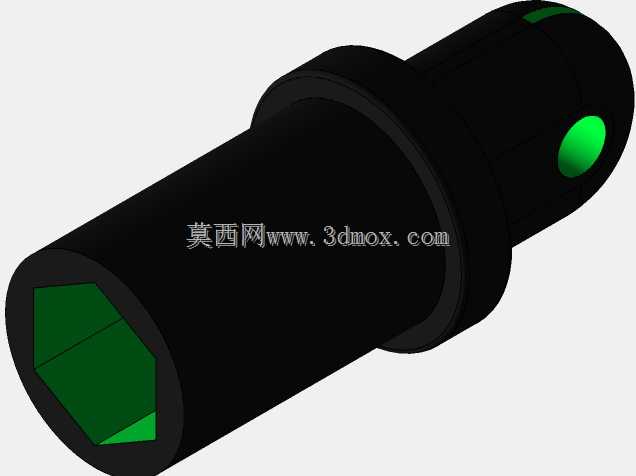

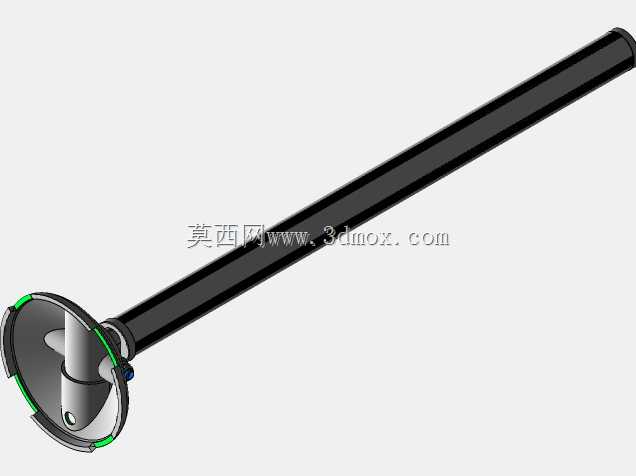

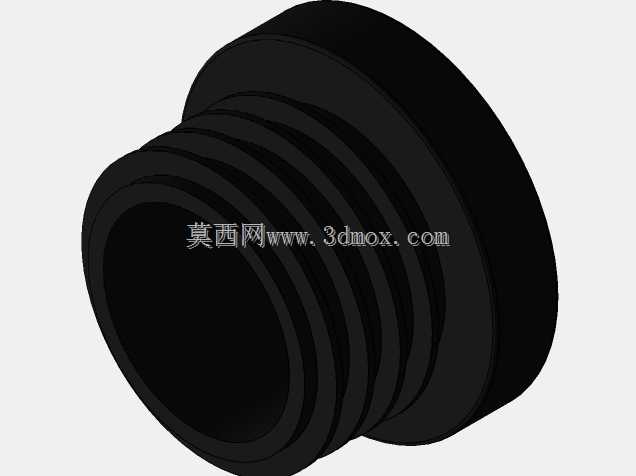

这款立式支撑导向构件主要应用于站台类作业场景的工位辅助定位、小型工装的升降导向承载，常见于流水线旁侧的物料承托、检测工位的高度调节基座安装场景，能够为配套的滑动工装提供稳定的垂直导向路径，避免升降过程中出现径向偏移、卡滞的问题。从结构设计来看，底部采用大直径圆盘式安装底座，底座上预留了对称分布的沉头安装孔位，安装时可通过螺栓直接将底座固定在站台台面或者设备安装基板上，大直径底座的设计能够有效降低立柱整体的重心，提升立柱受侧向力时的抗倾覆能力，即使配套工装在伸出状态下承受偏载，底座也能提供足够的支撑力矩，不会出现立柱晃动的问题。柱身主体采用等直径圆管结构，柱身一侧加工有连续的等距齿槽结构，该齿槽可与配套的齿轮调节组件配合，实现安装在立柱上的工装托架的高度精准调节，齿槽的齿距经过统一校准，每一级调节的行程固定，方便操作人员快速将工装调整到目标作业高度，不需要额外做尺寸校准。柱身顶端做了封闭端盖设计，一方面可以避免杂物、灰尘进入柱身内部的配合间隙，另一方面也能作为滑动组件的上限位结构，防止滑动托架超行程脱出柱体。在设计思路上，这款构件优先考虑了站台场景的使用耐久性，柱身与底座的连接位置做了加厚过渡处理，避免长期受载后出现焊缝开裂或者连接变形的问题，齿槽部分的加工公差控制在合理范围内，既保证与齿轮组件的配合顺畅，不会出现啮合间隙过大导致的窜动问题，也不会因为公差过紧导致调节卡涩。从安装边界来看，柱体总高度为400mm，柱身直径25mm，底座直径远大于柱身直径，安装时只需要在安装平面预留出底座覆盖范围的平整区域，不需要额外做嵌入式安装，对安装基面的加工要求较低，适配多数现有站台台面的改造安装需求。柱身的导向面做了光滑处理，滑动组件配合时的摩擦阻力小，长期使用也不会出现导向面磨损不均的问题，齿槽部分的齿形做了圆角过渡，调节时不会出现卡齿、打齿的情况，即使操作人员快速调节高度，也能保证啮合过程平稳。
