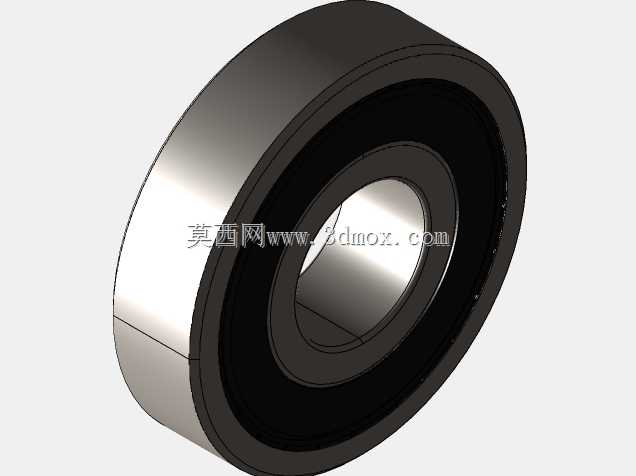

深沟球滚动轴承装配结构

滚动轴承是旋转机械中应用最广泛的支承部件，从普通民用家电的电机转轴，到工业生产线的输送机辊筒、机床主轴、减速机输入输出轴，再到工程机械、汽车传动系统的旋转部位，都能见到这类部件的身影，其核心作用是在支承旋转轴类零件的同时，降低轴运转过程中的摩擦系数，减少动力损耗，同时保证轴的回转精度，避免轴系运转过程中出现径向或轴向的过量窜动。

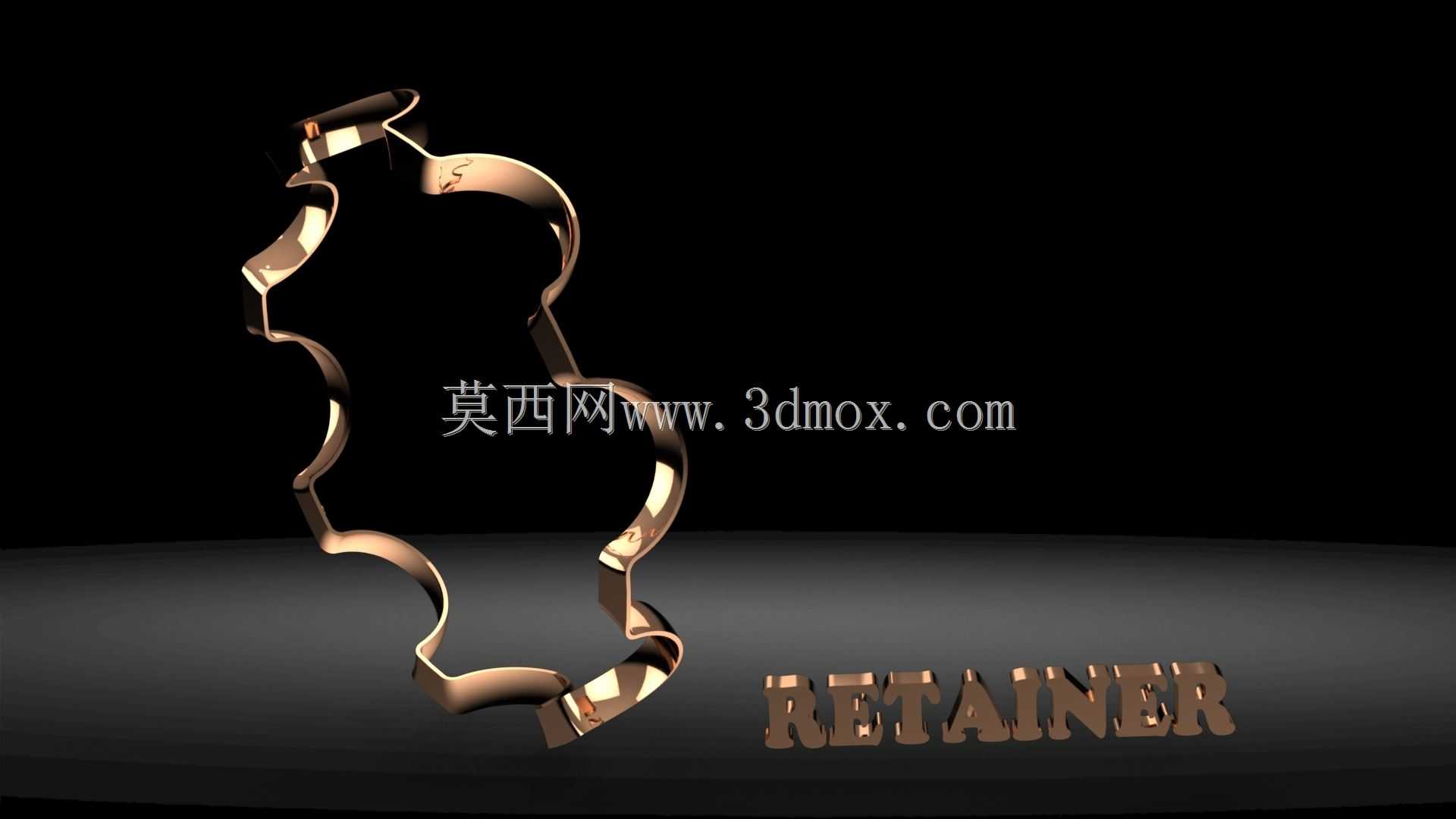

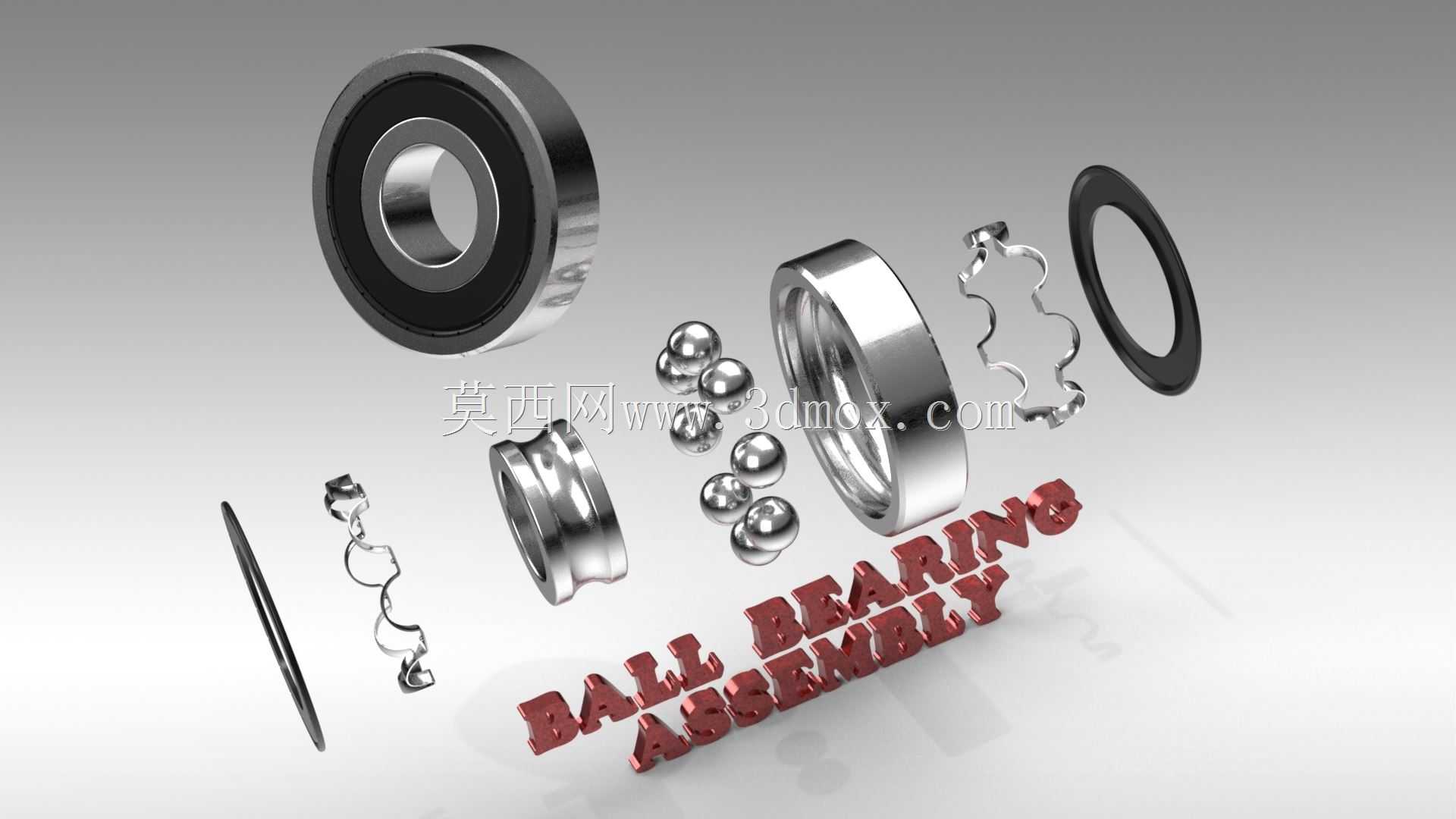

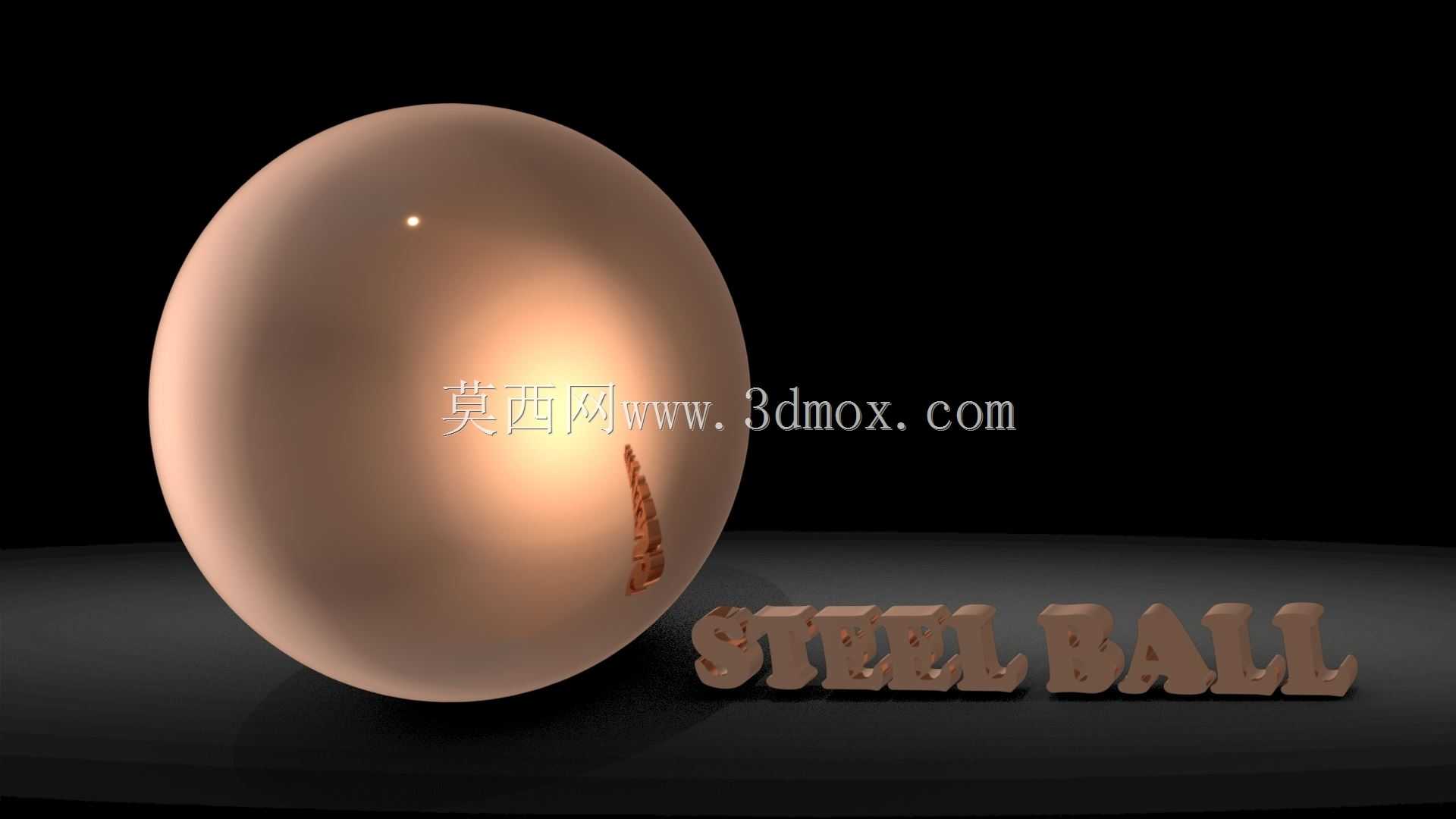

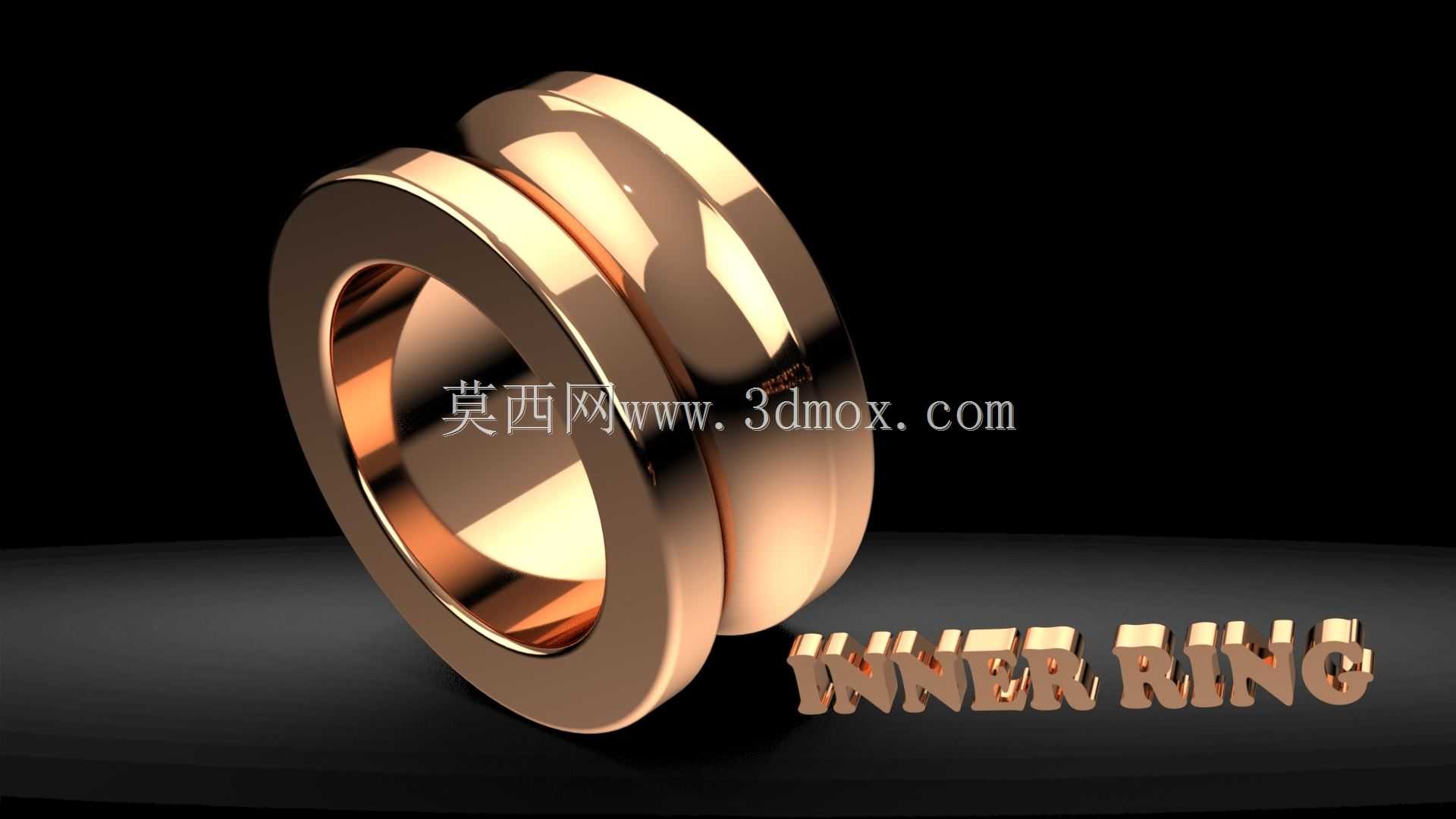

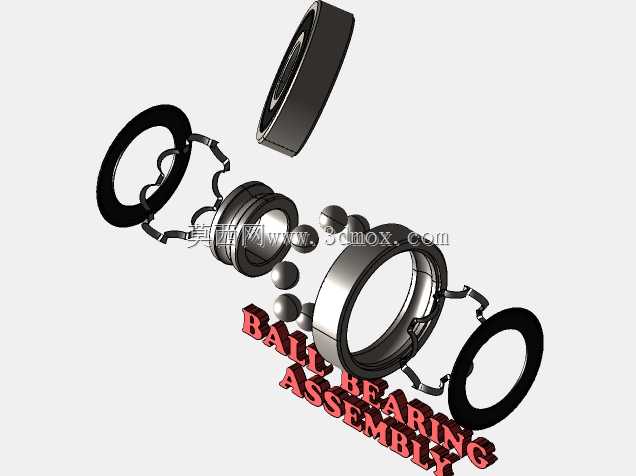

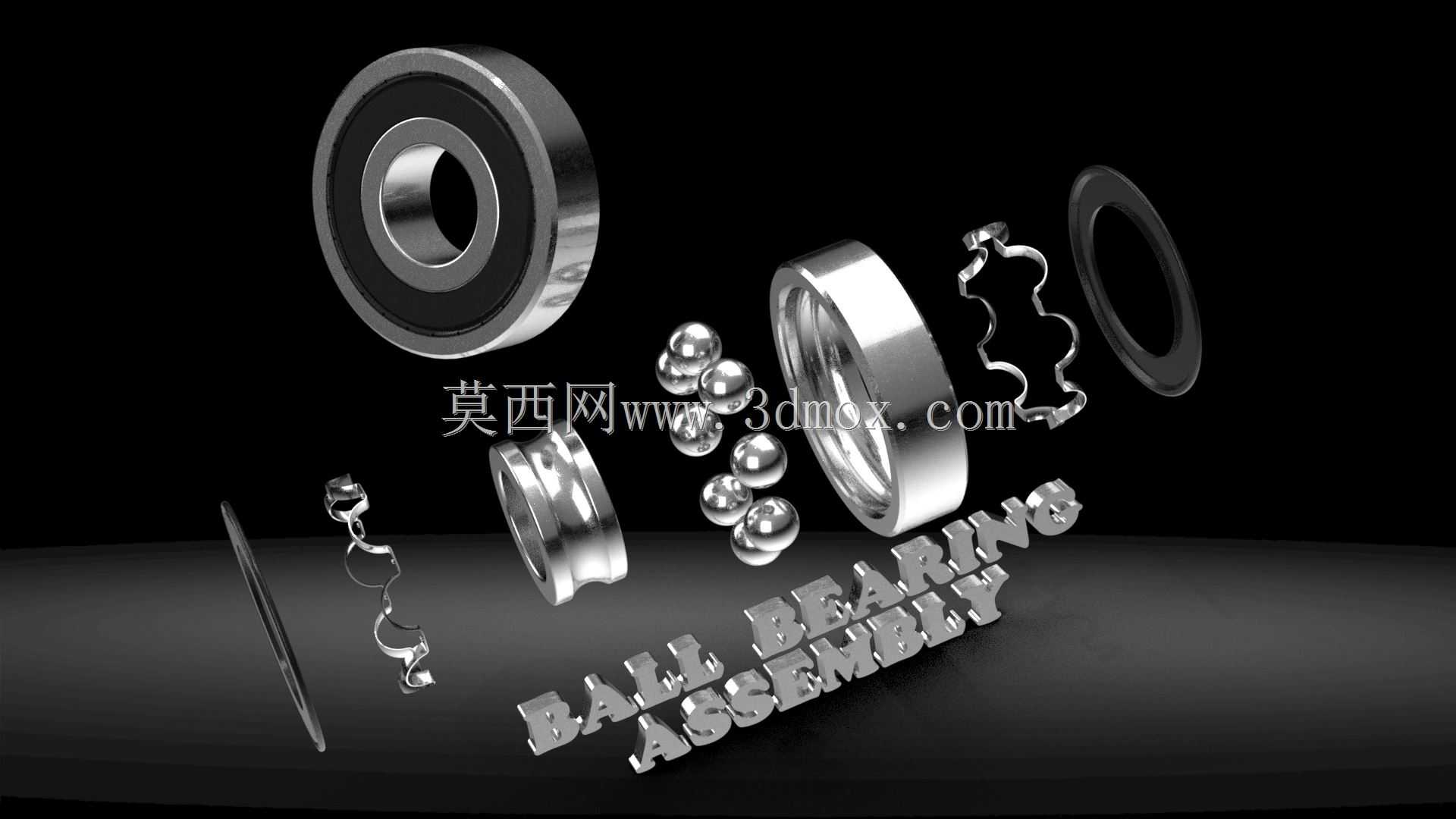

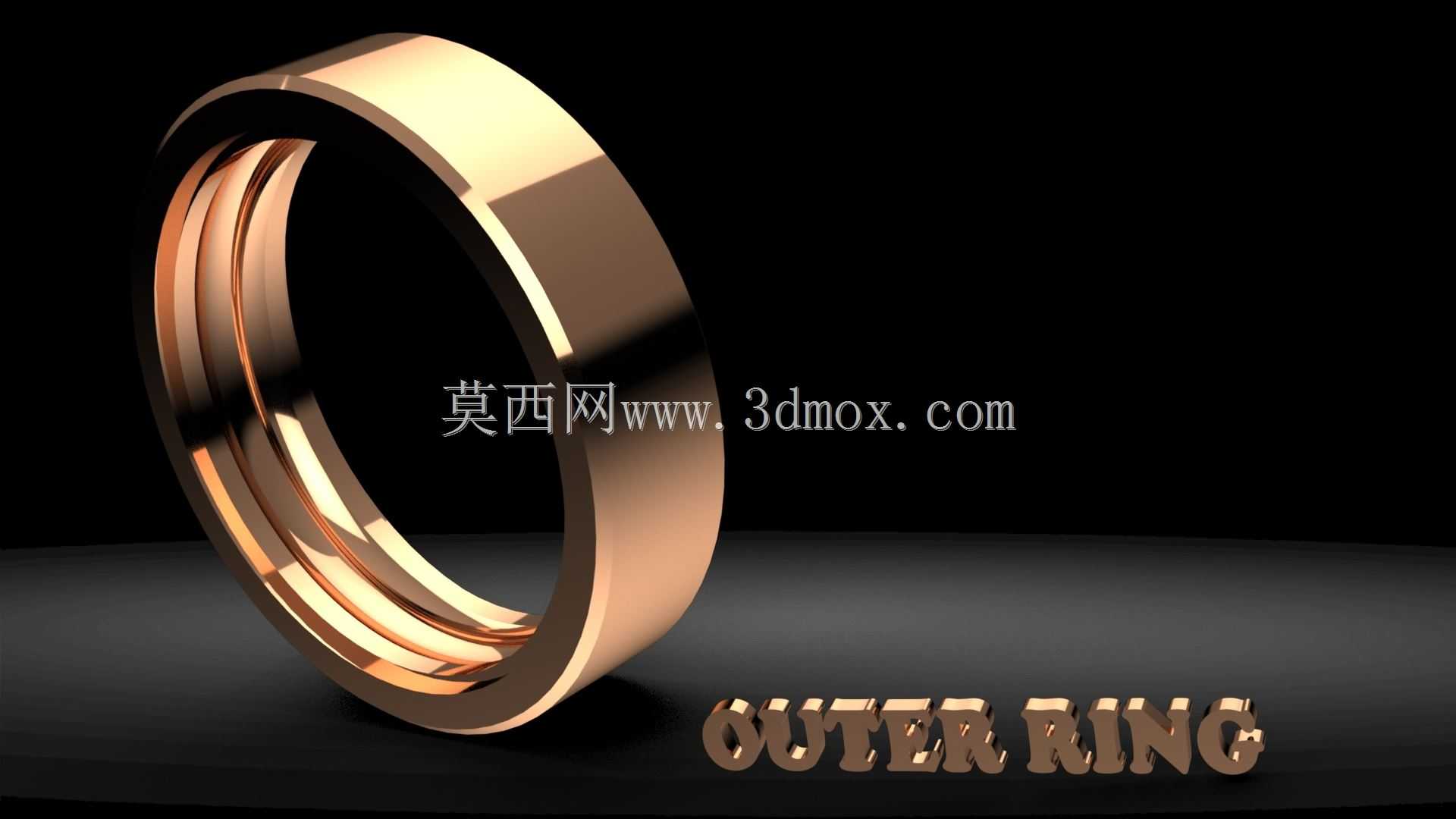

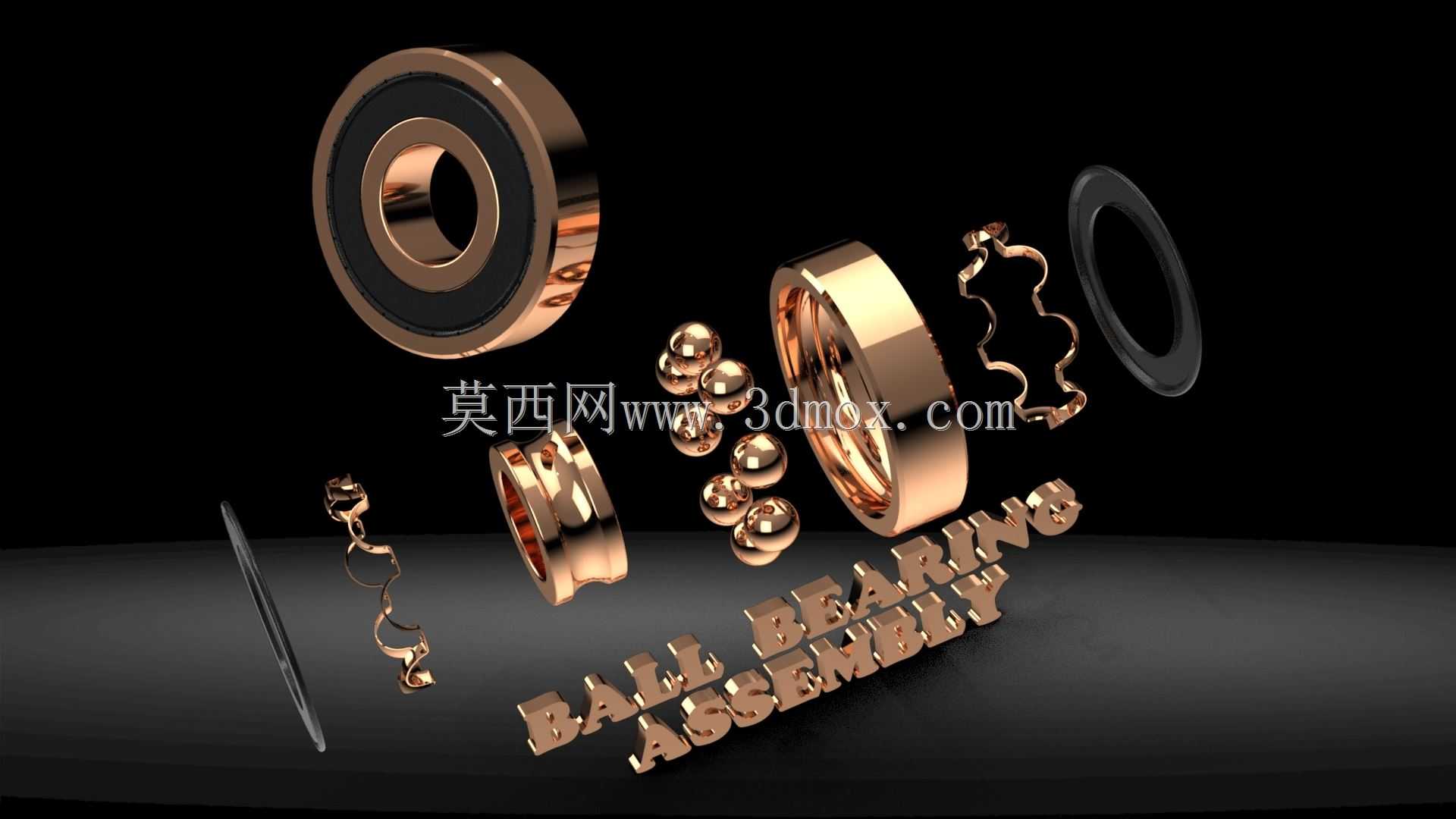

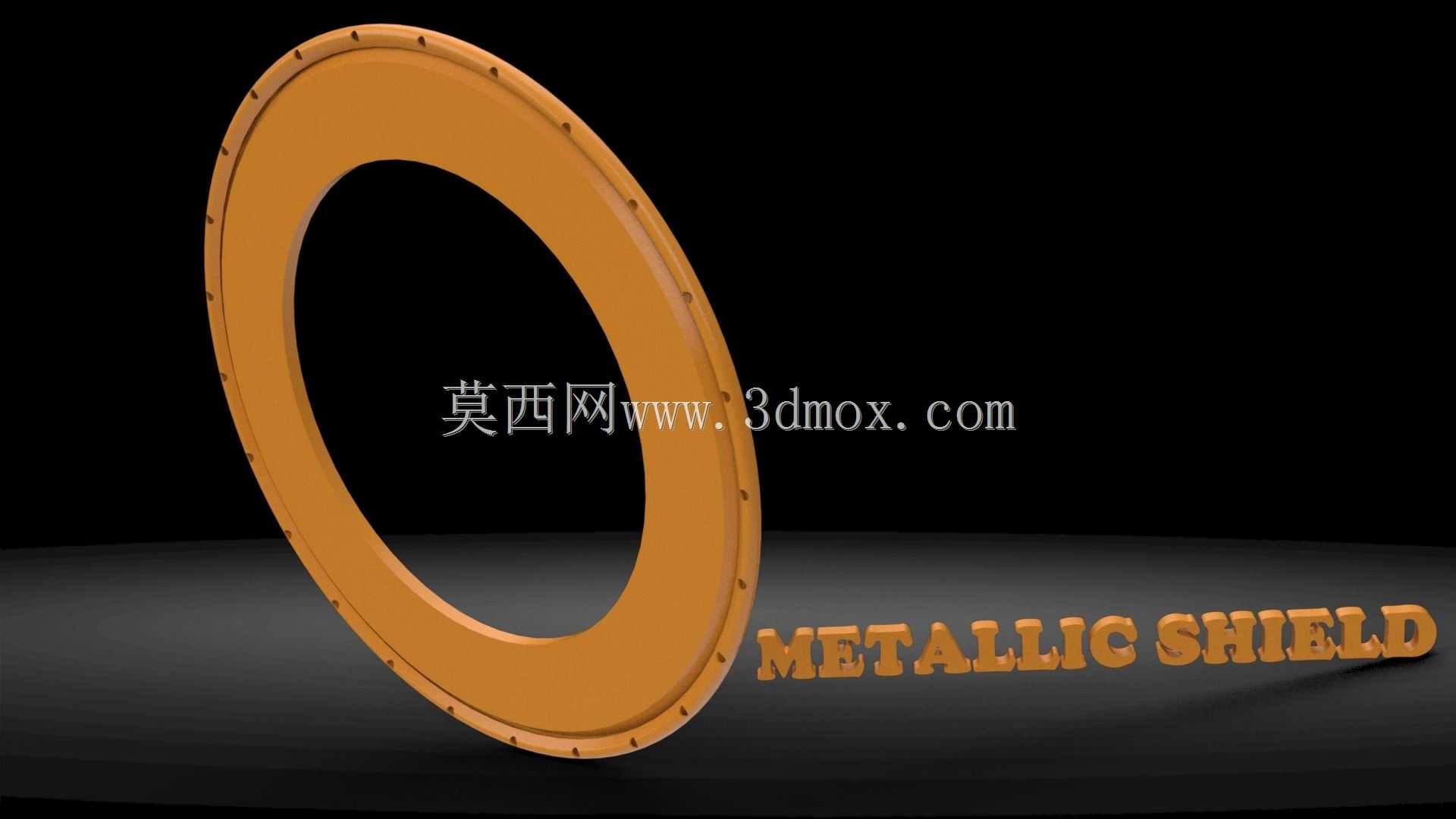

这套滚珠轴承装配结构包含内圈、外圈、滚动钢球、保持架、密封件几个核心组成部分，内圈通常与轴颈采用过盈配合随轴同步转动，内圈外侧设置有与滚动体曲率匹配的滚道，运转时滚动体沿滚道做滚动运动；外圈一般与轴承座或设备壳体的安装孔配合，多数工况下外圈保持固定，部分特殊工况下也会出现外圈转动、内圈固定的使用形式，内侧同样加工有对应滚道，为滚动体提供滚动支承的边界。滚动体作为承载核心元件，均匀排布在内外圈滚道之间，将运转时的滑动摩擦转化为滚动摩擦，大幅降低摩擦阻力，钢球的直径、数量直接决定了轴承的额定动载荷、额定静载荷参数，选型时需要结合轴系的径向载荷、轴向载荷大小、转速区间做匹配计算。保持架的作用是将所有滚动体均匀分隔，避免相邻钢球在运转过程中直接接触产生额外摩擦与磨损，同时引导滚动体在滚道内正常运动，在轴承无载荷区还能起到防止滚动体脱落的作用。两侧的密封件主要用于阻挡外界的灰尘、水汽、金属碎屑等杂质进入轴承内部滚道区域，同时防止轴承内部填充的润滑脂泄漏，保障轴承长期运转的润滑条件，延长部件的使用寿命。

从设计层面来看，这类轴承的建模需要重点关注几个核心尺寸的匹配：首先是内外圈滚道的曲率半径，通常滚道曲率半径略大于钢球半径，保证钢球与滚道之间为点接触状态，兼顾承载能力与低摩擦特性；其次是保持架的兜孔尺寸与位置精度，兜孔与钢球之间需要预留合理的间隙，既要保证钢球能够灵活转动，又不能间隙过大导致钢球在运转过程中出现窜动碰撞；另外密封件与内圈外圈的配合尺寸需要严格控制，过盈量太小会导致密封失效、润滑脂泄漏，过盈量太大则会增加额外的摩擦阻力，提升轴承运转时的温升，严重时甚至会导致密封件过早磨损老化。

实际安装使用时，需要注意轴承的安装边界条件，轴颈的加工精度、轴承座孔的形位公差都会直接影响轴承的实际使用寿命，安装过程中避免直接敲击轴承内外圈，防止滚道出现压痕导致运转时产生振动与噪音，润滑脂的填充量也需要控制在轴承内部空腔的三分之一到二分之一之间，过量填充润滑脂反而会导致运转时搅拌阻力过大，引发轴承温升过高的问题。这类深沟球结构的滚珠轴承主要承受径向载荷，同时也可以承受一定程度的双向轴向载荷，当径向游隙适当加大时，还具备一定的角接触轴承特性，能够在转速较高、不适合使用推力轴承的工况下承受不大的轴向载荷，适配的工况范围非常广，是机械设计中最常用的标准传动支承部件之一。
