自行车传动用轻量化镂空链轮结构设计

　　链轮作为链传动系统的核心啮合部件，在民用代步自行车、运动竞技自行车、电动助力两轮车的动力传递环节中承担着扭矩转换、转速匹配的关键作用，区别于工业输送链用大节距链轮，自行车用链轮的设计需要同时兼顾传动啮合精度、转动惯量控制、结构强度冗余、外观轻量化表现四个核心维度，本次设计的链轮针对中置驱动自行车的牙盘使用场景做了定向优化。从实际安装边界来看，该链轮适配常规自行车中轴的标准安装孔位，节距匹配通用自行车链条的啮合尺寸，齿顶圆、齿根圆的公差控制在链传动允许的啮合间隙范围内，既不会出现跳齿、脱链的啮合故障，也不会因啮合间隙过小导致链条磨损加剧、传动阻力升高。

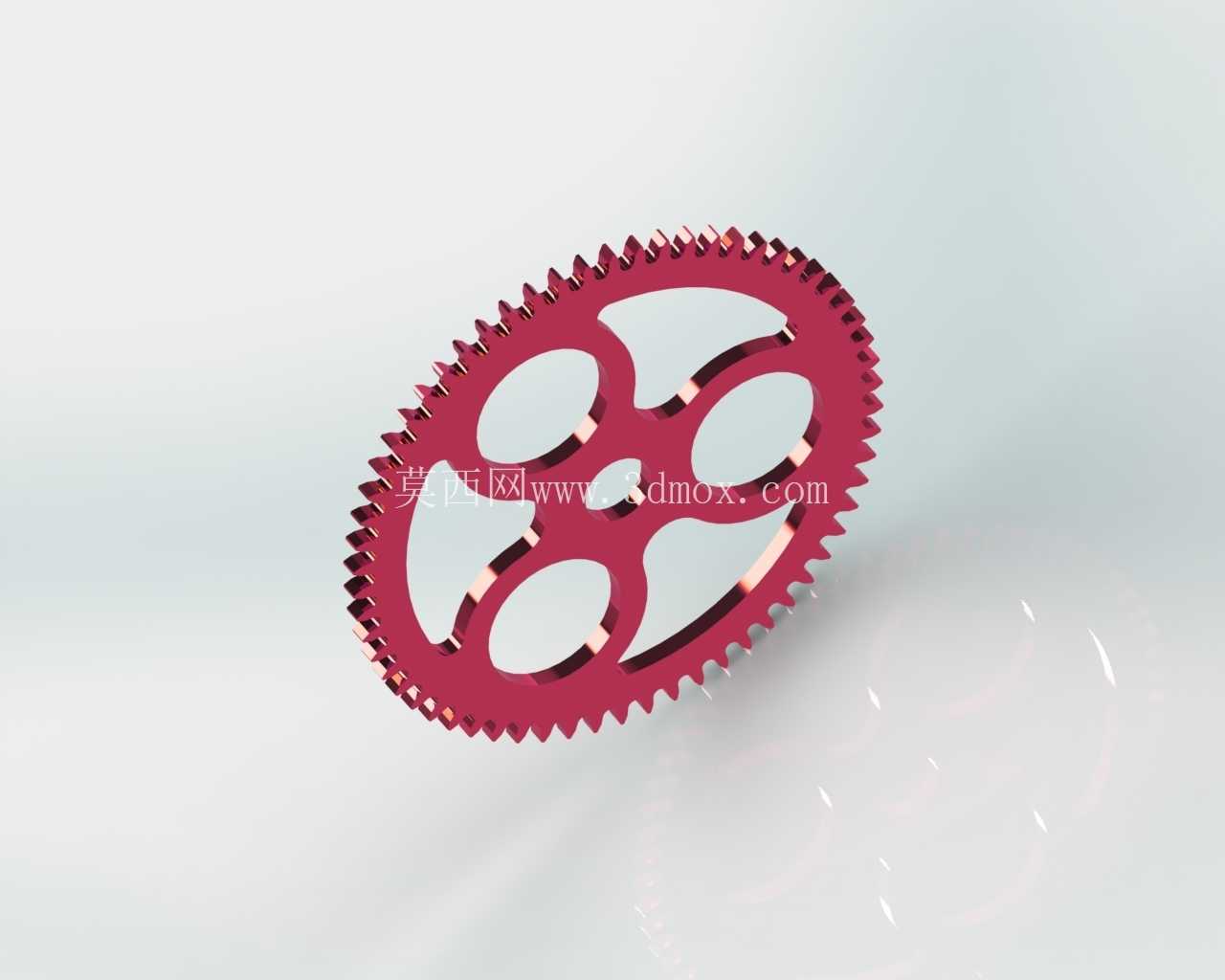

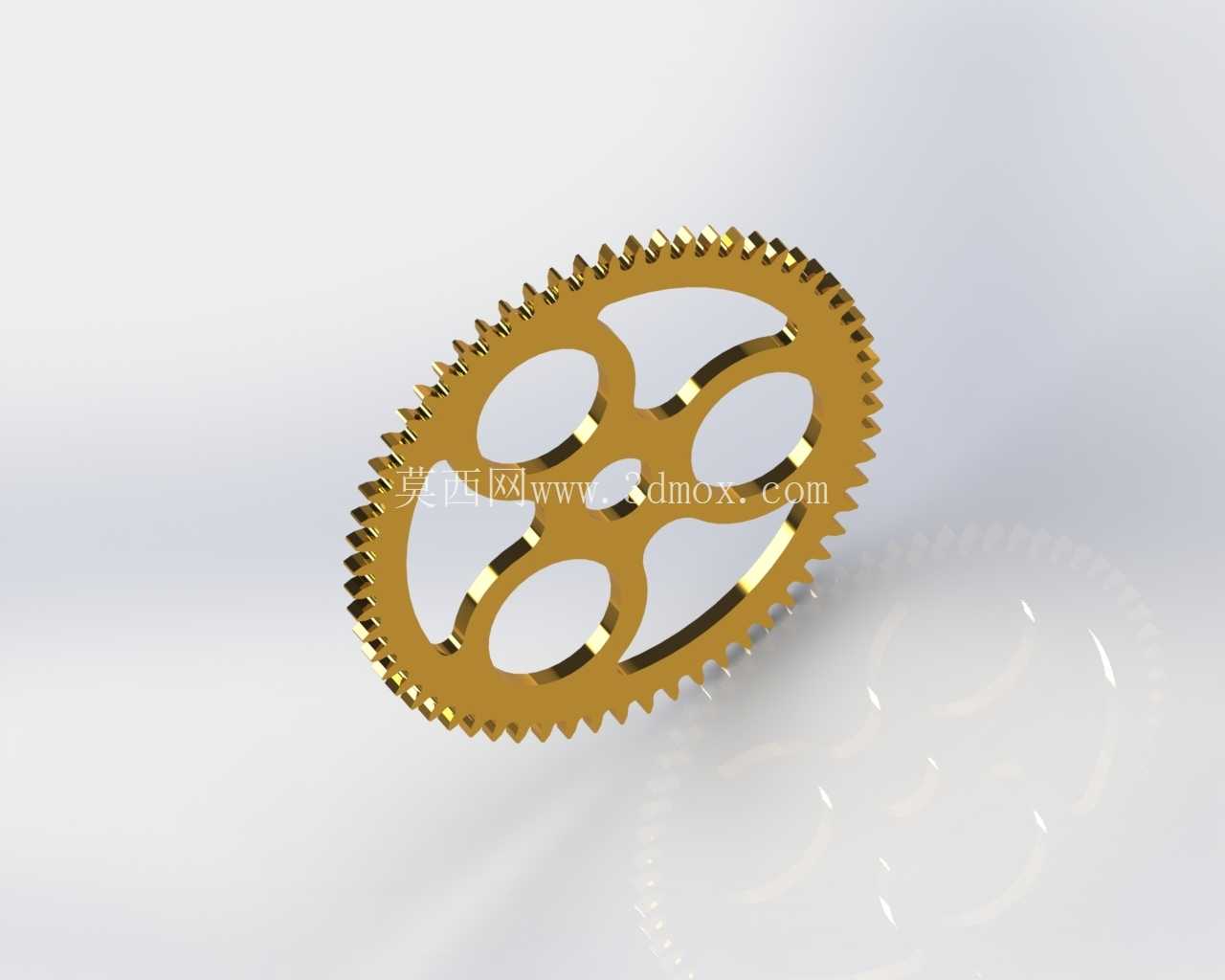

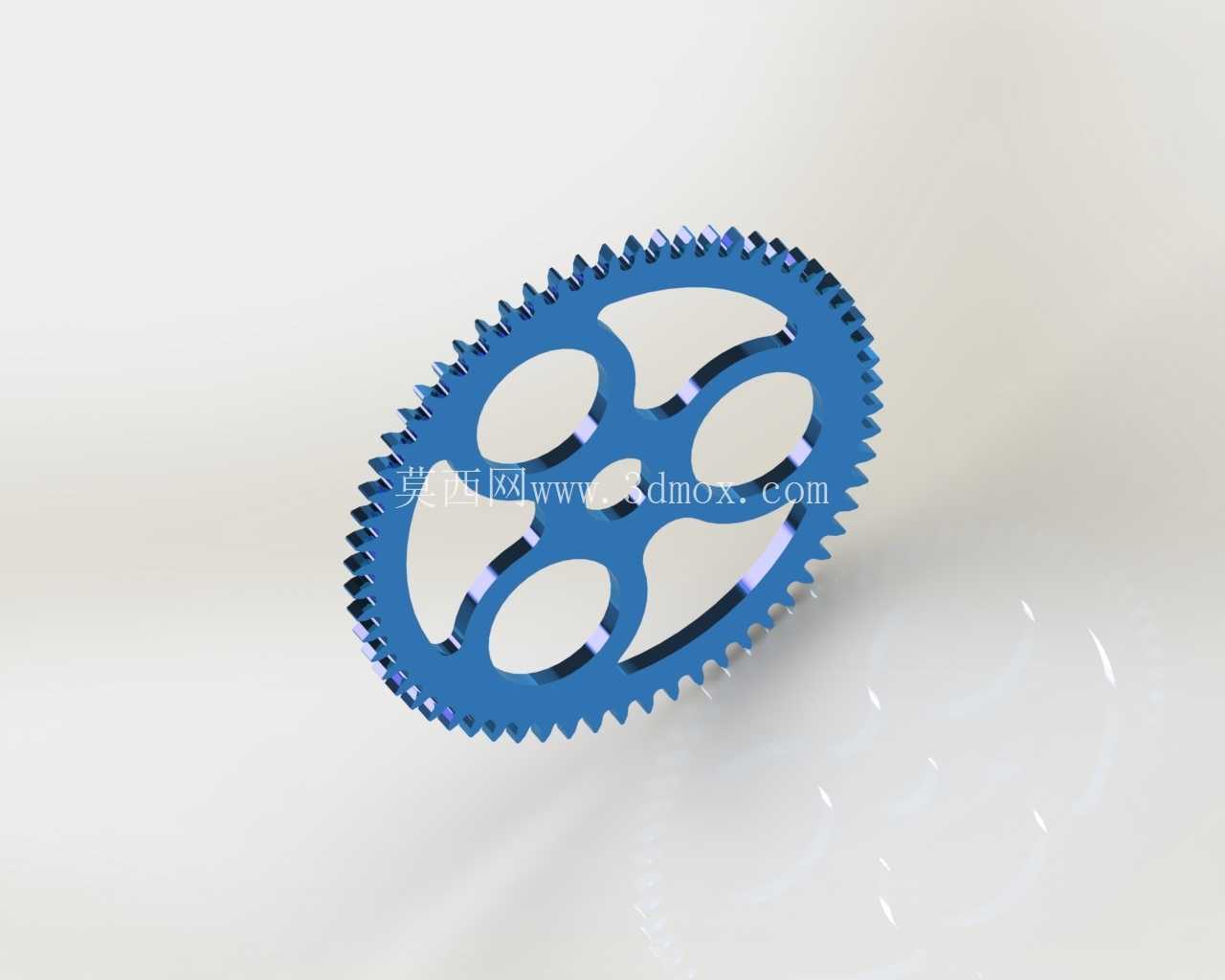

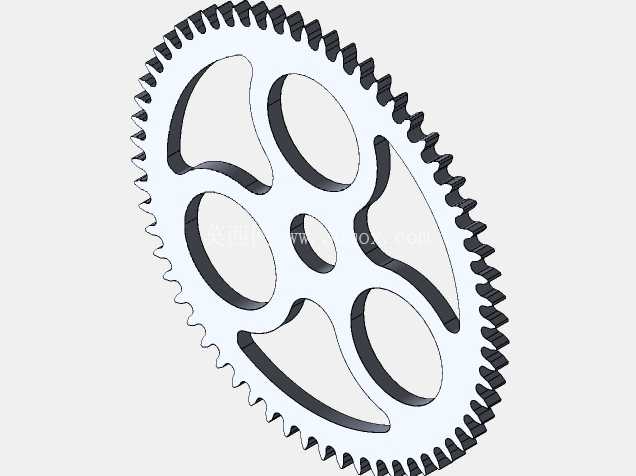

　　设计过程中首先确定了链轮的基础齿形参数，采用三圆弧一直线的标准链轮齿廓，保证链条滚子进入和退出啮合时的接触应力均匀分布，避免局部应力集中导致的齿面过早磨损；在轮体结构设计上，没有采用传统的实心辐板结构，而是做了五处对称的椭圆镂空设计，镂空区域的边缘全部做了圆弧过渡处理，没有直角应力集中点，在保证轮体整体扭转刚度、齿根抗弯强度满足额定传动扭矩要求的前提下，尽可能去除了非受力区域的多余材料，有效降低了链轮自身的转动惯量，骑行过程中踩踏启动、变速切换时的动力响应更灵敏，不会出现多余的转动迟滞感。

　　轮体的辐条连接部位采用了等强度的变截面设计，从齿圈位置到中心安装盘位置的厚度平滑过渡，既保证了中心安装区域的连接强度，避免安装锁紧时出现压溃变形，也不会在辐条位置出现不必要的材料堆积。链轮的中心安装孔做了定位止口设计，安装时可以快速和中轴的定位台贴合，保证链轮的径向跳动量控制在允许范围内，避免传动过程中出现链条周期性松紧变化的问题。从实际应用场景来看，这类轻量化镂空链轮既可以用于民用通勤自行车的前牙盘替换，也可以用于入门级运动自行车的原厂配套，在日常骑行的载荷工况下，轮体的强度完全可以承受起步踩踏、爬坡发力时的瞬时峰值扭矩，镂空结构同时还能减少骑行过程中沾附的泥污堆积，日常维护时更容易清理齿缝间夹杂的泥沙，减少泥沙对链条和链轮齿面的磨粒磨损。

　　设计过程中还对齿面的啮合接触区域做了修形处理，齿顶位置做了微小的倒角，避免链条啮合时齿顶和链条链板发生剐蹭，降低传动过程中的异响和额外摩擦阻力。和同规格的实心链轮相比，该镂空结构的链轮重量降低了近三成，但是通过有限元受力校核，在额定扭矩载荷下的最大变形量、最大应力值都和实心链轮处于同一水平，完全满足使用强度要求，对称的镂空结构也保证了轮体的动平衡性能，高速转动时不会出现偏摆振动的问题。在安装适配性上，该链轮的中心安装孔位尺寸、连接孔分布圆直径都匹配主流的方孔中轴、花键中轴的安装规格，不需要额外做改装就可以直接替换同齿数的原厂链轮，啮合的链条可以兼容常规的单速、变速自行车链条，不需要配套更换其他传动部件。
