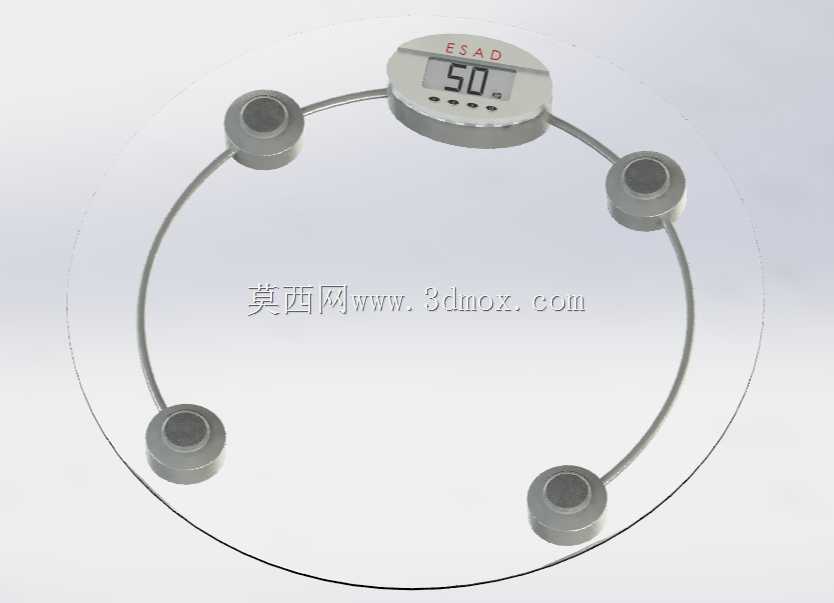

家用透明圆形电子体重秤结构设计

日常家用场景中，这类圆形透明电子体重秤是家庭健康监测的常用小型衡器，多用于卫浴间、卧室区域，满足家庭成员日常体重数据采集需求，也可适配小型健身工作室、社区健康服务点的基础称重场景。从结构设计逻辑来看，整体采用圆形对称布局，四个称重传感支脚沿圆周方向均匀分布，这种排布方式能让秤盘受力更均匀，避免单侧偏载导致的测量数值偏差，每个支脚内置的称重传感器通过内部走线与中心的显示控制模块连通，走线沿秤盘底部的环形线槽布设，既不会外露影响外观，也能避免日常挪动过程中线缆被拉扯损坏。秤面采用高透钢化玻璃作为承载面板，边缘做圆弧倒角处理，既保证了足够的承载强度，也能降低磕碰划伤的风险，面板表面可做磨砂防滑处理，避免赤脚站立时打滑。中心的显示控制模块采用凸起式集成设计，将LCD显示屏、功能按键、控制电路板整合在同一个壳体中，显示屏采用大字号数字显示，方便使用者站立时清晰读取数值，模块底部与玻璃面板通过胶粘加卡扣的方式固定，保证连接可靠性的同时也便于后期拆解维护。四个传感支脚底部都配有防滑橡胶垫，既可以增加秤体与地面的摩擦力，避免称重时秤体滑移，也能起到一定的缓冲作用，降低传感器受到的瞬时冲击，延长设备使用寿命。设计过程中需要严格控制整体安装边界，圆形秤盘的直径适配普通人站立时的双脚站位范围，整体厚度控制在轻薄区间，便于日常在家具缝隙中收纳挪动，传感支脚的高度保持一致，保证秤体放置在平整地面时处于水平状态，避免倾斜带来的测量误差。电路部分的走线要避开称重受力的形变区域，防止玻璃面板受力形变时挤压线缆造成接触不良，显示模块的供电采用常见的纽扣电池或干电池方案，电池仓设置在模块底部，更换电池时无需拆开整个秤体，降低日常维护的难度。这类产品的结构设计不需要复杂的传动机构，核心在于保证称重受力的均匀传递，以及日常使用场景下的结构可靠性，兼顾外观简洁性与使用实用性。
