0-300mm量程游标卡尺三维建模作品

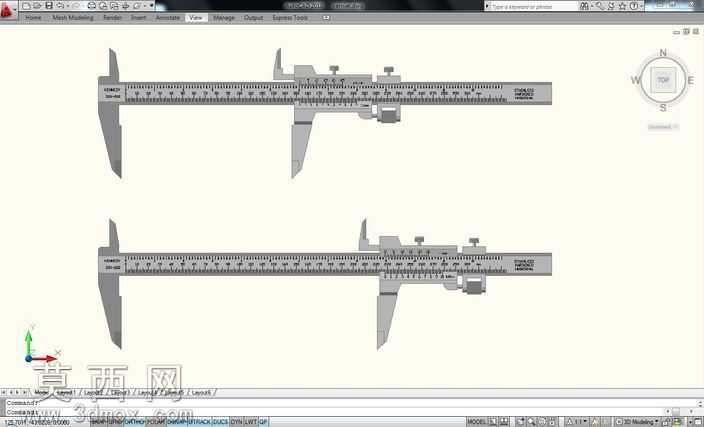

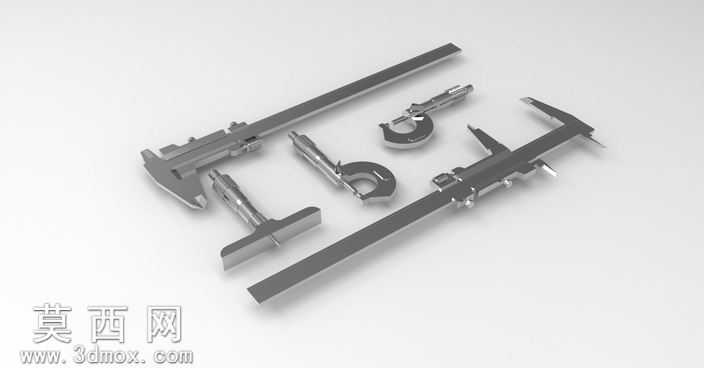

本次建模围绕0-300mm量程游标卡尺展开，同时配套完成了同系列多款常用测量量具的三维模型制作，全程依托三维建模软件完成全流程设计。建模初期首先梳理游标卡尺的核心结构逻辑，将整体拆分为主尺、游标尺、内外测量爪、深度尺、锁紧装置五大核心模块，严格遵循实际量具的尺寸比例进行参数化绘制，主尺刻度区间、游标尺分度精度均参考实物测量标准设置，确保各部件装配间隙符合真实产品的滑动配合要求，避免出现结构干涉、滑动卡顿的不合理设计。材质设置阶段针对不同部件的使用特性区分材质参数，主尺与游标尺主体采用高碳不锈钢材质，调整金属材质的反射率、粗糙度参数，还原量具表面哑光磨砂的金属质感，刻度线部分采用深色蚀刻材质效果，与尺身形成清晰的视觉区分，测量爪刃口部分微调材质硬度表现的视觉效果，突出精密加工的锋利平整特性，锁紧螺丝等小部件则做亮面金属处理，还原紧固件的表面工艺特征。渲染阶段采用柔和的影棚布光方案，多角度打光弱化金属表面的过强反光，同时清晰呈现尺身刻度、部件衔接缝隙等细节，配套建模的千分尺等量具也统一遵循真实工业产品的结构逻辑，对测微螺杆、棘轮锁紧装置等精细结构做了等比例还原，所有模型的边棱处均做了符合实际加工工艺的微小倒角处理，避免出现生硬的直角边，让模型视觉效果更贴近真实量产的工业量具产品。设计过程中重点考量了模型的装配合理性，确保游标尺可沿主尺顺畅滑动、深度尺可随游标尺同步伸缩的运动逻辑可在三维环境中实现，各部件的衔接位置完全匹配真实量具的装配关系，既满足三维展示的视觉精度要求，也可作为机械教学、产品演示的数字化模型使用。
