自行车用保温瓶夹持固定支架结构

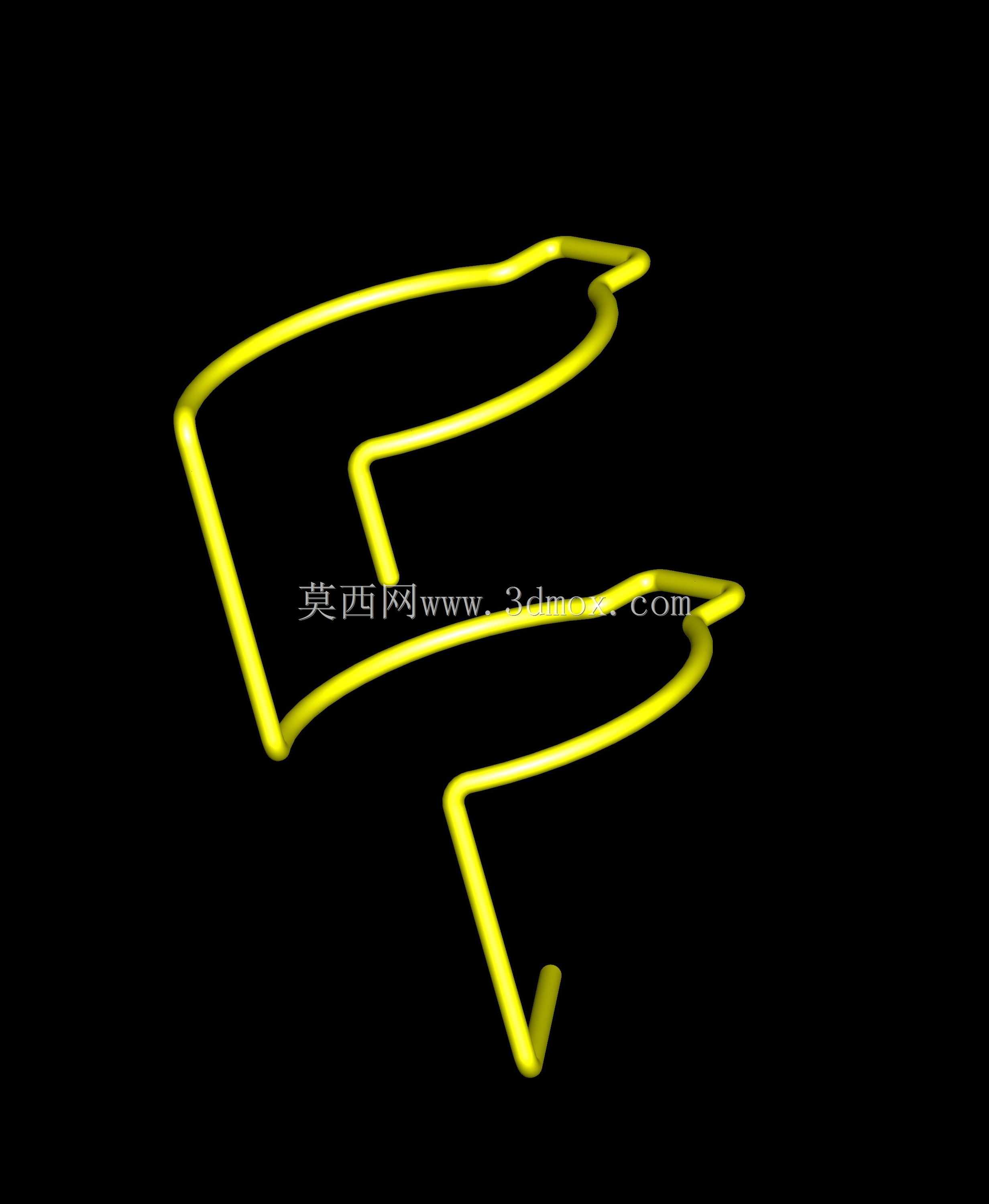

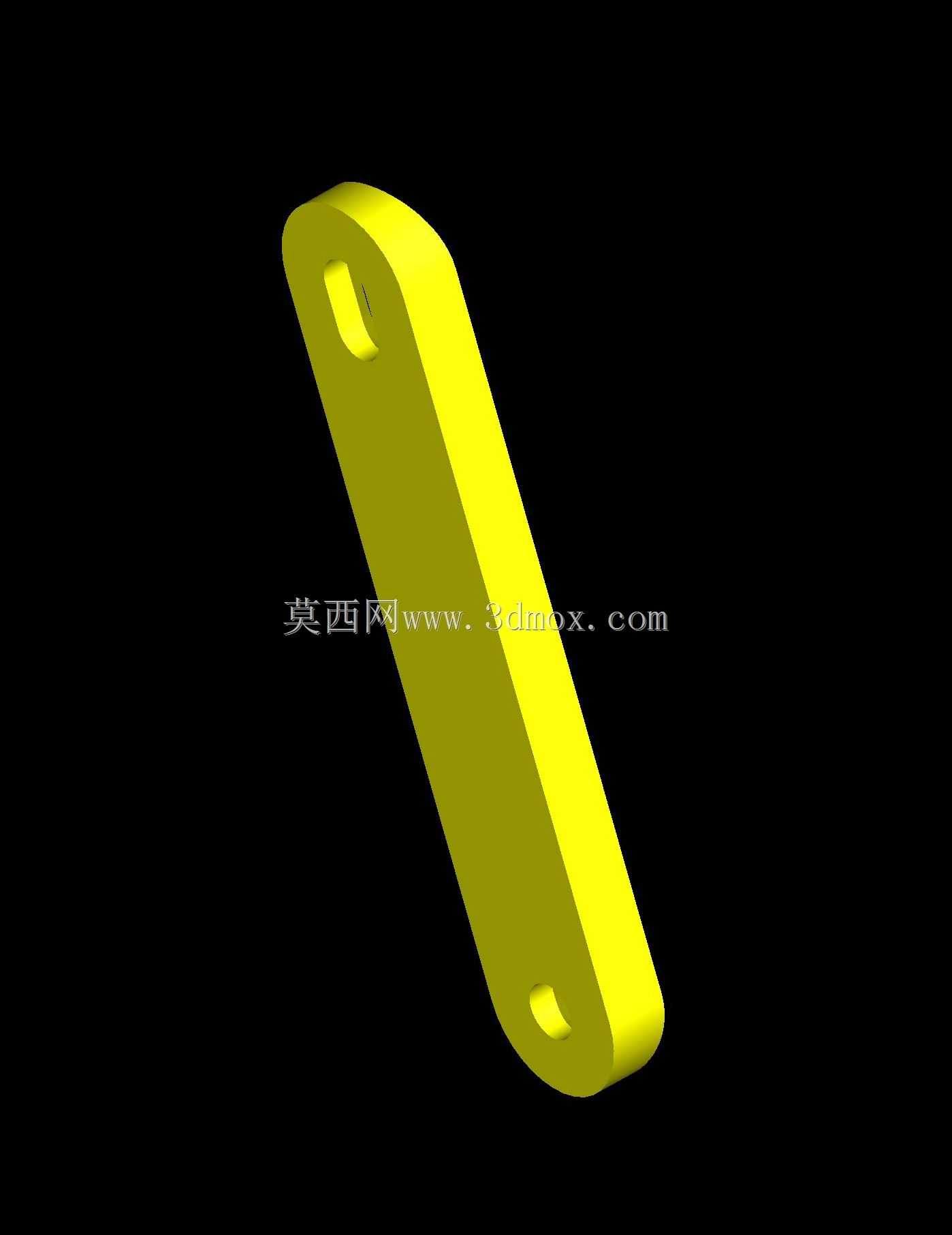

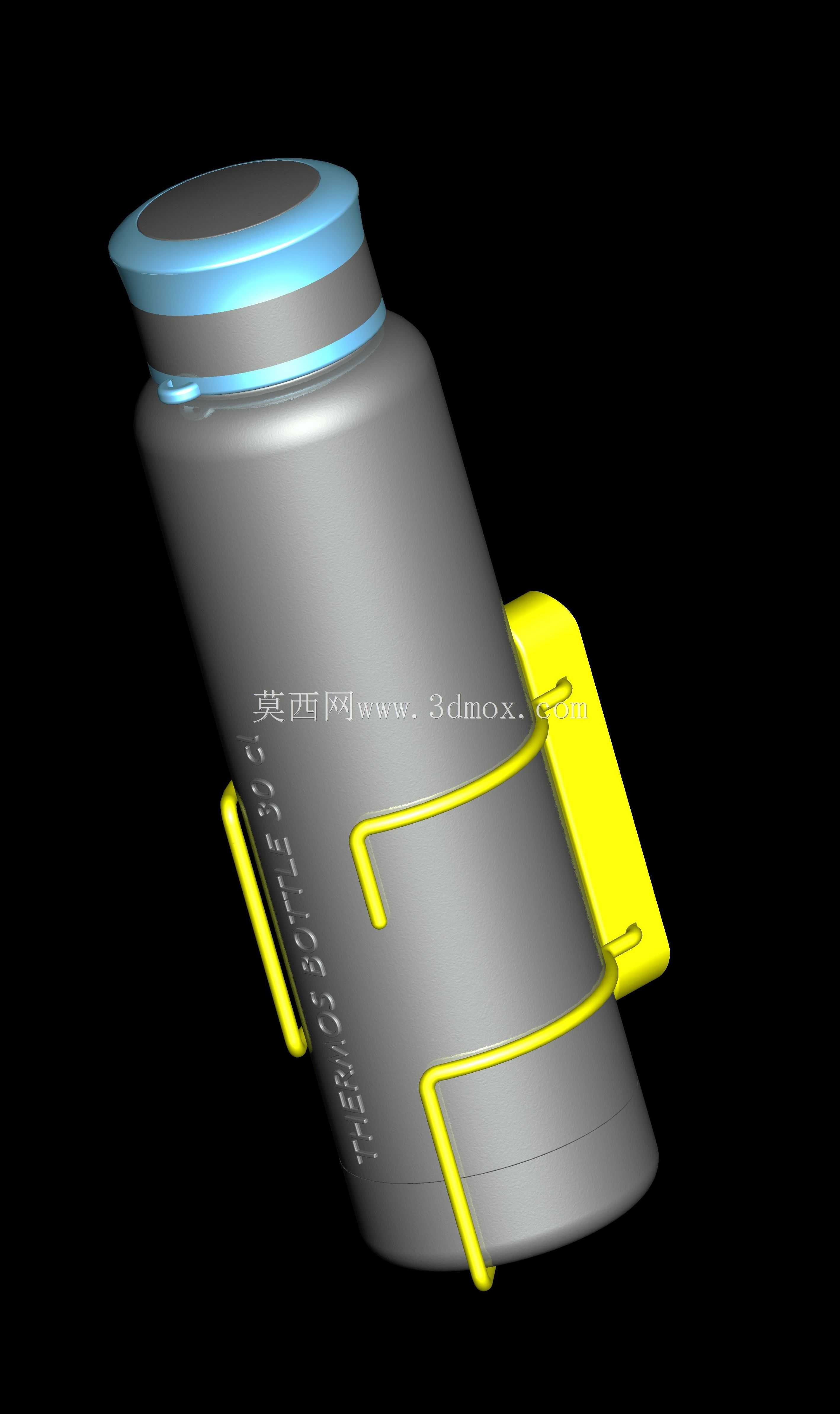

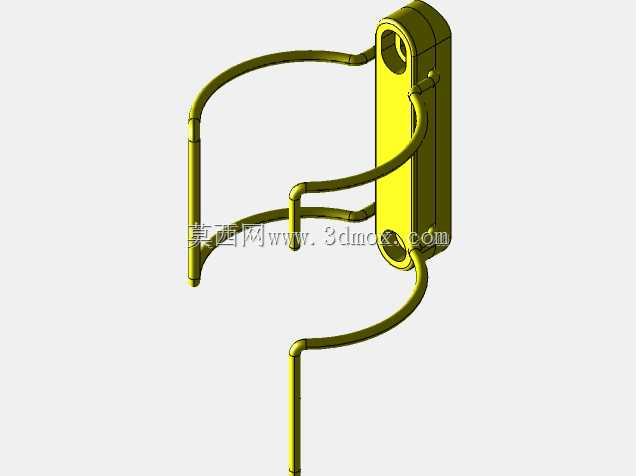

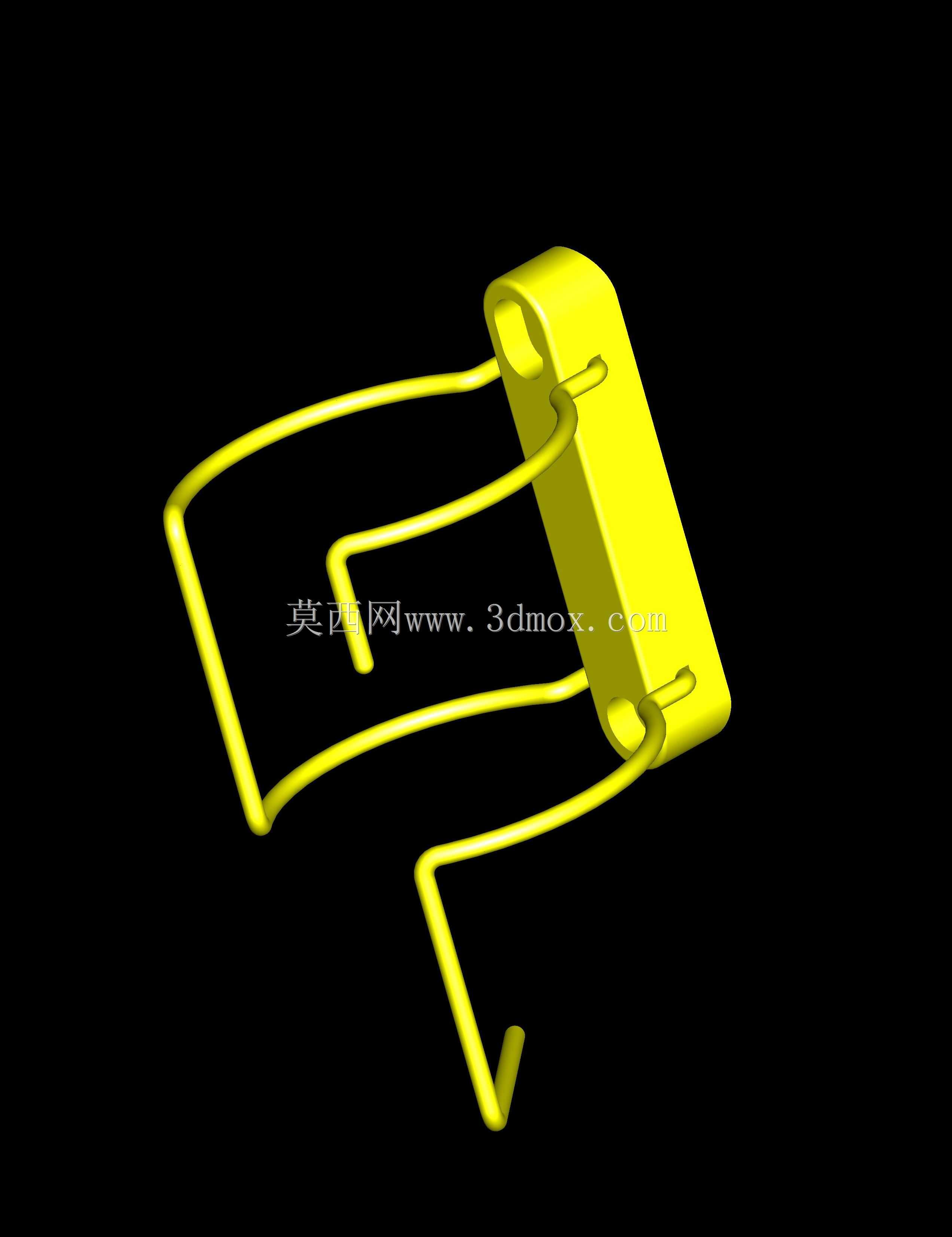

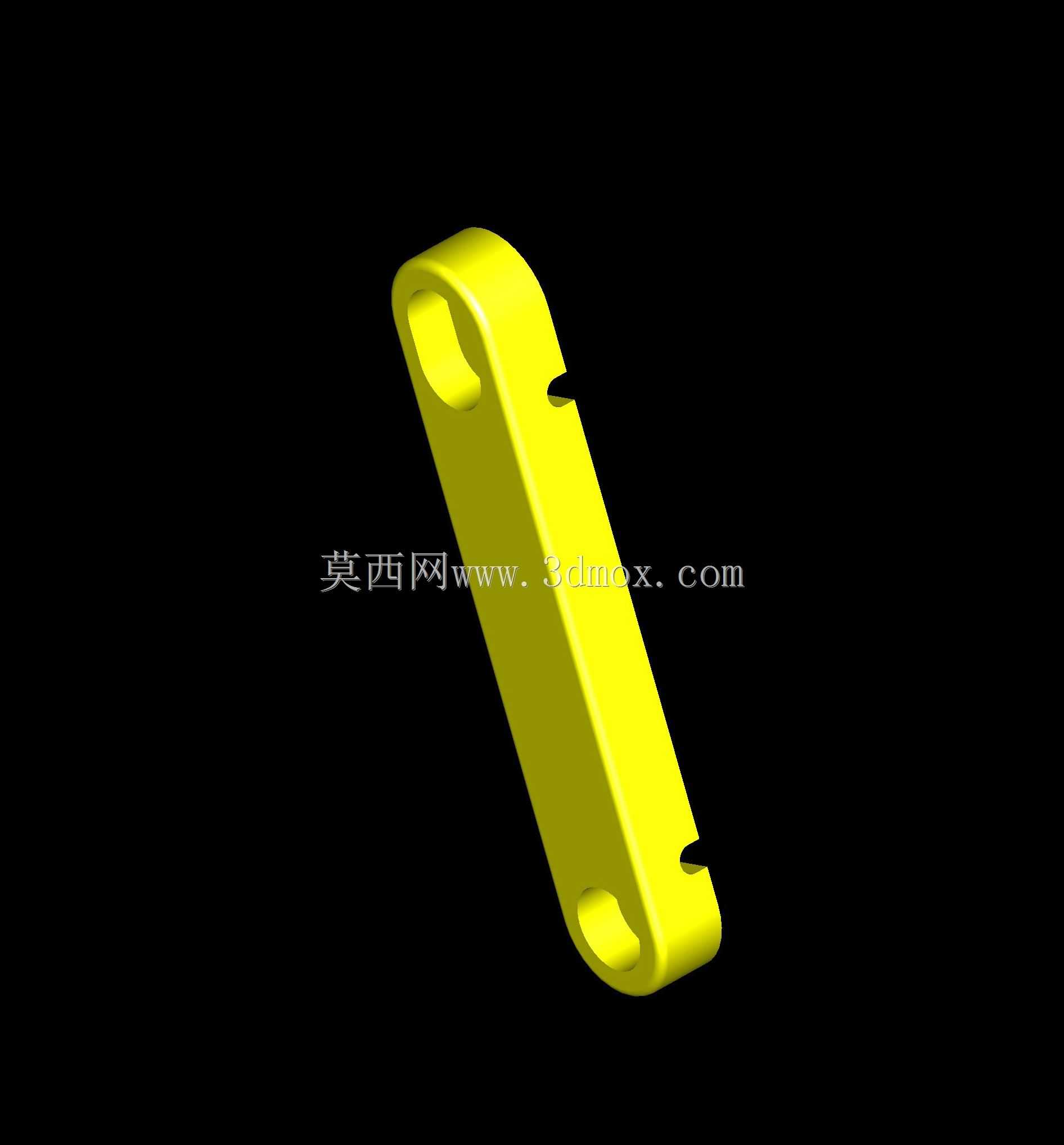

这款夹持固定结构主要适配骑行场景下的随身饮品携带需求，解决骑行过程中保温瓶无稳定放置位置、易晃动脱落的实际问题，日常通勤、中短途户外骑行、长途骑游场景都能适用，无需额外在车架上焊接或打孔改造，依托现有车架管材结构即可完成安装，不会破坏自行车原有漆面与结构强度。结构整体分为框架与两个安装固定段两部分，框架部分采用3mm直径的钢或铝线材弯折成型，线材本身具备足够的结构强度，同时带有适度的弹性变形量，既能保证卡入瓶身之后的抱紧力，避免骑行过程中因路面颠簸出现瓶身窜动、掉出的情况，也能适配一定尺寸公差范围内的圆柱型瓶体，不会因为瓶身外径的微小偏差出现装不进或者卡持过松的问题。两个安装固定段采用工程塑料材质加工，可通过增材制造方式快速打样验证，安装段的卡扣结构直接卡在自行车车架的圆管上，卡扣内径匹配常规自行车车架的管材直径，安装时无需额外紧固件，卡入后即可依靠卡扣自身的抱紧力实现定位，也可根据实际使用需求搭配薄橡胶垫增大接触摩擦力，进一步提升固定可靠性，避免支架沿管材轴向滑动或周向转动。设计过程中优先考虑了安装边界的适配性，整体支架突出车架的尺寸控制在合理范围内，不会在骑行过程中剐蹭骑行者腿部，也不会额外增加过多风阻；框架的弯折弧度完全贴合300ml左右圆柱型保温瓶的外壁轮廓，接触位置做了圆弧过渡处理，不会划伤瓶身表面的漆面或保温层。实际使用时，只需将保温瓶顺着框架开口处推入即可完成放置，取放时单手即可操作，无需额外解锁动作，适配骑行过程中快速取放饮品的使用需求；框架的线材排布避开了保温瓶的瓶盖开合位置，不会影响瓶塞的正常开启与闭合，停车休息时无需将瓶子从支架上取下即可直接倒水饮用。针对不同尺寸的瓶体，只需调整线材弯折的弧度与框架的整体内径尺寸即可快速适配，安装段的卡扣尺寸也可根据不同车型的车架管材直径做对应调整，具备较好的通用性，除了自行车之外，也可适配电动自行车、摩托车等带圆管车架的代步工具，拓展使用场景。
