轨道交通轮对辐条式轮缘结构设计

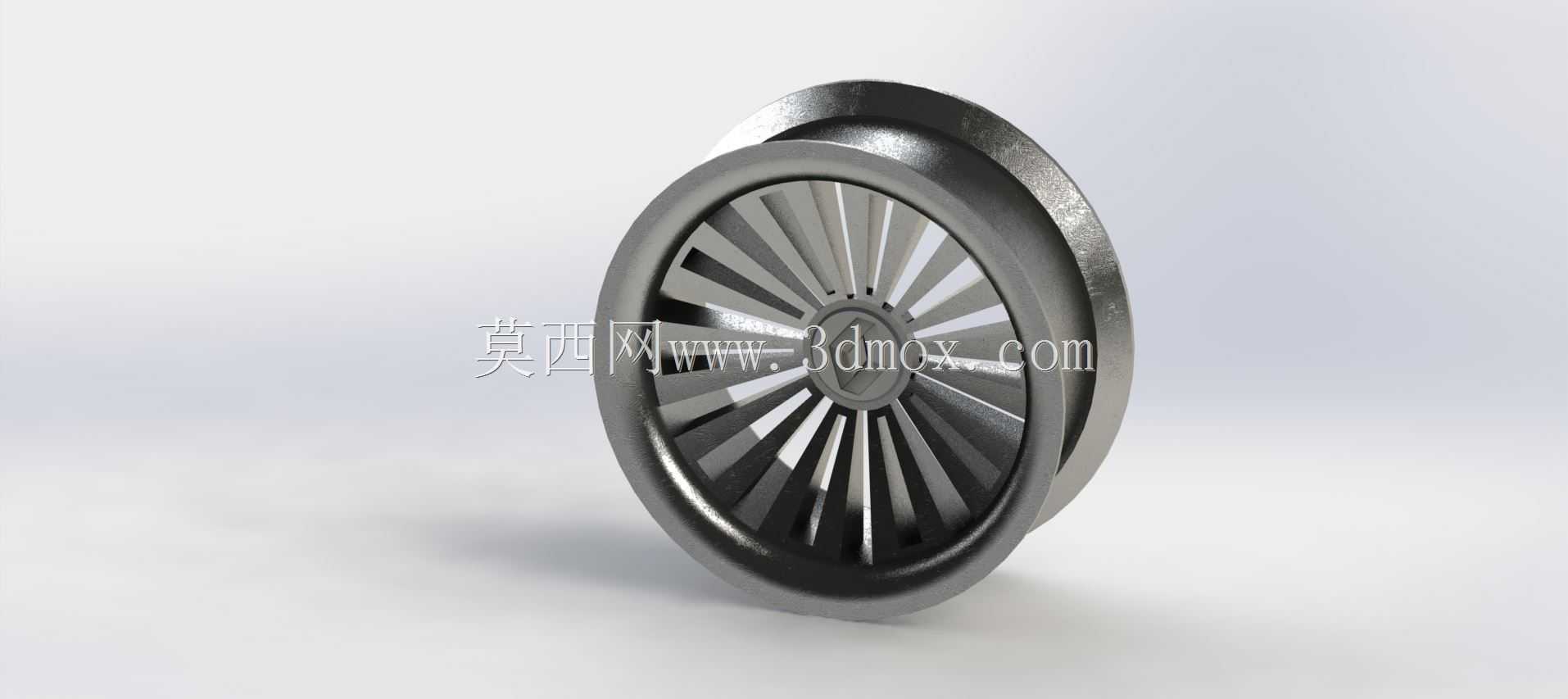

该辐条式带轮缘轮体结构，主要应用于厂内有轨输送线、轻型轨道搬运设备、景区观光有轨车辆的走行部，作为承载与导向的核心部件，直接决定有轨设备走行的平顺性与脱轨风险阈值。从结构设计逻辑来看，轮体采用单轮缘单侧限位结构，轮缘高度与踏面锥度经过匹配计算，能够在标准轨距的轻型钢轨上实现自动对中，减少直线段走行时的轮缘贴靠磨损，曲线段通过时轮缘与钢轨侧面贴合提供导向力，避免轮体脱轨。辐条采用等强度放射状布局，相比同尺寸实心轮结构减重可达40%以上，同时辐条之间的镂空结构能够在运行过程中快速散逸制动产生的热量，避免长时间运行后轮体温升过高导致的材料力学性能下降。踏面采用符合有轨走行要求的锥面设计，不同直径位置的线速度差能够匹配曲线段内外轨的长度差，减少轮轨之间的滑动摩擦，降低运行阻力与踏面磨耗速率。安装接口采用中心定位孔加端面键槽的配合形式，中心孔与车轴采用过渡配合，端面键槽传递走行扭矩，安装时需保证轮体内侧面与轴肩的贴合度，端面跳动公差控制在0.1mm以内，避免运行过程中出现轮体偏摆导致的轮缘偏磨。轮缘外侧做了圆弧过渡处理，能够在轮缘与钢轨接触时减少应力集中，避免轮缘根部出现疲劳裂纹，延长轮体的使用寿命。在实际选型应用中，该轮体适配的轨距范围可根据中心安装距调整，单轮额定静载荷需匹配设备整体自重加额定载重的1.5倍安全系数，走行线速度不超过15m/s的场景下均可稳定运行，日常维护仅需定期检查踏面磨耗量与轮缘厚度，当轮缘厚度磨损超过原厚度的30%时需及时更换，避免导向失效。辐条与轮辋、轮毂的连接位置采用大圆角过渡，消除结构应力集中点，能够承受启动、制动过程中的瞬时冲击载荷，适配频繁启停的往复式有轨输送工况。
