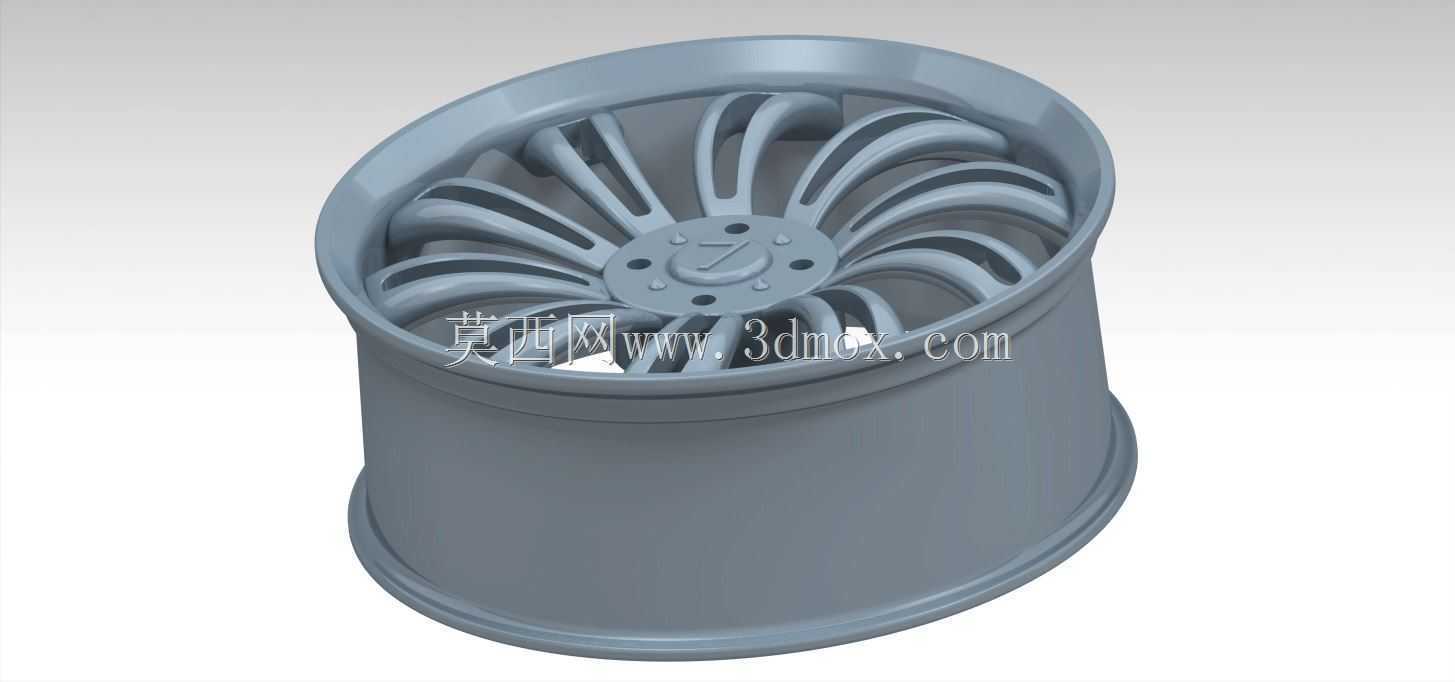

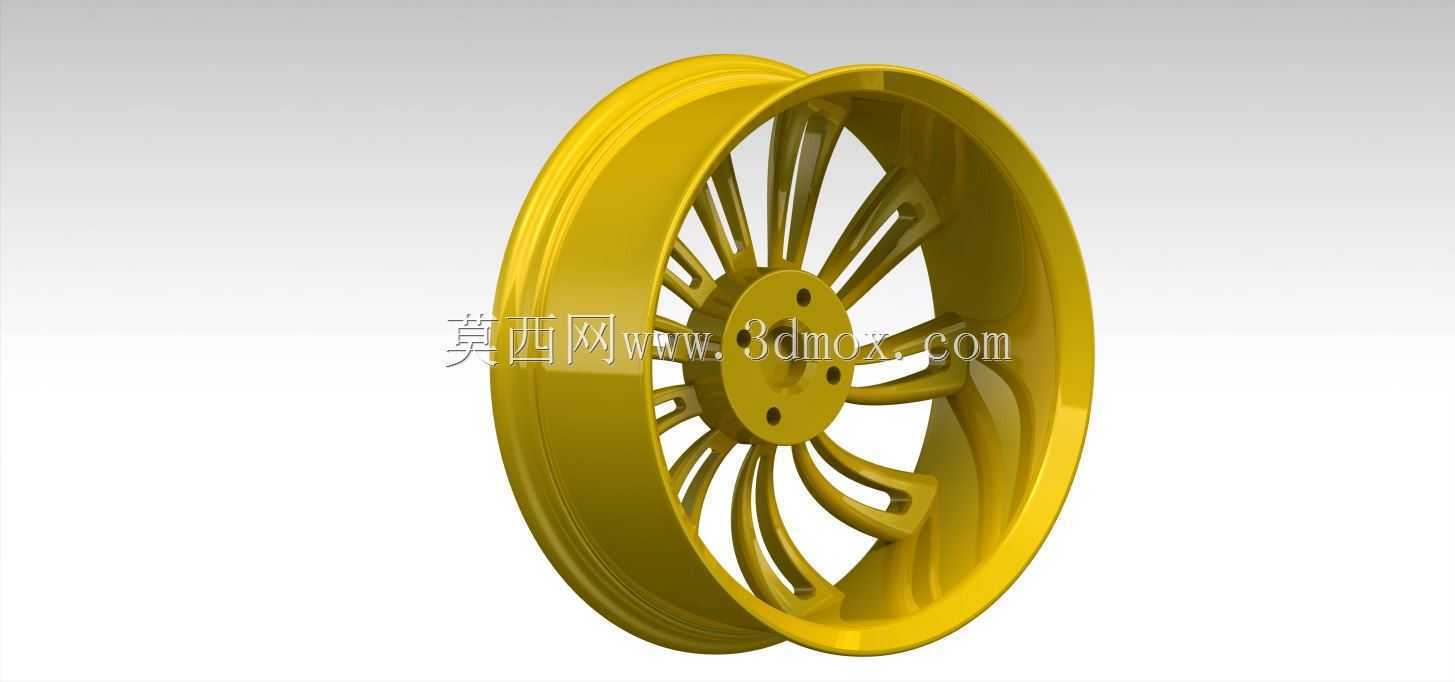

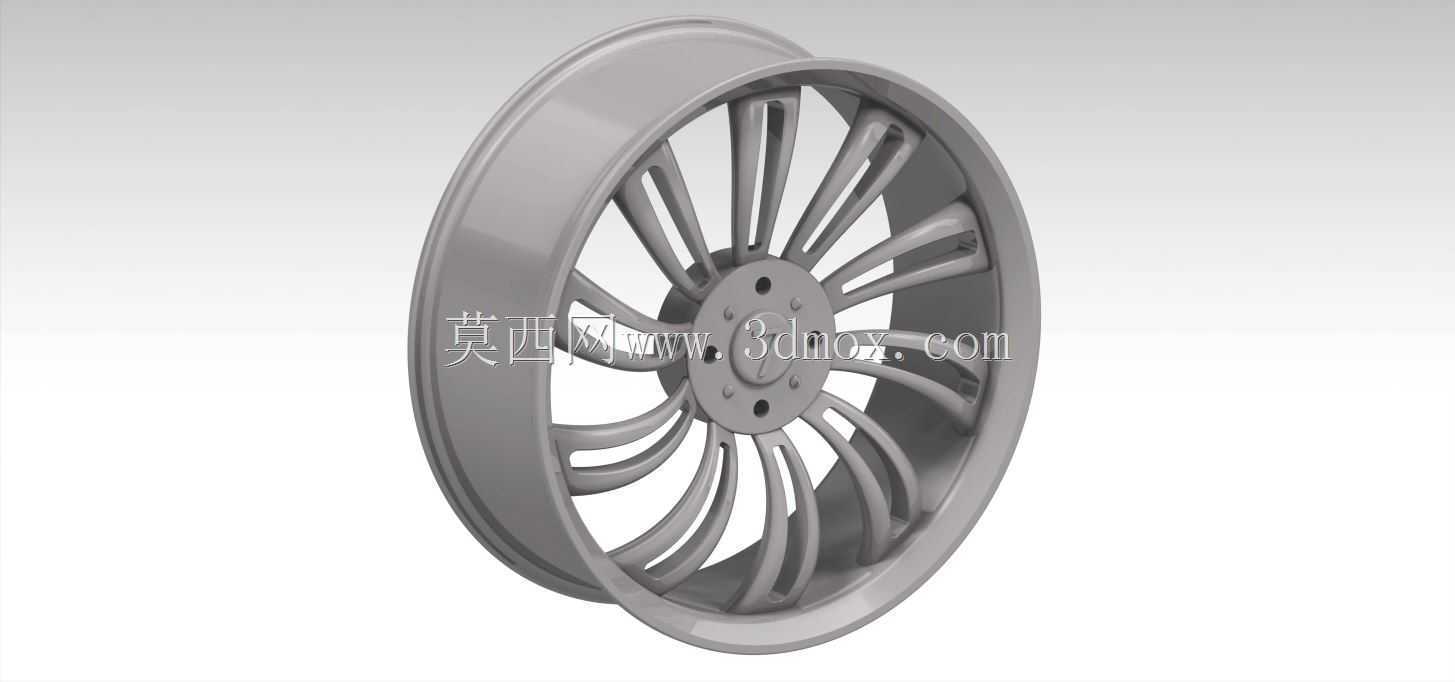

多辐条乘用车铝合金轮毂结构设计

　　日常做底盘行走部件建模时，轮毂是绕不开的核心结构件，这次完成的多辐条轮圈结构，主要适配家用紧凑型乘用车的17寸装配场景，日常行驶中既要承担整车簧下质量的载荷传递，还要兼顾制动系统的散热空间预留，以及行驶过程中的动平衡精度控制。从实际装车的边界条件来看，轮圈的中心定位孔需要匹配对应车型的轴头尺寸，周边的螺栓孔分布圆直径严格遵循主机厂的装配规范，孔位的倒角深度既要保证螺栓紧固时的贴合度，也要避免应力集中导致的孔位开裂问题，轮辋部分的胎圈座角度、槽口深度完全符合乘用车轮胎的装配标准，能够保证轮胎充气后的密封可靠性，不会出现高速行驶下的轮胎脱圈风险。设计之初最先敲定的是辐条的排布逻辑，没有采用常规的五辐或者六辐对称结构，

　　而是选择了双组辐条交错的布局，每两根细辐条为一组沿周向均匀分布，这种结构一方面可以在同等重量下提升辐条的整体抗弯扭强度，车辆过弯时侧向载荷传递更均匀，不会出现单根辐条受力过载的情况；另一方面辐条之间的镂空间隙更大，制动卡钳和刹车盘的散热气流可以更顺畅地通过，连续制动工况下能够快速带走热量，降低制动热衰减的概率。建模过程中特意对辐条与轮辋、辐条与中心安装盘的连接位置做了大圆角过渡处理，避免直角结构带来的应力集中，过往做同类部件有限元分析时，直角过渡位置的应力峰值往往会比圆角区域高出40%以上，长期承受交变载荷很容易出现疲劳裂纹，大圆弧过渡可以让载荷沿着辐条曲面平顺传递到整个轮圈结构上。

　　轮圈的偏距参数是按照常规前置前驱家用车的轮距要求设定的，安装后轮胎中心面与减震器支座的间隙预留足够，不会出现转向过程中轮胎蹭到翼子板内衬或者减震弹簧的问题，中心盘的背面做了沉台设计，既可以避让轴头的突出部分，保证轮圈安装面与轴头端面完全贴合，也能减少不必要的材料用量，降低簧下质量——对于乘用车来说，簧下质量每降低1kg，带来的操控响应提升效果远高于簧载质量降低5kg，所以在保证结构强度的前提下，所有非受力区域的壁厚都做了优化，轮辋部分的壁厚按照行业通用的低压铸造工艺要求设定，既满足成型时的铝液流动性要求，也不会因为壁厚过大增加额外重量。实际装车场景里，这类多辐条轮毂除了满足日常城市道路的行驶需求，也能适配偶尔的非铺装路面通行，

　　辐条的曲面造型做了顺滑的弧度处理，车辆行驶中带起的泥水、砂石不容易卡在辐条间隙里，后期清理维护也更方便。建模时特意校核了动平衡的配重块安装位置，轮辋边缘预留了标准的配重块粘贴区域，不会因为辐条造型干涉导致配重块无法安装，保证后期轮胎装配后可以顺利完成动平衡校正，避免高速行驶出现方向盘抖动的问题。另外中心盘的螺栓孔周围做了局部加厚处理，因为螺栓紧固时的压应力全部集中在这个区域，局部加厚可以分散压紧力，避免长期使用后安装面出现压痕变形，导致轮圈安装松动。轮辋的气门嘴孔位置也做了位置优化，避开了辐条的遮挡区域，后期充气、检测胎压时操作更顺手，不会被辐条挡住气门嘴导致充气工具无法对接。从结构强度的冗余量来看，按照常规乘用车的满载轴荷计算，这个轮圈的额定承载能力留有足够的安全系数，哪怕是经过减速带或者路面坑洼时的瞬时冲击载荷，也不会出现结构变形的问题，辐条的截面采用了变厚度设计，靠近中心盘的位置厚度更大，往轮辋方向逐渐收薄，符合载荷传递的力学分布规律，不会出现材料浪费的情况。
