法兰连接手轮式截止阀三维结构设计

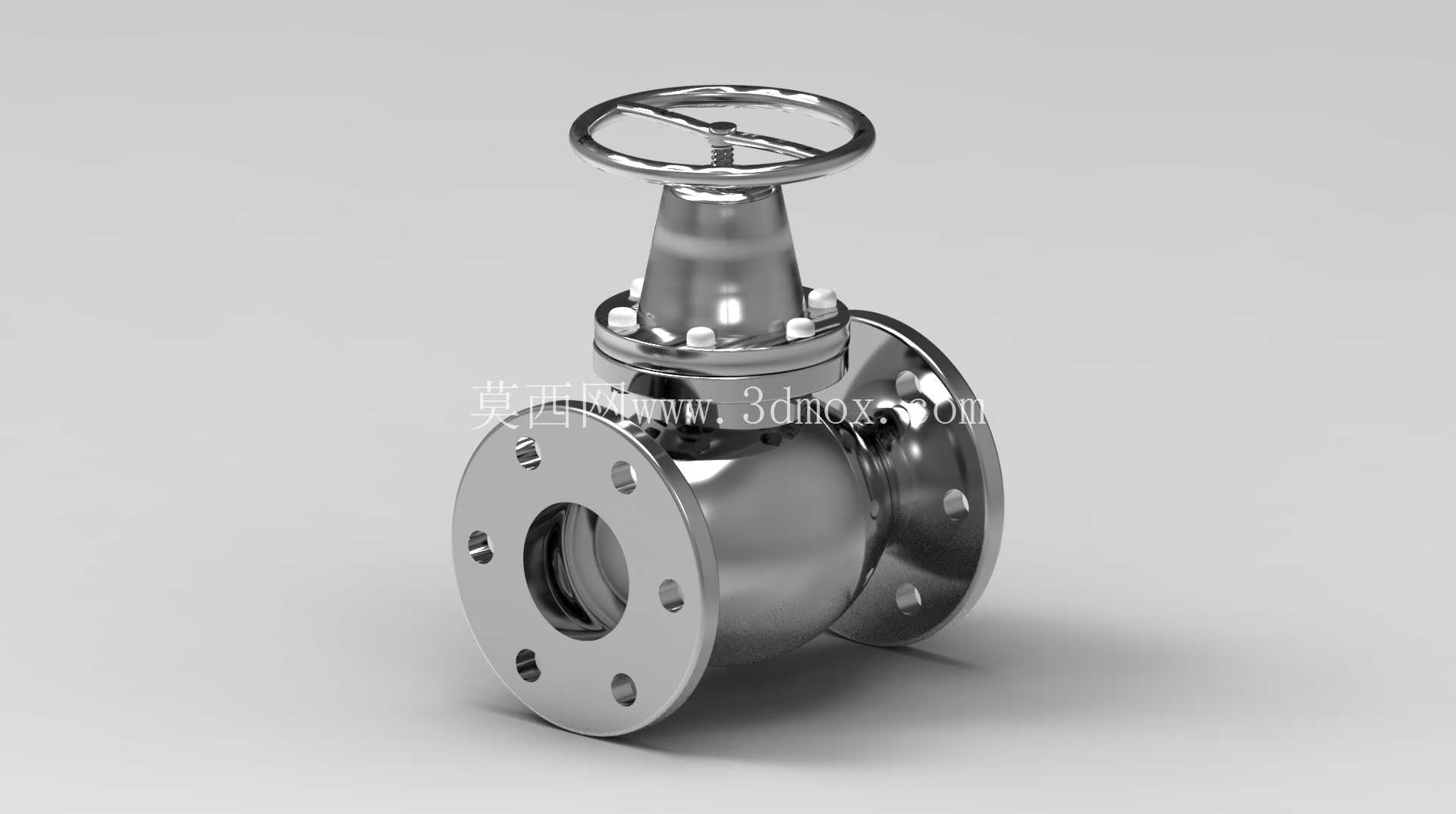

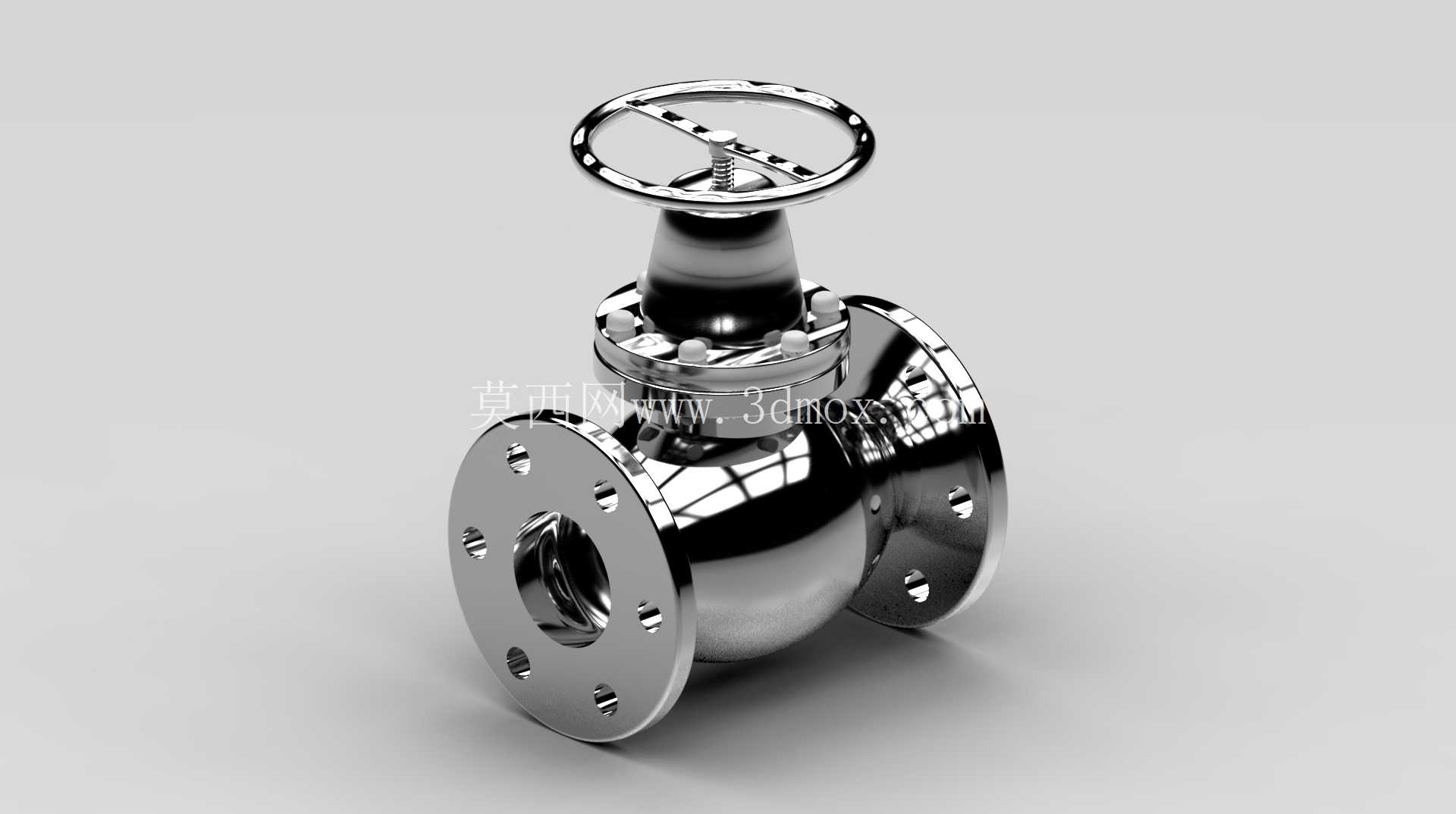

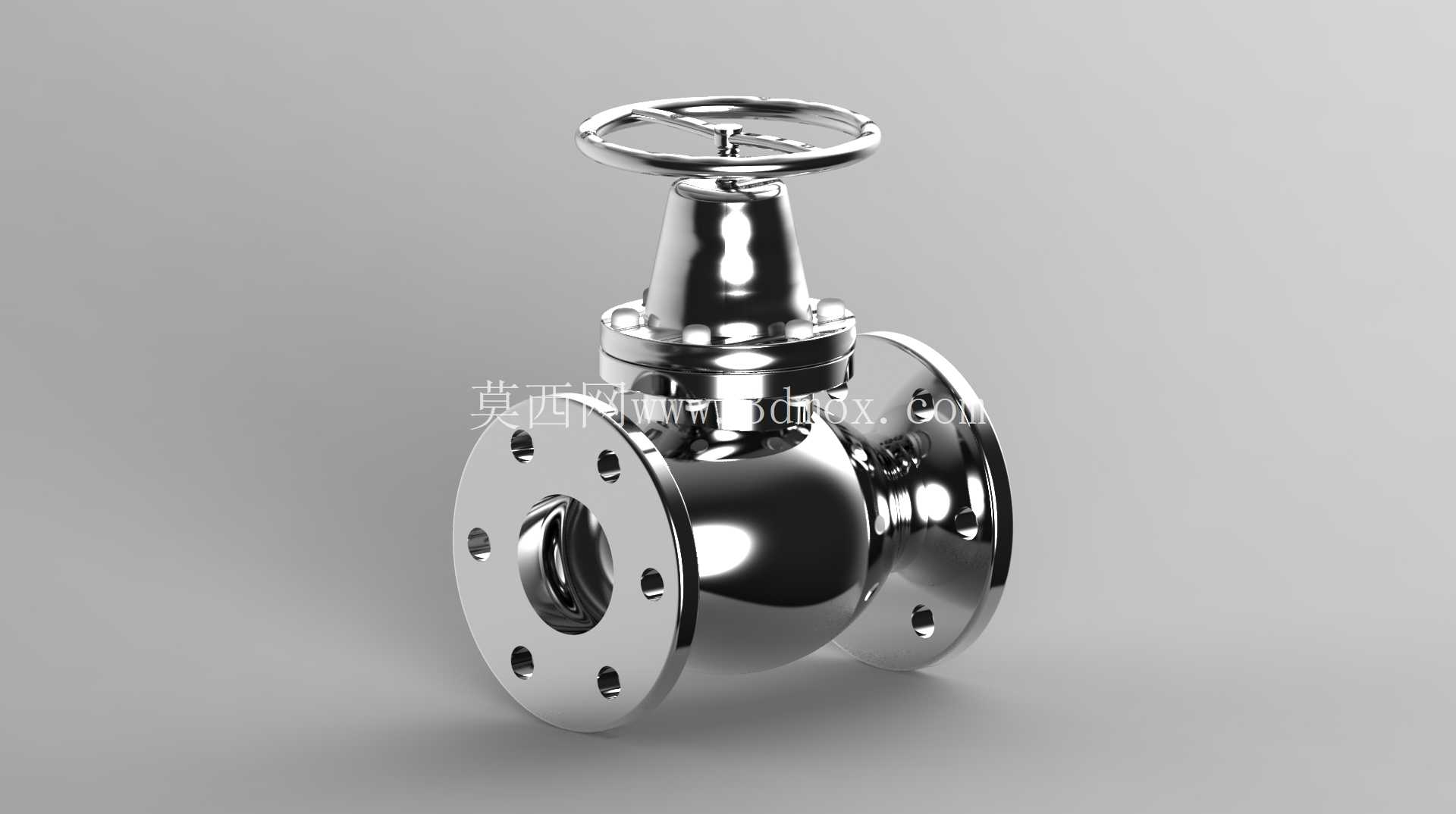

　　这款手轮驱动的法兰连接截止阀，核心应用场景覆盖石化输送管网、建筑给排水系统、工业循环水支路、热力供暖管线等需要精准调控管路通断的工况，区别于球阀的快速通断特性，该类阀门的阀瓣沿阀座中心线做升降运动，在节流调节工况下具备更稳定的流量控制表现，不会出现球阀半开状态下密封面受介质冲蚀过快的问题。从结构设计逻辑来看，整体采用直通式流道布局，介质从阀体一侧法兰进入，绕过阀瓣导向筋后从另一侧法兰流出，虽然流阻略高于全通径球阀，但密封副的受力状态更均匀，适合长期处于部分开启的调节场景。

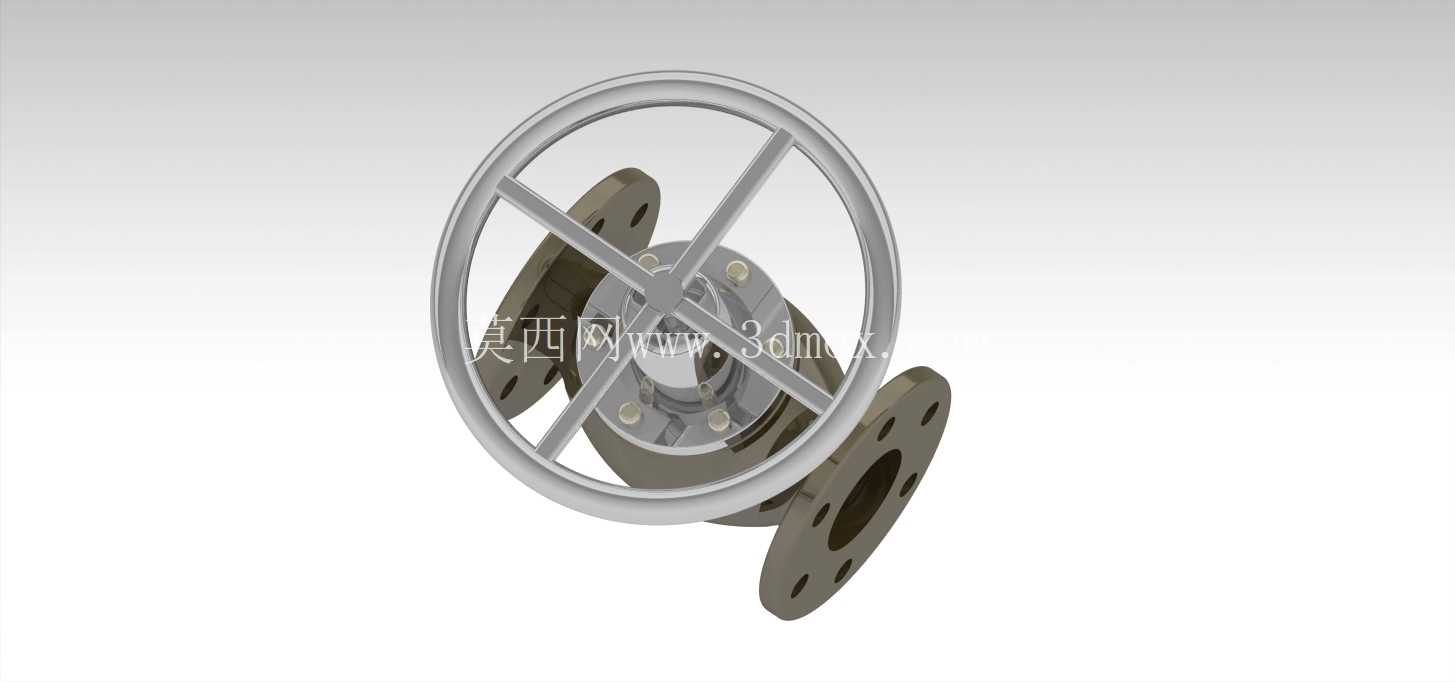

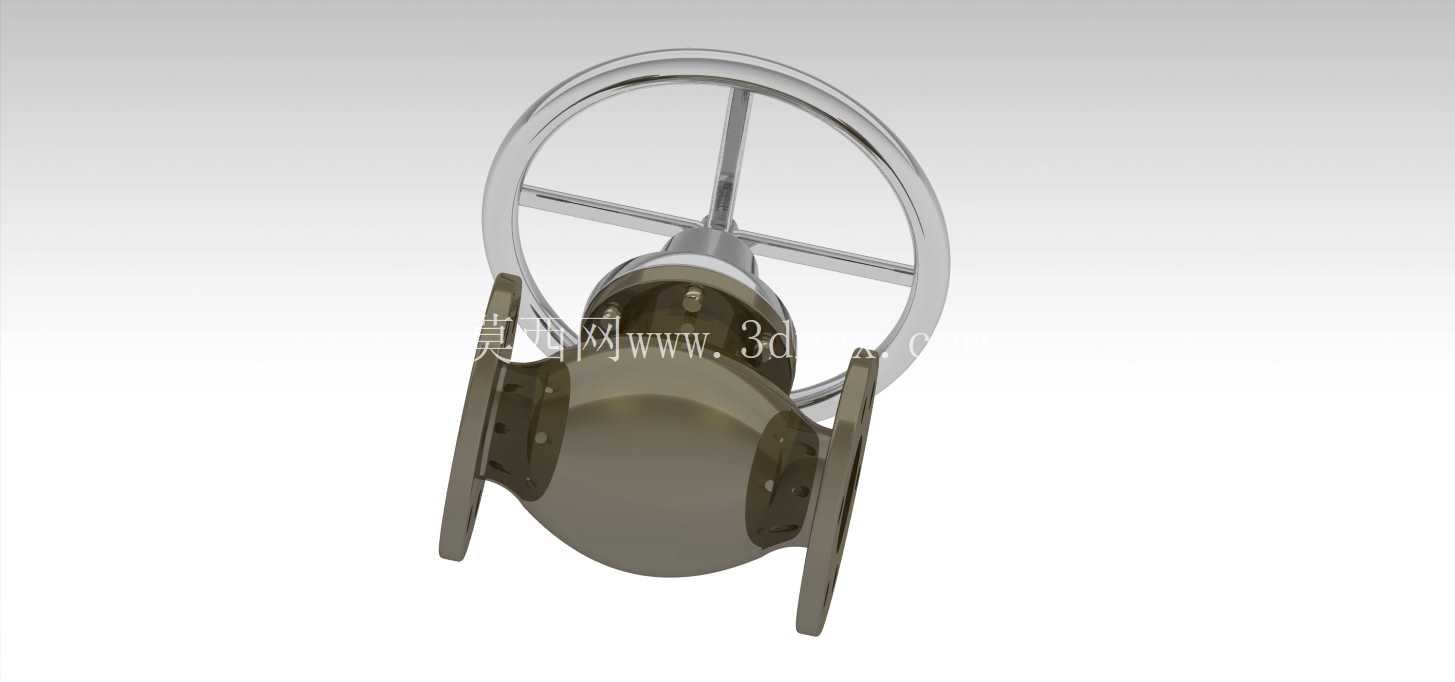

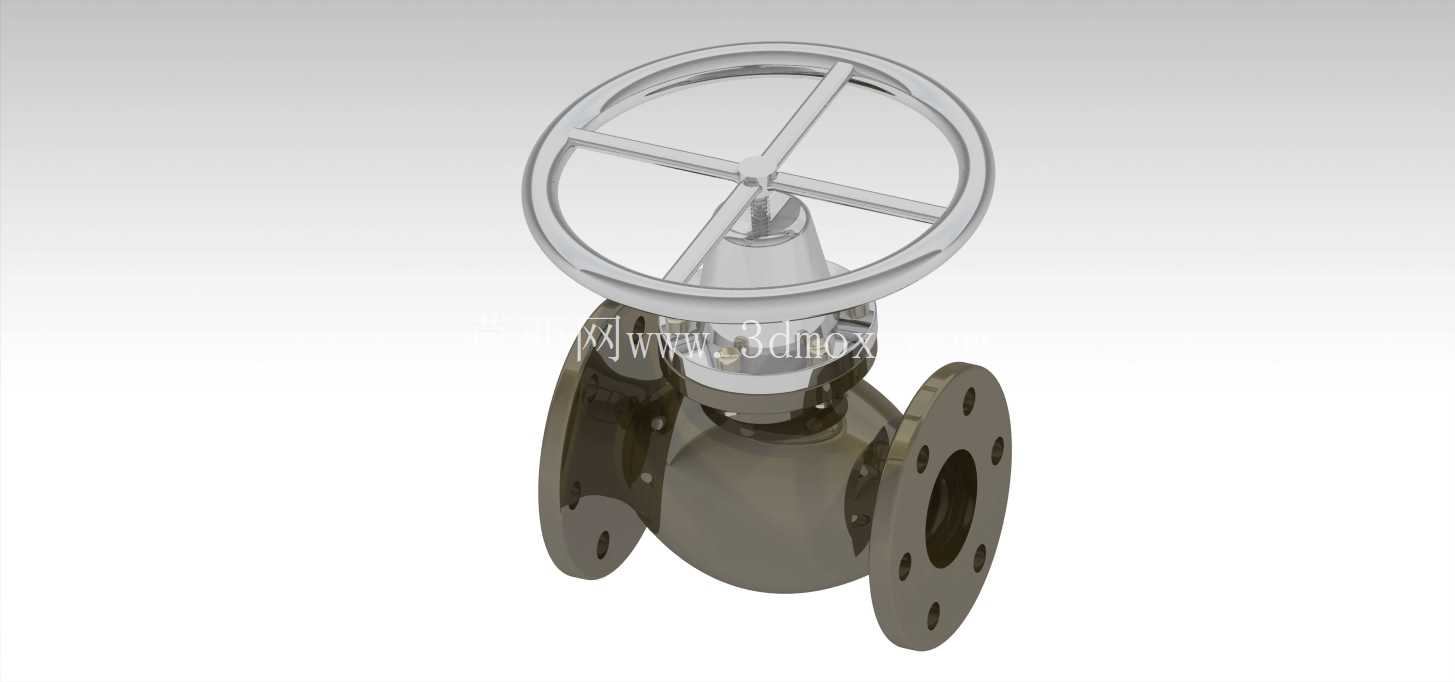

　　阀体两端的法兰连接结构严格匹配通用管路法兰的安装尺寸，螺栓孔的节圆直径、密封面的凸台高度、法兰端面的粗糙度都按照常规中低压管路的安装要求设计，安装时不需要额外加工过渡连接件，直接匹配同压力等级的管路法兰即可完成对接，安装边界预留了足够的螺栓操作空间，现场施工时普通套筒扳手就能完成法兰螺栓的对称紧固，不需要特殊工装。顶部的手轮采用轮辐式结构，四根辐条连接外圈轮缘与中心轮毂，手轮直径经过扭矩匹配计算，在公称压力范围内，操作人员不需要加力杆，仅靠双手转动手轮就能完成阀门的全开全关操作，手轮表面做了防滑的棱边处理，带油污的手套操作时也不会出现打滑问题。

　　阀杆部分采用明杆结构设计，阀杆的升降行程可以直接从外部观察，现场巡检人员不需要额外加装开度指示器，就能直观判断阀门的当前开启程度，避免误操作。阀瓣与阀杆的连接采用活动铰接结构，关闭时阀瓣可以自动微调角度贴合阀座密封面，补偿加工过程中产生的形位公差，避免密封面局部受力过大导致的密封失效。阀体的中腔部分采用螺栓连接的阀盖结构，中法兰处的密封垫片采用缠绕式垫片的安装槽设计，更换密封件时不需要将整个阀门从管路上拆下，只需要松开阀盖螺栓就能取出内部的阀瓣、阀杆组件进行维护，大幅降低后期运维的工作量。

　　从建模细节来看，所有铸造圆角都按照实际铸造工艺要求设置，没有出现尖锐直角的结构，避免铸造过程中产生应力集中导致的铸件开裂，阀体内腔的流道部分做了平滑过渡处理，减少介质流动过程中的湍流损失，降低管路运行的噪音与能耗。手轮与阀杆的连接采用方榫配合加锁紧螺母的结构，长期操作不会出现手轮与阀杆打滑空转的问题，阀杆的梯形螺纹部分做了退刀槽设计，符合机械加工的工艺要求，不会出现刀具无法加工的死角。在实际选型适配中，该结构的阀门适合输送水、蒸汽、油品等无强腐蚀性的介质，安装时需要注意介质流向与阀体上的箭头标识一致，反向安装会大幅增加阀门的流阻，同时影响密封副的使用寿命。模型的所有配合面都预留了合理的装配间隙，阀杆与阀盖的填料函部分预留了填料安装空间，可以根据实际密封要求添加不同层数的密封填料，满足不同压力等级的密封需求。
