三星Galaxy SII智能手机外观结构三维建模

　　本次建模还原的是直板触控智能手机的整机外观结构，这类设备在日常移动通讯场景中承担语音通话、移动数据交互、个人信息处理等核心功能，是消费电子领域普及率极高的手持通讯终端。建模过程中首先围绕手持握持的人机工程边界展开，整机厚度控制在单手握持可稳定夹持的范围内，侧边弧度经过反复调整，确保长时间握持时不会对掌心造成硌压，机身长度适配多数人群的手掌跨度，拇指可覆盖屏幕80%以上的操作区域，符合直板触控手机的人机交互设计逻辑。

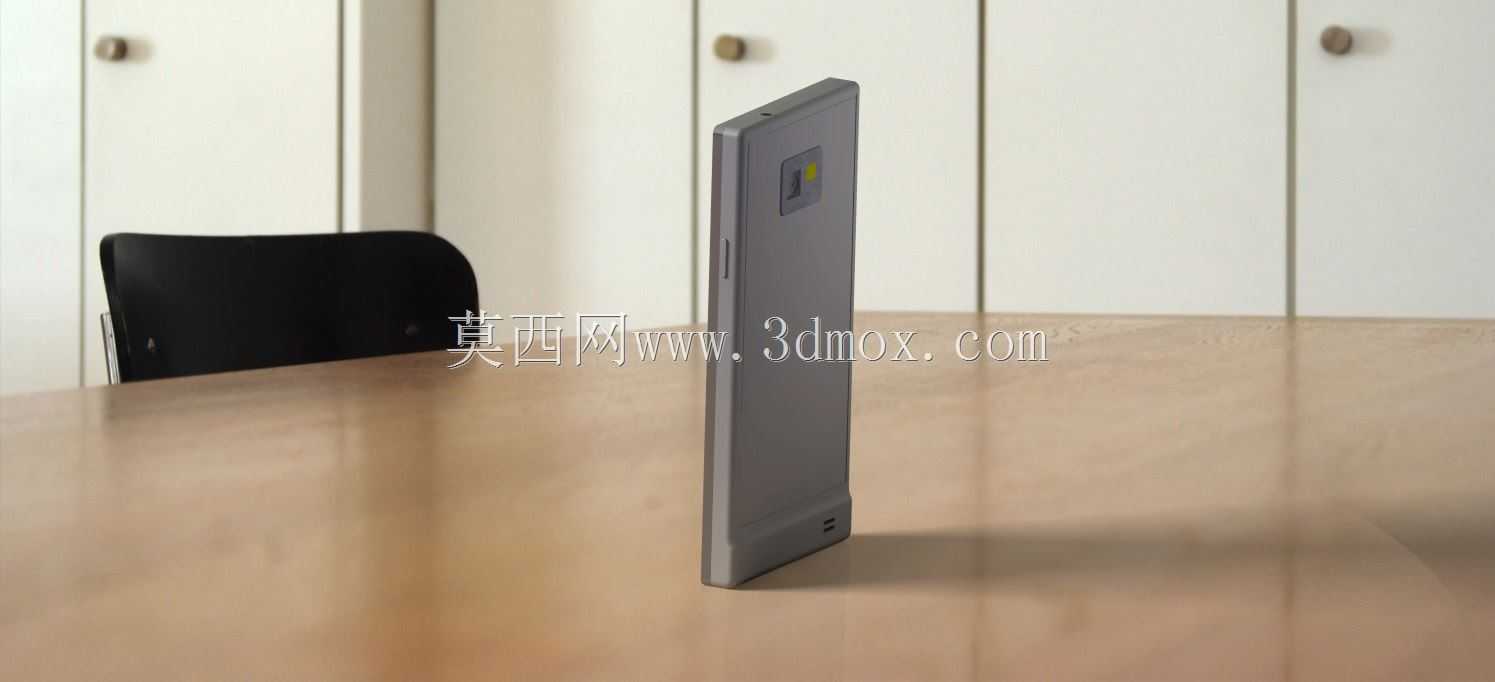

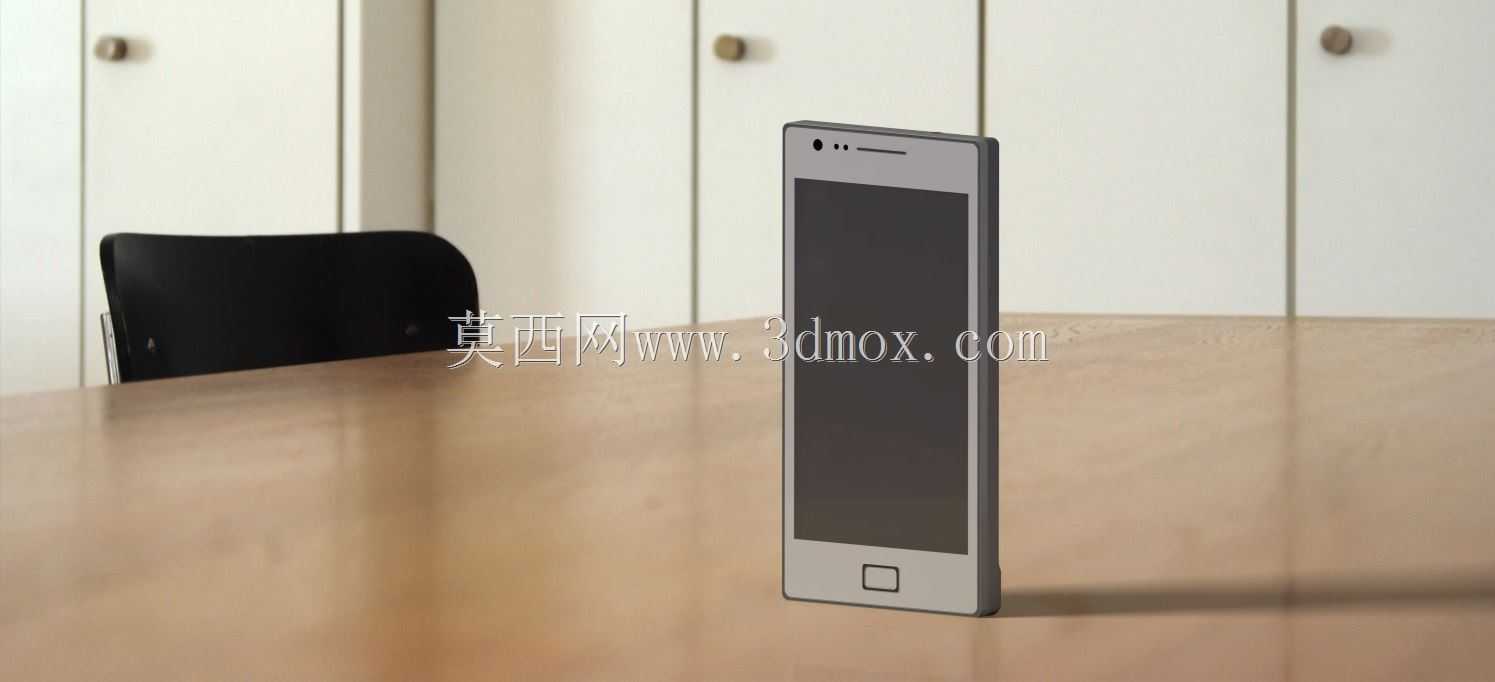

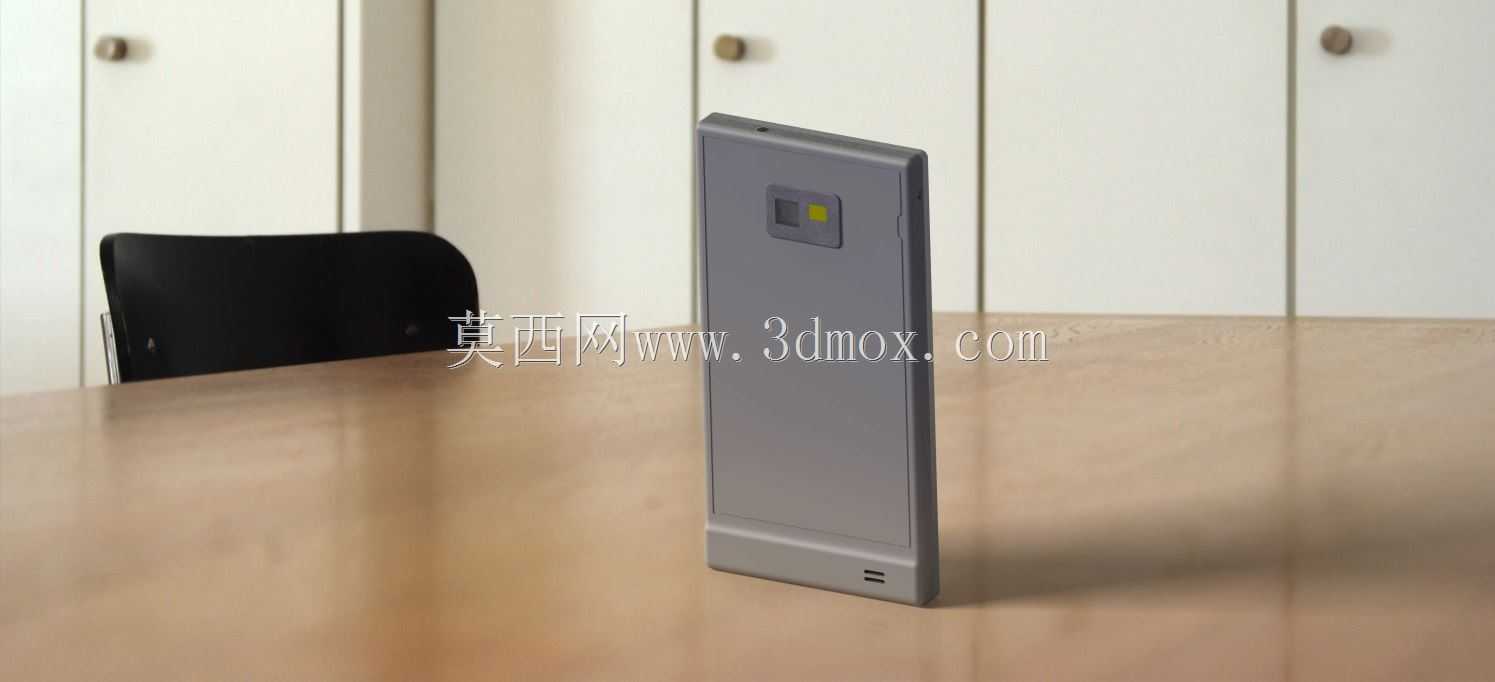

　　从结构设计思路来看，整机采用一体化直板布局，正面为完整的触控屏幕覆盖区域，屏幕边框宽度控制在兼顾结构强度与屏占比的平衡区间，避免边框过窄导致的屏幕抗冲击性能下降，同时也不会因边框过宽造成整机尺寸冗余。机身背部采用平整式设计，后置摄像头模组布置在背部靠上的居中偏左位置，该位置是用户横向握持拍摄时手指不易触碰的区域，同时也兼顾了竖持拍摄时的模组布局合理性，摄像头模组略微凸起于背部平面，建模时还原了该凸起的高度差，预留出镜头保护镜片的安装空间。

　　机身侧边的按键布局遵循常规直板手机的操作逻辑，音量调节按键布置在机身左侧，电源按键布置在机身右侧，按键的凸起高度控制在0.8-1.2mm区间，既保证按压时的触感反馈清晰，又不会因凸起过高导致日常揣放时误触。机身底部预留了充电接口与扬声器出音孔的安装位置，接口位置居中布置，适配通用充电线材的插拔角度，出音孔采用阵列式开孔布局，建模时还原了开孔的排布间距与孔径大小，确保出声面积满足音频外放的性能要求。

　　在外形尺寸与安装边界的把控上，建模严格还原整机的长宽厚比例，所有结构特征的位置公差控制在0.1mm以内，确保屏幕、后盖、按键、接口等零部件的装配间隙符合消费电子产品的装配精度要求。机身四个边角采用圆弧过渡设计，圆角半径经过匹配调整，既避免直角边角的磕碰损伤风险，也让整机外观线条更流畅。背部靠近底部的位置预留了天线溢出带的结构位置，该区域是手机通讯信号传输的关键结构，建模时还原了该区域的材质分界特征，确保信号传输路径不会被金属结构遮挡。

　　从行业应用角度来说，这类手持通讯终端的三维模型可用于消费电子的结构设计验证、外观方案评审、配件适配开发等场景，比如手机保护壳的开模前验证、贴膜的尺寸适配、外接扩展配件的结构匹配等工作，都需要精准的整机三维模型作为数据支撑。建模过程中对所有外观特征的还原都遵循实际量产机型的结构逻辑，没有添加冗余的虚构特征，所有曲面过渡都符合塑料或金属后盖的成型工艺要求，比如背部曲面的脱模斜度控制在1度以上，确保后续如果做结构深化时可以直接对接模具开模的工艺要求，不会出现无法脱模的倒扣结构。

　　另外在细节处理上，机身顶部预留了3.5mm耳机接口的安装位置，接口深度与孔径都符合通用耳机插头的尺寸标准，侧边的SIM卡槽位置也做了对应的结构还原，卡槽弹出孔的孔径与位置都和实际机型保持一致，确保模型的结构完整性。整机的分模线位置布置在侧边中框与前后盖的衔接处，建模时还原了分模线的细微台阶差，符合实际量产机型的装配特征，不会出现前后盖直接无缝衔接的不符合工艺逻辑的结构。
