壁挂式铰链篮球架训练用装置结构设计

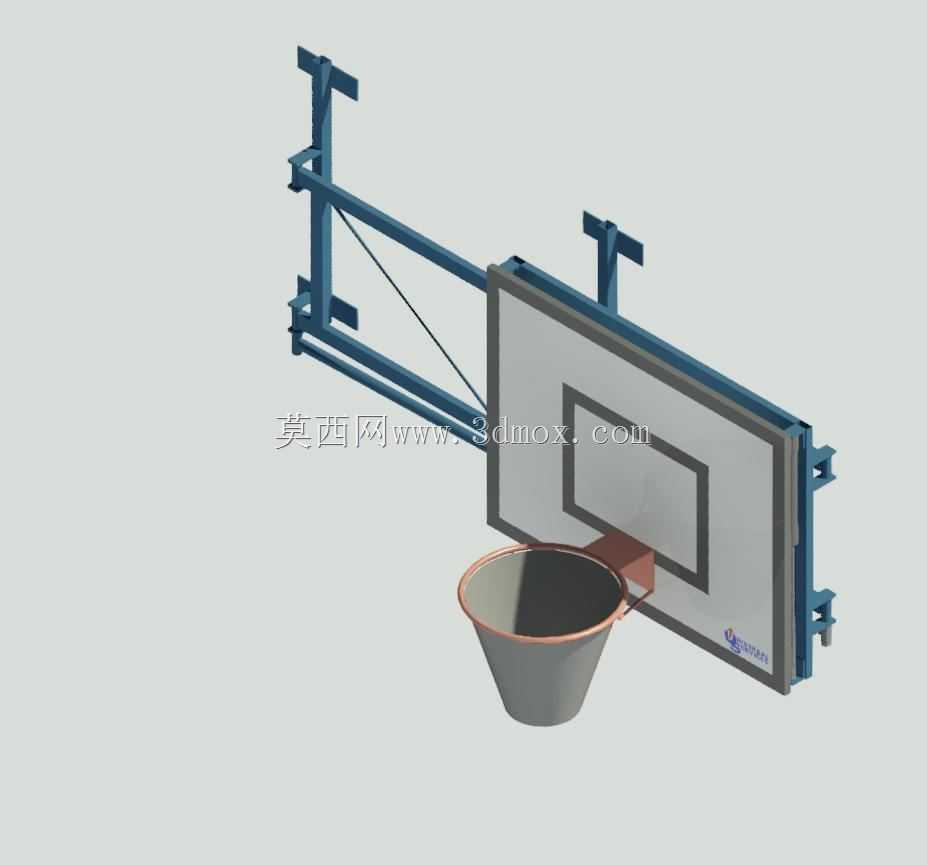

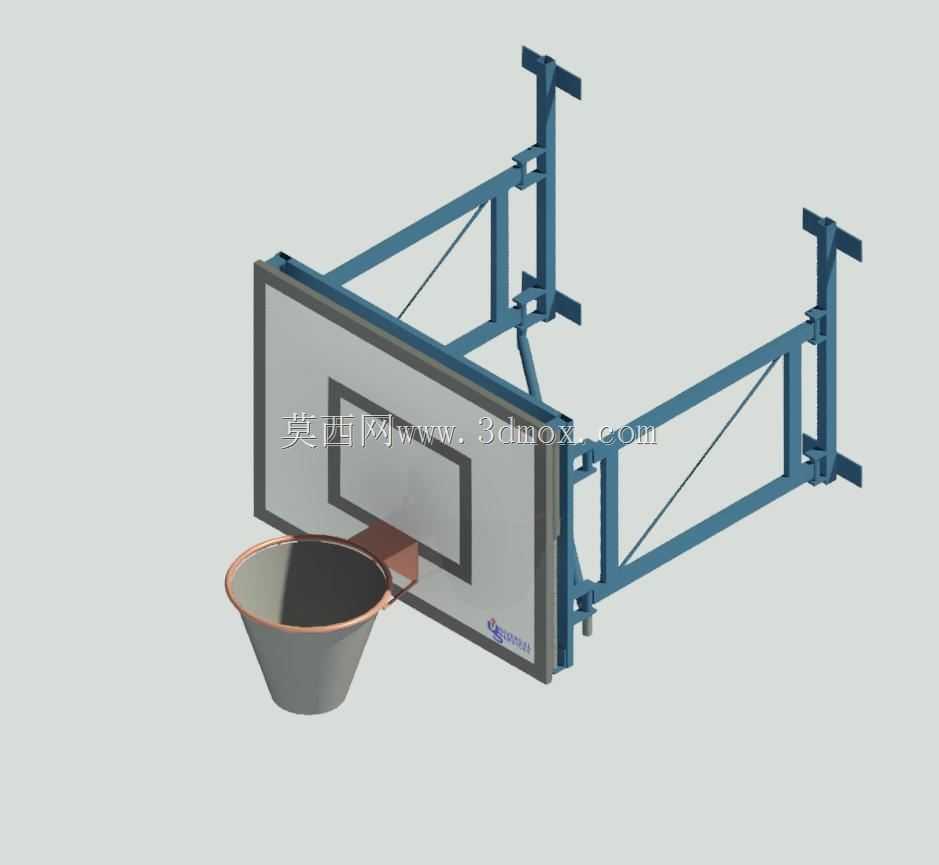

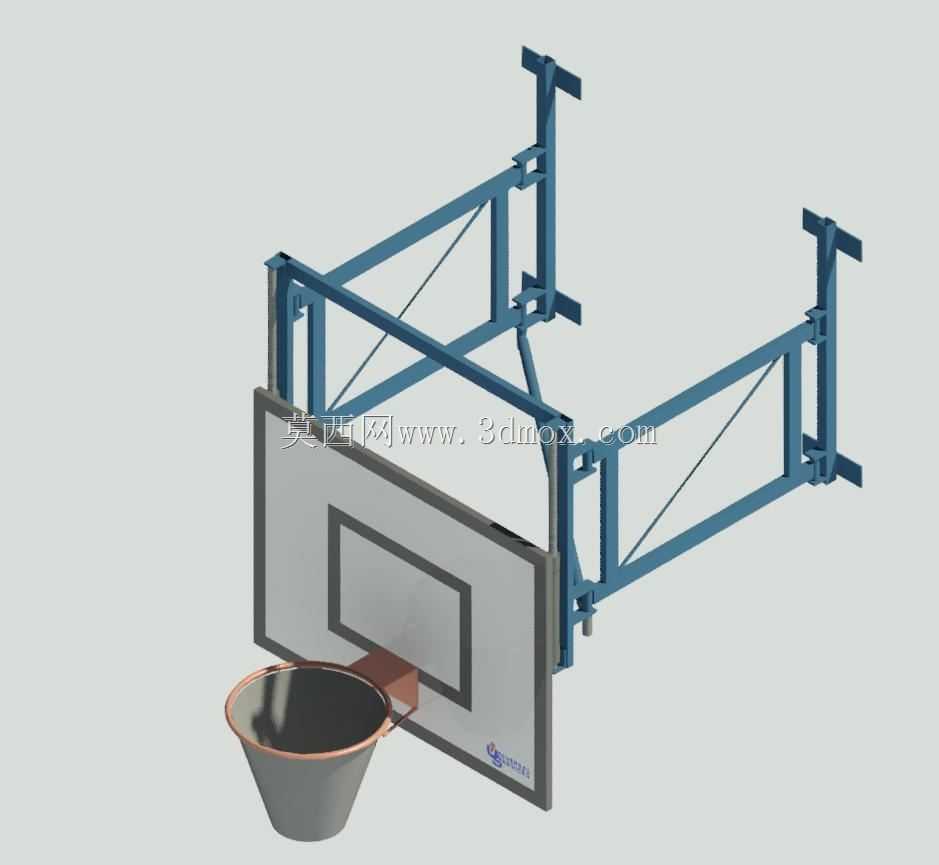

　　这款壁挂式铰链篮球训练装置，主要面向室内外墙面安装的篮球训练场景，适配社区健身点、学校室内训练馆、家庭庭院侧边墙面、商业球馆边角训练区等无法落地安装球架的空间，解决传统落地式球架占用地面活动面积、移动不便的痛点。从结构设计逻辑来看，整体采用悬臂式壁挂承载方案，主支撑框架为矩形钢管拼焊结构，通过背部两组壁挂固定座与建筑墙体的预埋承重件连接，固定座上预留多组螺栓安装孔，可适配不同厚度的混凝土承重墙、钢结构立柱墙面，安装时需保证固定点的垂直承载能力不低于单组300kg，避免扣篮或剧烈撞击时出现结构脱落风险。装置的铰链连接结构设置在主悬臂与壁挂支座的衔接位置，区别于固定式壁挂球架，该铰链结构可实现篮板组件的小幅度角度微调，

　　安装时可根据场地实际的地面划线位置，调整篮板的前倾角度，保证篮圈中心点到墙面的水平距离符合训练使用要求，同时在受到侧向撞击时，铰链位置的缓冲间隙可消解部分冲击力，降低刚性连接带来的焊缝开裂风险。篮板部分采用标准训练级尺寸设计，边框为铝合金包边结构，背部通过四根斜向加强拉杆与主悬臂框架连接，拉杆两端采用铰接接头，可在安装时调整张紧度，保证篮板平面的垂直度偏差不超过2°，避免篮球反弹方向出现不规则偏移。篮圈通过连接座固定在篮板下部的加强衬板位置，衬板与主框架直接焊接固定，承载区域额外增加了三角加强筋，可承受日常训练中的挂筐、扣篮冲击载荷。整体装置的外伸长度控制在1.8米范围内，安装完成后篮圈距地面高度可通过壁挂支座的上下安装孔位调整，

　　适配青少年训练、成人日常娱乐等不同高度需求。从建模细节来看，所有钢管衔接位置均做了焊缝示意，铰链位置的销轴、开口销等标准件均按实际装配关系建模，安装固定座的螺栓孔位预留了足够的安装操作空间，斜拉杆的长度调节结构也做了细节还原，可直接用于结构受力校核、安装工艺模拟，也可作为体育器材生产厂家的结构设计参考，帮助设计人员快速核算壁挂安装的承载边界，调整不同安装场景下的杆件截面尺寸，避免出现结构强度不足的问题。
