工业传动用滚子链与配套链轮结构设计

链传动作为机械传动领域应用极广的动力传递形式，滚子链是其中适配场景最丰富的结构类型，在各类需要远距离同步传动、对传动比稳定性有一定要求，且不适合采用齿轮传动、带传动的工况中承担核心动力传递作用。这类传动结构常见于输送线的动力传递单元、摩托车等代步设备的动力传输路径、农用机械的动力分配环节、机床辅机的进给传动结构中，相比带传动它不存在打滑丢转的问题，相比齿轮传动它可以适应两轴中心距较大的安装场景，不需要额外增加过多中间传动轮组，整体结构的容错空间更大。

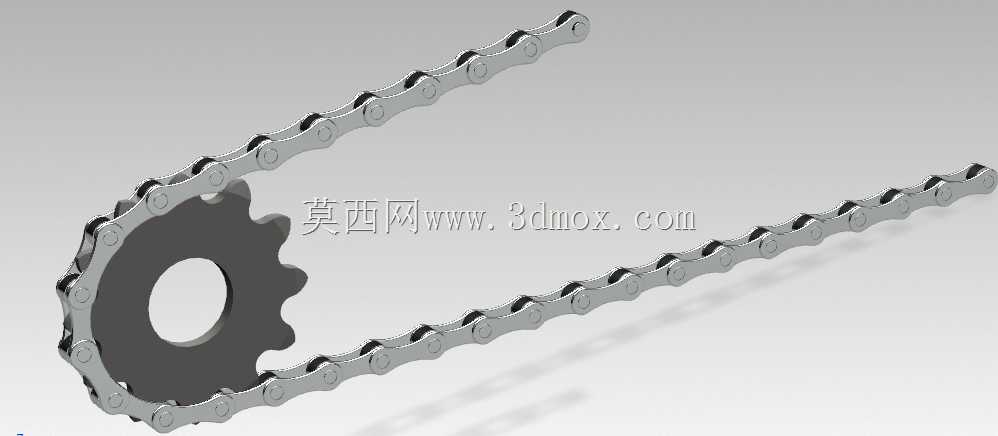

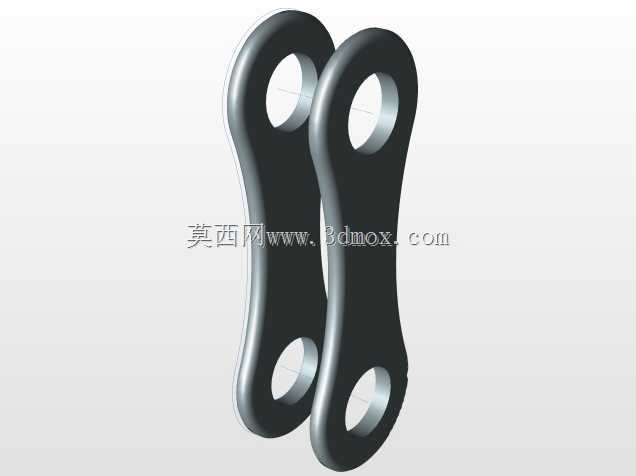

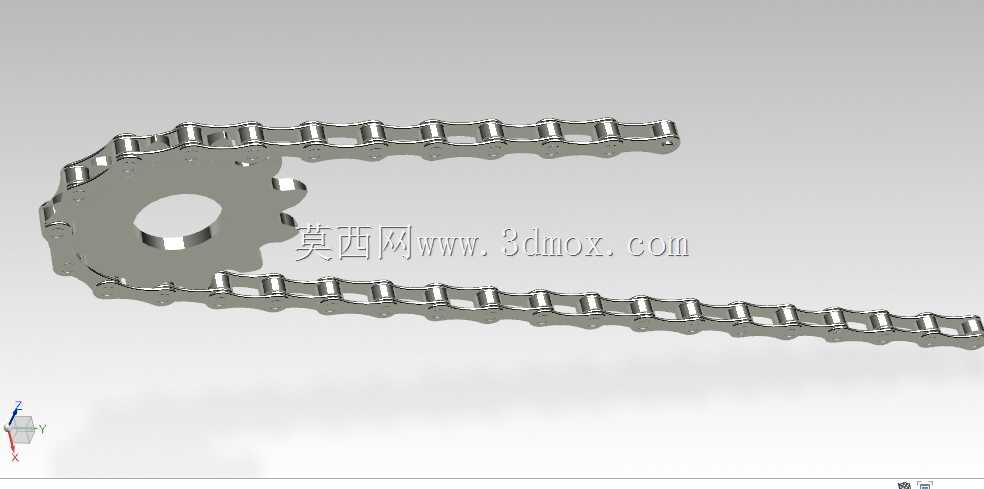

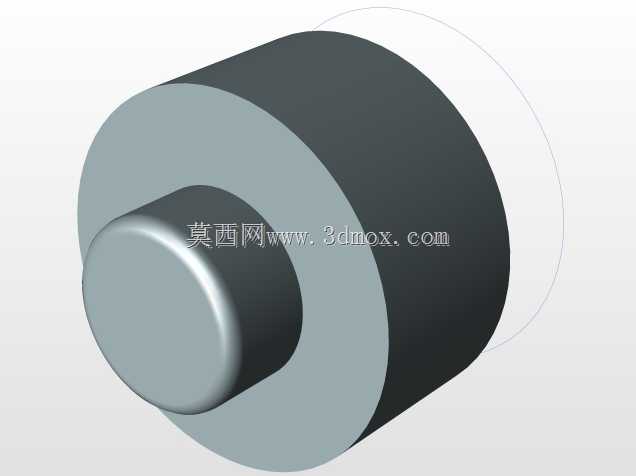

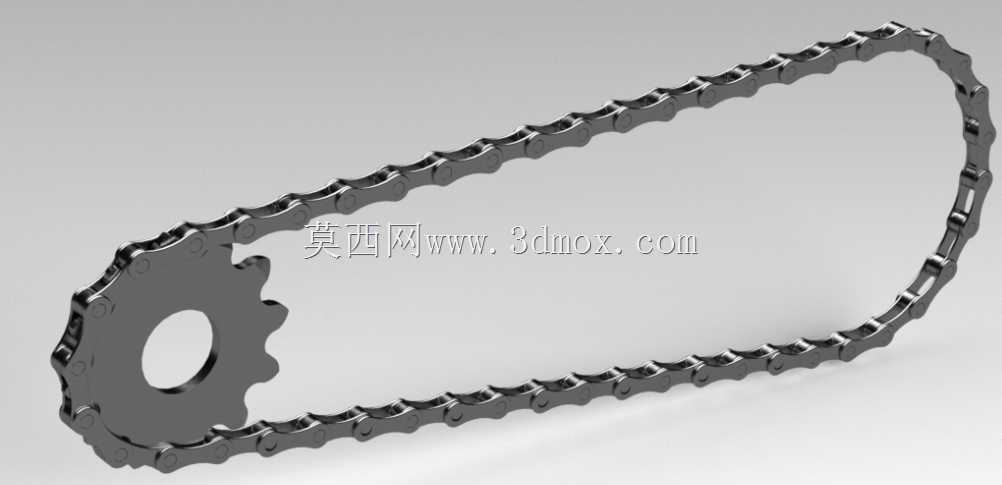

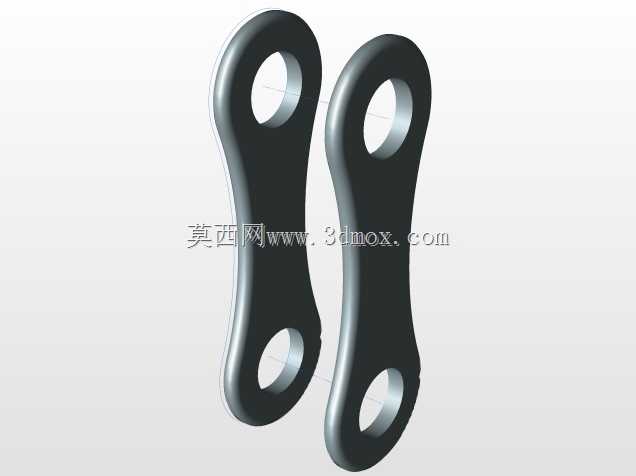

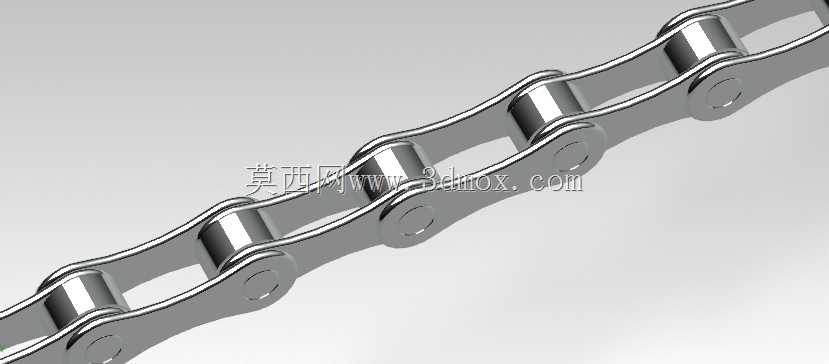

这套滚子链与配套链轮的设计，首先围绕啮合精度做了细节优化，链节的内链板、外链板采用了等强度的异形轮廓设计，避免直边链板在长期交变载荷下出现应力集中断裂的问题，销轴与套筒的配合间隙控制在合理区间，既保证链节转动的灵活性，又不会因为间隙过大导致啮合时出现冲击异响。滚子采用了中空套合结构，在与链轮轮齿啮合时可以通过自身转动降低接触摩擦，减少轮齿与链节的磨损量，延长整套传动结构的维护周期。

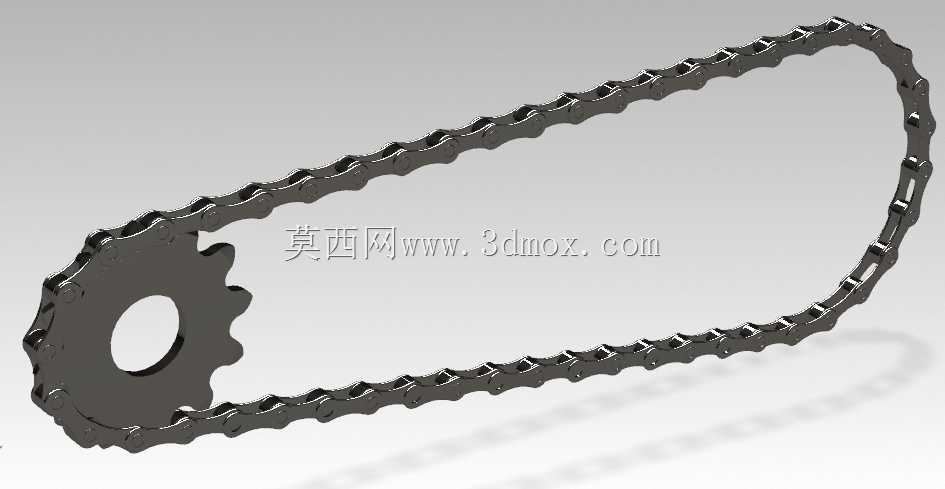

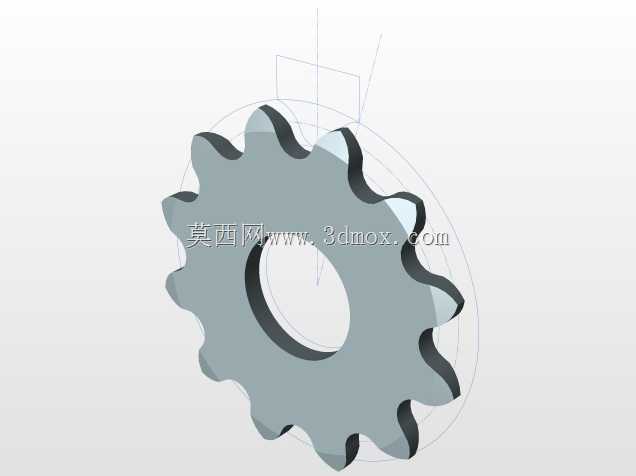

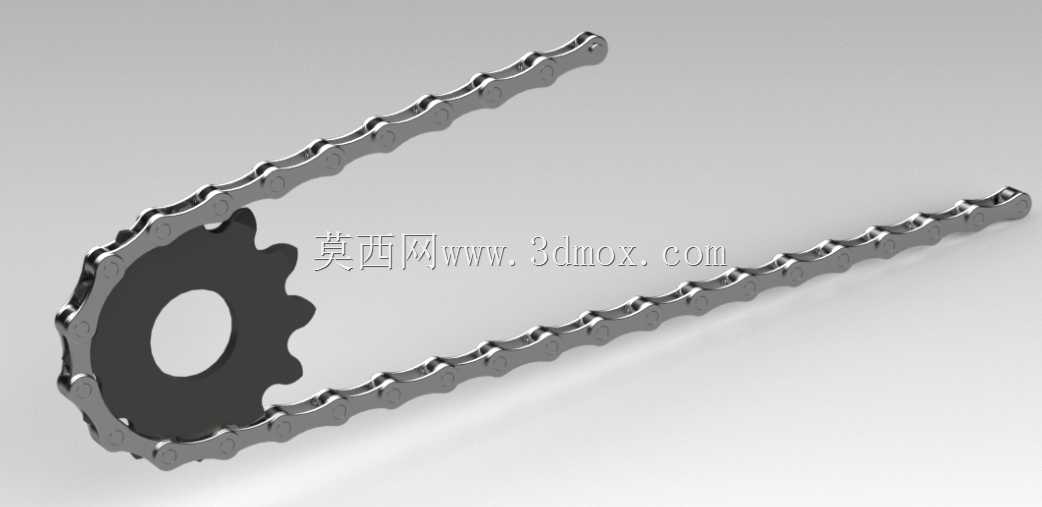

链轮的齿形采用了三圆弧一直线的标准齿廓设计，保证链节能平稳顺利地啮入啮出，不会在传动过程中出现卡链、跳齿的问题，链轮中心的安装孔预留了键槽位置，可以适配不同直径的传动轴安装，轮缘的厚度与链节内宽保持合理的配合间隙，避免链节在传动过程中出现侧向窜动脱落的情况。从安装边界来看，整套结构的最小包角可以适配到120度，两轴的中心距调整范围可以覆盖30到50倍链节距的区间，安装时不需要严格控制两轴的平行度公差在极小范围内，相比同步带传动对安装精度的要求更低，适合在工况相对复杂、安装调试条件有限的现场环境中使用。

在实际功能表现上，这套滚子链结构可以在多粉尘、有少量油污的环境下稳定工作，不需要像同步带那样做严格的防尘防护，日常维护只需要定期补充润滑脂即可，传动效率可以稳定保持在96%以上，传递的载荷范围可以覆盖从小型精密设备的轻载传动到中型输送设备的重载传动需求，链节的可拆卸结构也方便后期维护时更换损坏的单节链节，不需要整体更换整根链条，降低了设备的后期运维成本。设计过程中也充分考虑了链传动的多边形效应影响，通过合理匹配链轮齿数与链节距的参数，将传动过程中的速度波动控制在可接受范围内，避免因为速度波动过大导致被驱动部件出现运行不稳的问题。
