自行车后拨导向张紧滑轮结构设计

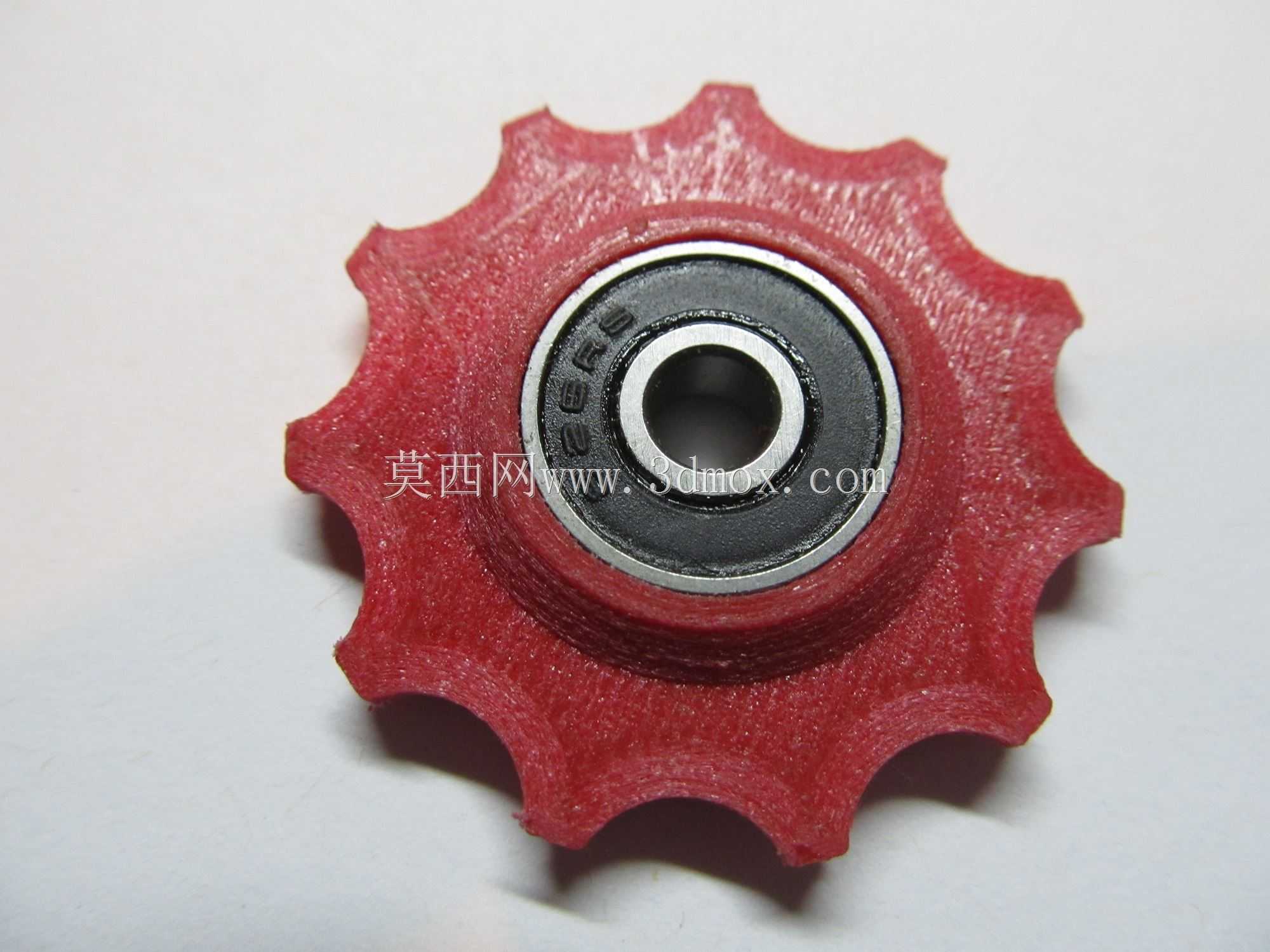

这款滑轮主要适配自行车变速系统的后拨链器导向轮位置，日常骑行过程中承担链条张紧、导向的核心作用，避免链条在多档位切换时出现松脱、跳齿问题，尤其适配山地车、公路车在复杂路况下的传动稳定性需求，长距离越野骑行时，传动系统的负载波动大，这类带内嵌轴承的滑轮能有效降低链条与导轮间的摩擦阻力，减少传动过程中的动力损耗。从结构设计来看，滑轮外圈采用带齿廓的异形轮缘，齿形完全匹配对应规格的链条节距，每一个齿槽的弧度都经过适配调整，保证链条在轮体上转动时能顺畅啮合，不会出现卡滞、咬链的情况；轮体中心直接内嵌标准深沟球轴承，轴承内孔与后拨的安装销轴直接配合，省去了额外的轴套结构，既压缩了整体安装厚度，也能保证轮体转动时的同轴度，避免高速转动时出现偏摆。轮体的安装边界完全适配常规后拨导轮的安装尺寸，中心轴承内径匹配标准后拨固定销轴直径，轮体外径控制在常规后拨导轮的兼容范围内，轮体总厚度与链条内节宽度适配，安装时不需要对原有后拨结构做任何改动，直接替换原有导轮即可完成装配。设计过程中重点考虑了户外使用的耐磨需求，轮缘的齿形做了圆角过渡处理，避免链条晃动时齿尖对链片造成异常磨损，轴承采用带密封盖的结构，能阻挡骑行过程中泥沙、灰尘进入轴承内部，延长维护周期；轮体的辐状支撑结构在保证整体强度的前提下，尽可能降低了轮体自身重量，不会给传动系统带来额外的转动惯量，踩踏时的动力响应更直接。实际使用中，这类滑轮不仅可以用于自行车后拨改装，也可适配小型皮带传动机构的张紧结构，在低速轻载的传动场景下，依靠内嵌轴承的低摩擦特性，能稳定维持传动带的张紧力，避免传动带打滑，适配的轴承规格为通用标准件，后期维护更换轴承也十分方便，不需要定制特殊配件。
