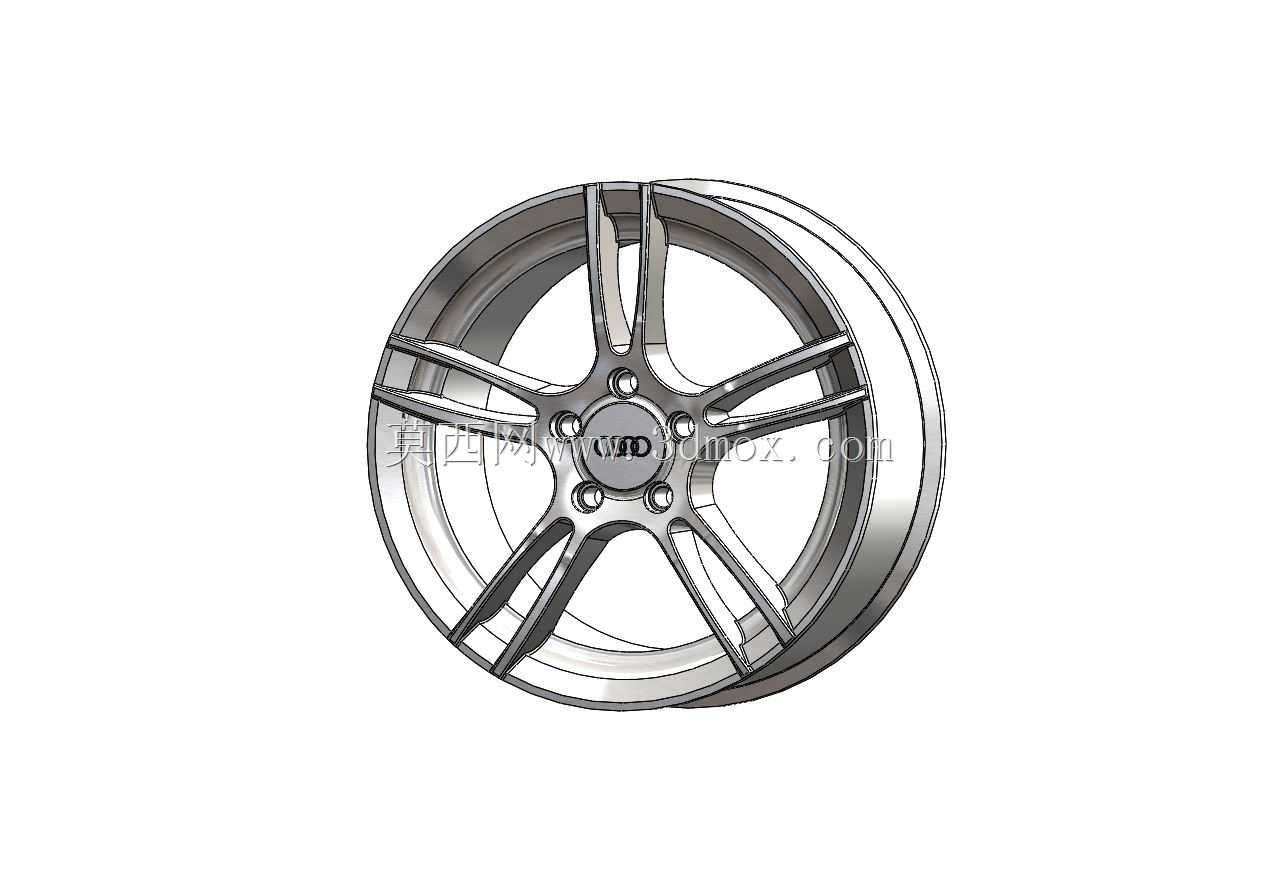

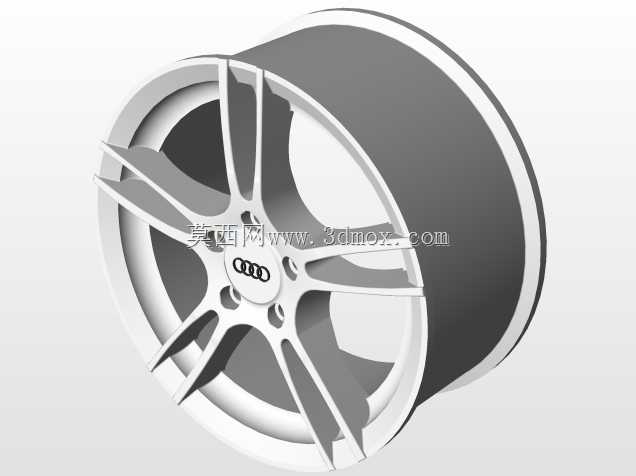

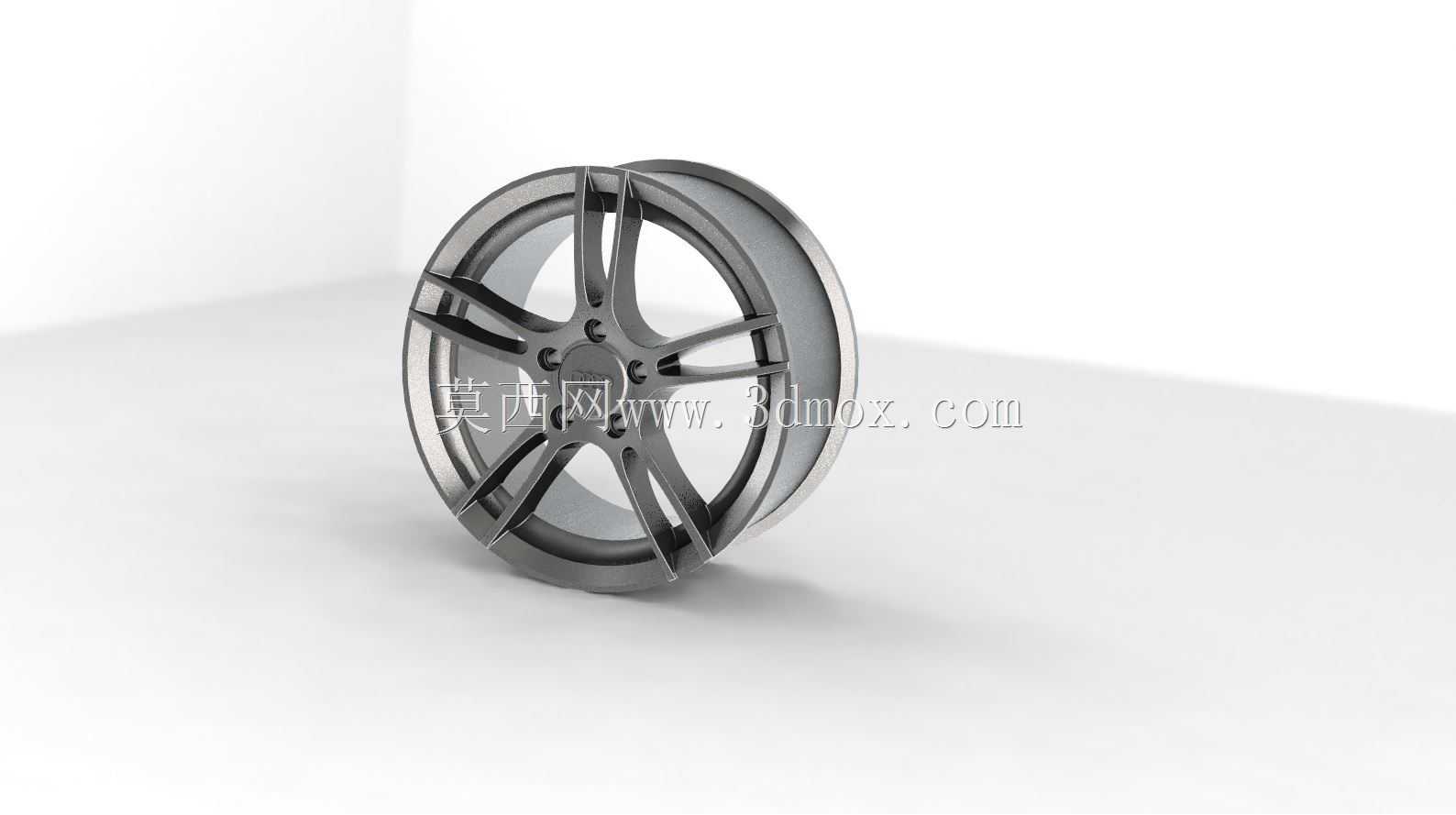

乘用车铝合金辐条式车轮轮辋结构

这款轮辋作为车轮总成的核心承载构件，主要适配家用乘用车型的配套装配场景，在整车行走系统中承担固定轮胎、传递轮端载荷、衔接转向节与制动系统的核心作用。日常行驶过程中，轮辋需要承接来自路面的垂直冲击、转向时的横向切力以及加减速工况下的扭矩输入，因此结构设计阶段优先考量了载荷分布的均匀性，五辐式的辐条布局并非单纯追求外观效果，每根辐条的截面都做了渐变处理，靠近轮心安装座的位置厚度更大，向轮缘延伸的过程中逐步收窄，既保证了安装点位的结构强度，也能在轮缘遭遇路面冲击时通过辐条的微量形变吸收部分震动，避免硬连接带来的应力集中开裂问题。轮辋的外缘设计有标准的轮胎安装止口，止口的直径公差控制在极小范围内，能够保证真空轮胎装配后的密封性能，不需要额外加装内胎即可满足乘用车的胎压保持要求，轮缘的翻边高度经过反复校核，既不会因为翻边过高导致轮胎拆装困难，也不会因为高度不足在轮胎亏气时出现胎唇脱开的风险。中心的安装面设置了对应螺栓孔的定位凸台，装配时能够与轮毂轴承的安装法兰精准贴合，保证轮辋的旋转中心与车轴轴心完全重合，避免高速行驶时出现车轮抖动的问题，螺栓孔的周边做了局部加厚处理，能够分散螺栓紧固时的压应力，防止长期使用后螺栓孔出现变形失圆。轮辋的内侧预留了制动系统的安装空间，能够适配常规的浮动式通风刹车盘与单活塞制动卡钳，不需要额外修改轮辋内部结构即可完成配套装配，轮辐之间的镂空区域也能为制动系统提供足够的通风散热通道，连续制动工况下可以引导气流带走刹车盘产生的热量，降低制动热衰减的概率。从安装边界来看，这款轮辋的偏距设置适配多数前置前驱家用车型的轮距参数，装配后不会超出翼子板的覆盖范围，也不会与内侧的减震器、转向拉杆发生运动干涉，轮辋的中心孔尺寸匹配主流乘用车的轮毂轴头直径，加装适配套环后也可兼容其他相近参数的车型使用。
